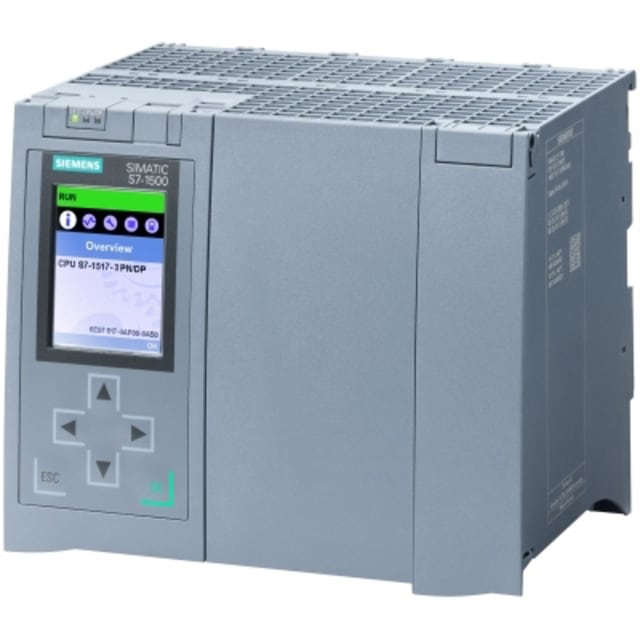

Automate CPU SIMATIC S7-1500 1517-3 PN/DP 6ES75173AP000AB0

Automate CPU haute performance pour architecture SIMATIC S7-1500

L’automate CPU SIMATIC S7-1500 1517-3 PN/DP est une unité centrale modulaire conçue pour les applications d’automatisation industrielle exigeantes. Intégré à l’environnement S7-1500, ce processeur convient aux machines complexes, aux lignes de production structurées et aux installations nécessitant une puissance de traitement élevée, une communication réseau étendue et une gestion précise des échanges terrain. Son format modulaire permet une intégration cohérente dans une architecture PLC évolutive, avec montage sur barre profilée et implantation adaptée aux armoires industrielles.

Puissance de calcul rapide pour logiques de commande avancées

Cette CPU se distingue par un temps d’exécution de 0,002 ms pour 1 000 instructions binaires, un niveau de performance particulièrement adapté aux séquences rapides, aux traitements cycliques soutenus et aux automatismes nécessitant une forte réactivité. Elle embarque une mémoire de travail annoncée avec 2 Mo pour le programme et 8 Mo pour les données, ce qui facilite la gestion d’applications industrielles volumineuses, de structures de données importantes et de stratégies de commande élaborées sans compromettre la fluidité d’exploitation.

Connectivité industrielle complète avec PROFINET et PROFIBUS

Le CPU 1517-3 PN/DP intègre deux interfaces Ethernet industriel ainsi qu’une interface RS-485 dédiée aux échanges sur bus PROFIBUS. Il prend en charge PROFINET IO, PROFIBUS, TCP/IP et MODBUS, ce qui en fait une solution pertinente pour interfacer automates, périphériques déportés, équipements de communication et appareils de terrain dans des architectures mixtes. La présence de deux interfaces matérielles PROFINET apporte une grande souplesse pour séparer les flux réseau, structurer les communications d’installation et simplifier l’intégration dans des topologies industrielles modernes.

CPU centrale dédiée à la commande, sans E/S intégrées inutiles

Cette unité centrale ne comporte pas d’entrées ni de sorties intégrées, qu’elles soient numériques, analogiques ou relais. Ce positionnement en fait un véritable cœur de contrôle destiné aux configurations modulaires où les fonctions d’acquisition et de commande sont confiées à des modules d’extension ou à des périphériques déportés. Pour l’intégrateur, cela permet de dimensionner l’installation au plus juste selon le nombre d’E/S réellement nécessaire, tout en conservant une base automate puissante et spécialisée dans le traitement, la communication et la supervision locale.

Affichage en face avant pour diagnostic et exploitation

La présence d’un affichage intégré constitue un atout pour l’exploitation quotidienne et les opérations de maintenance. Il permet un accès plus direct aux informations utiles au diagnostic, au statut de l’automate et au suivi de fonctionnement, sans ajouter d’interface externe pour les vérifications de premier niveau. Dans un environnement industriel, cette fonctionnalité contribue à accélérer les interventions, à faciliter la mise en service et à améliorer la lisibilité de l’état machine directement au niveau de l’armoire.

Format d’intégration adapté aux armoires d’automatisme

Avec des dimensions de 175 mm de largeur, 147 mm de hauteur et 129 mm de profondeur, cet automate CPU s’intègre dans les ensembles de commande où l’encombrement, l’accessibilité au câblage et la cohérence de l’implantation sont des critères importants. Son alimentation en courant continu 19,2 à 28,8 V DC correspond aux standards courants des armoires industrielles. Le montage sur barre profilée facilite l’intégration dans les coffrets d’automatisation et simplifie la conception de tableaux ordonnés, évolutifs et lisibles.

Solution pertinente pour automatismes industriels évolués

Le SIMATIC S7-1500 CPU 1517-3 PN/DP s’adresse aux professionnels recherchant un automate programmable PLC capable de piloter des installations à forte densité fonctionnelle, avec une communication réseau complète et une structure modulaire claire. Il convient particulièrement aux constructeurs de machines, intégrateurs et services techniques souhaitant bâtir une commande centralisée performante autour de PROFINET et PROFIBUS, tout en conservant une grande liberté dans le choix des modules d’E/S, des périphériques de terrain et de l’architecture globale d’automatisation.
