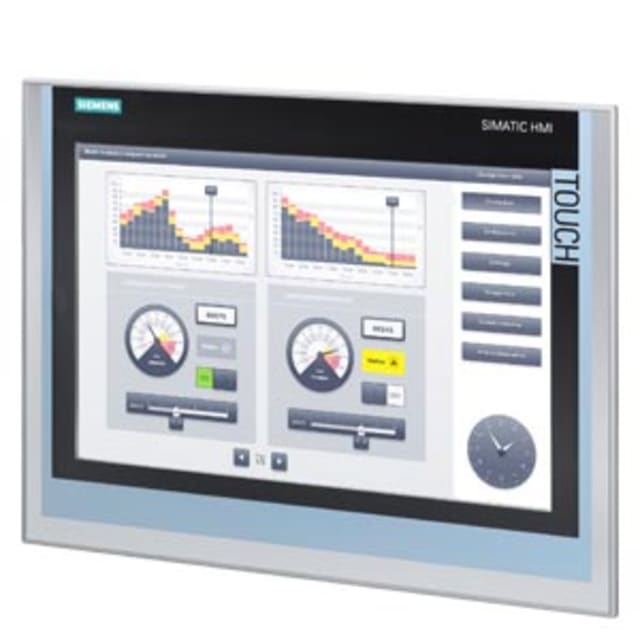

Panneau IHM tactile TP1500 Comfort 15 pouces 6AV21240QC020AX2

Panneau IHM tactile 15 pouces pour supervision industrielle avancée

Le panneau IHM tactile TP1500 Comfort est conçu pour les applications de conduite et de visualisation exigeantes en environnement industriel. Son grand écran large de 15,4 pouces permet d’afficher clairement les vues process, alarmes, recettes, tendances et pages de commande, avec une lecture confortable même lorsque de nombreuses informations doivent être regroupées sur une seule interface. Ce format est particulièrement adapté aux machines, lignes automatisées et installations techniques nécessitant une interaction fluide entre opérateur et process.

Affichage TFT haute définition pour une lecture claire des process

Ce modèle intègre un affichage TFT couleur de 1280 x 800 pixels avec 16,7 millions de couleurs. Cette définition améliore la lisibilité des synoptiques, états machine, courbes et valeurs de process, tout en apportant un rendu précis des éléments graphiques de l’interface. L’écran tactile permet une navigation directe et rapide, utile pour les environnements où la réactivité d’exploitation compte au quotidien. La présence d’un clavier alphanumérique et numérique à l’écran facilite en complément la saisie de consignes, paramètres et données opérateur.

Connectivité industrielle complète pour l’intégration en automatisation

Le TP1500 Comfort se distingue par une connectique pensée pour l’intégration dans les architectures d’automatisation Siemens et multi-protocoles. Il dispose de deux interfaces Ethernet industriel, de deux interfaces matérielles PROFINET, d’une interface MPI/PROFIBUS-DP et d’un port série RS485. Il prend en charge les communications TCP/IP, PROFIBUS, PROFINET IO, MODBUS et EtherNet/IP, ce qui permet de l’intégrer dans de nombreux scénarios de supervision, de dialogue automate/IHM et de communication avec des équipements tiers. Cette polyvalence facilite le déploiement sur des installations existantes comme sur des projets neufs.

Fonctions opérateur adaptées à la conduite de machine

Ce panneau opérateur est prévu pour aller au-delà du simple affichage. Il prend en charge l’annonce et la gestion de signalisation, l’affichage des valeurs de process, la saisie de consignes, les prescriptions, le listage ainsi que plusieurs niveaux de protection par mot de passe. Jusqu’à 50 niveaux de protection peuvent être exploités pour structurer les droits d’accès selon les profils utilisateurs. La gestion de 32 langues en ligne constitue également un avantage pour les machines exportées, les sites multilingues ou les environnements de production avec plusieurs profils d’opérateurs.

Mémoire et compatibilité logicielle pour projets HMI structurés

Le panneau dispose d’une mémoire de projet et mémoire utilisateur exploitable de 24 Mo, adaptée aux projets de visualisation élaborés avec pages graphiques, alarmes, variables, recettes et historiques selon l’application. Il est annoncé comme configurable à partir de WinCC Comfort V14 SP1 avec HSP, ce qui en fait une solution cohérente pour les intégrateurs et automaticiens travaillant dans l’écosystème SIMATIC HMI Comfort. Des composants logiciels supplémentaires peuvent également être chargés, ce qui offre davantage de souplesse dans la mise en œuvre du projet de supervision.

Format d’encastrement robuste pour façade d’armoire

Avec une façade de 415 mm de large sur 310 mm de haut et une profondeur totale de 73,2 mm, ce panneau est destiné à une intégration propre en façade d’armoire ou pupitre. Sa protection frontale IP65 contribue à l’adapter aux environnements industriels exposés aux projections et à la poussière en face avant, sous réserve d’un montage conforme. Son alimentation en courant continu 19,2 à 28,8 V DC correspond aux standards courants des installations d’automatisation, ce qui simplifie son intégration électrique dans une armoire de commande.

Un écran HMI grand format pour machines et installations exigeantes

Le TP1500 Comfort s’adresse aux projets où l’ergonomie d’exploitation, la surface d’affichage et la richesse de communication sont des critères déterminants. Il convient particulièrement aux machines spéciales, lignes de production, postes de supervision locaux et équipements de process nécessitant une visualisation détaillée et une interaction opérateur efficace. Son grand écran, sa compatibilité avec les principaux protocoles industriels pris en charge et ses fonctions de supervision en font un choix pertinent pour centraliser la commande et la lecture des informations terrain sur une interface unique.
