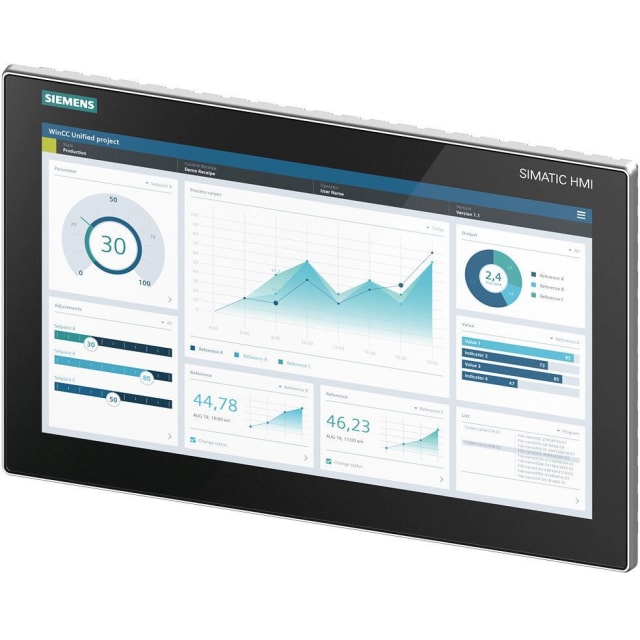

Panneau IHM tactile 15,6 pouces PROFINET 6AV21283QB060AX1

Panneau IHM tactile 15,6 pouces pour supervision industrielle sur PROFINET

Le panneau IHM tactile 15,6 pouces PROFINET est conçu pour la conduite et la visualisation des installations d’automatisation industrielle nécessitant un affichage confortable, une navigation rapide et une intégration réseau moderne. Issu de la gamme SIMATIC HMI Unified Comfort Panel en version MTP1500, il associe un grand écran large tactile à une communication PROFINET adaptée aux architectures de supervision et de pilotage sur réseau Ethernet industriel. Ce format 15,6 pouces apporte une excellente lisibilité pour les synoptiques, alarmes, recettes, tendances et pages de production, tout en conservant un encombrement cohérent pour une implantation en façade d’armoire ou de pupitre.

Grand écran TFT 15,6 pouces haute lisibilité pour pages opérateur détaillées

Son affichage TFT couleur de 15,6 pouces en résolution 1366 x 768 pixels permet de présenter des interfaces opérateur étendues, structurées et faciles à exploiter. L’écran prend en charge 16,7 millions de couleurs, ce qui améliore la distinction visuelle entre états machine, zones d’alarme, variables de process et éléments de navigation. Ce confort d’affichage est particulièrement intéressant pour les applications où l’opérateur doit consulter plusieurs informations simultanément, saisir des consignes ou suivre des valeurs de process avec précision.

Commande tactile avec fonctions opérateur complètes

Ce panneau HMI est pensé pour une interaction directe et fluide avec la machine ou l’installation. La commande tactile s’accompagne de fonctions utiles en environnement industriel telles que la saisie de valeurs de process, l’affichage des consignes, la signalisation, les listes et la gestion d’informations opérateur en plusieurs langues. La présence d’un clavier numérique et d’un clavier alphanumérique facilite les entrées de données, les changements de paramètres, les appels de recettes ou la consultation d’écrans de maintenance sans recourir à des périphériques externes dans de nombreux cas.

Connectivité industrielle étendue pour intégration en architecture réseau

Ce modèle dispose de 2 interfaces Ethernet industrielles et prend en charge les protocoles TCP/IP, MODBUS ainsi qu’EtherNet/IP, en plus de son interface PROFINET. Cette polyvalence facilite son intégration dans des environnements techniques variés, qu’il s’agisse d’échanges avec des automates, d’interfaces de supervision ou d’équipements connectés sur réseau industriel. Une interface RS-485 complète les possibilités de communication pour certains équipements tiers, tandis que 4 ports USB apportent de la souplesse pour les opérations de service, de transfert ou l’usage d’accessoires compatibles selon l’architecture retenue.

Conçu pour WinCC Unified Comfort et les applications HMI évoluées

Le panneau est configurable à partir de WinCC Unified Comfort V16, ce qui le destine aux projets de visualisation modernes recherchant une interface opérateur avancée et homogène au sein d’un environnement Siemens. Il convient aux applications de conduite machine, d’îlot automatisé ou de cellule industrielle dans lesquelles l’ergonomie d’exploitation, la clarté des vues et la disponibilité des fonctions de supervision ont une importance centrale. La gestion jusqu’à 32 langues en ligne constitue un atout pour les équipements exportés, les sites multilingues ou les postes utilisés par différents profils d’opérateurs.

Format de façade adapté à l’intégration en pupitre ou armoire

Avec une façade de 398 mm de large sur 257 mm de haut et une profondeur totale de 73 mm, ce panneau IHM 15,6 pouces s’intègre dans les ensembles de commande où l’espace d’affichage doit rester généreux sans basculer vers un format trop volumineux. La protection frontale IP65 aide à préserver la face avant dans les environnements industriels exposés aux poussières et aux projections compatibles avec ce niveau de protection. Son alimentation en courant continu de 19,2 à 28,8 V permet une intégration cohérente dans les systèmes de commande alimentés en DC.

Un choix pertinent pour moderniser un poste opérateur industriel

Ce panneau tactile PROFINET constitue une solution particulièrement pertinente pour la création d’un nouveau poste opérateur ou pour l’évolution d’une interface de conduite existante vers un environnement HMI plus actuel. Il répond bien aux besoins des intégrateurs, automaticiens et mainteneurs recherchant un écran industriel large, orienté supervision, avec connectivité réseau, affichage couleur détaillé et fonctions opérateur complètes. Pour les applications où la lisibilité, la navigation tactile et l’intégration dans une architecture d’automatisation industrielle sont des critères prioritaires, ce modèle apporte un positionnement technique cohérent et efficace.
