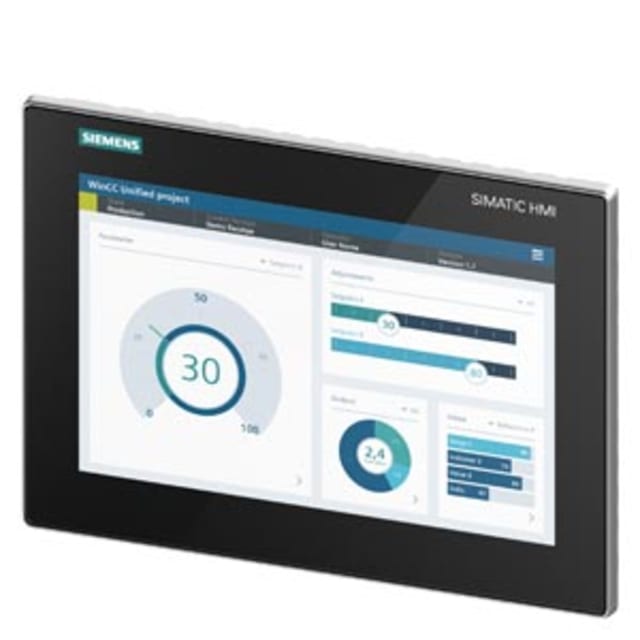

Panel IHM tactile 12,1 pouces PROFINET 6AV21283MB060AX1

Un panel IHM tactile 12,1 pouces conçu pour les environnements d’automatisation modernes

Ce panel IHM tactile 12,1 pouces PROFINET s’adresse aux intégrateurs, automaticiens et exploitants qui recherchent une interface opérateur confortable pour la supervision, la conduite de machine et l’accès rapide aux données de procédé. Issu de la gamme SIMATIC HMI Unified Comfort, il combine un format d’affichage généreux avec une exploitation tactile pensée pour les applications industrielles où la lisibilité, la fluidité de navigation et la centralisation des informations sont essentielles.

Grand écran TFT large haute résolution pour une visualisation claire des process

Son écran TFT couleur de 12,1 pouces au format large affiche 16,7 millions de couleurs avec une résolution de 1280 x 800 pixels. Ce niveau de définition permet d’afficher des synoptiques détaillés, des courbes, des alarmes, des listes de production ou des pages de diagnostic avec un excellent confort visuel. L’affichage couleur facilite l’identification rapide des états machine, des défauts et des valeurs critiques, tout en améliorant la compréhension des interfaces complexes.

Commande tactile avec fonctions de saisie adaptées à l’exploitation

La commande tactile permet une utilisation intuitive sur pupitre, ligne de production ou machine spéciale. Ce modèle prend en charge la saisie de valeurs de process, l’affichage des consignes, le listage, l’annonce de signalisation et les fonctions de reconnaissance d’alarmes. La présence d’un clavier numérique et d’un clavier alphanumérique intégrés simplifie la saisie d’informations, les réglages opérateur et la navigation dans les écrans sans dépendre de périphériques externes.

Communication industrielle polyvalente pour l’intégration dans l’architecture machine

Ce panel HMI est équipé de 2 interfaces Ethernet industrielles, avec prise en charge TCP/IP, ce qui facilite son intégration dans les architectures de communication actuelles. Il prend également en charge MODBUS et EtherNet/IP, en plus de son interface PROFINET, ce qui en fait une solution intéressante pour les installations où plusieurs environnements de communication doivent cohabiter. Une interface RS-485 est également disponible pour répondre à certains besoins de raccordement série encore présents dans l’industrie.

Connectique étendue pour les périphériques et les usages de maintenance

Avec 4 interfaces USB, ce panel offre une souplesse appréciable pour le raccordement de périphériques utiles à l’exploitation et à la maintenance, comme les supports de transfert, claviers, dispositifs de service ou accessoires compatibles. Cette connectique contribue à simplifier les interventions sur site, les mises à jour de projet et certaines opérations de diagnostic, tout en maintenant une interface opérateur centralisée et pratique sur la face avant de l’installation.

Format d’encastrement équilibré pour pupitres et façades de machines

Sa façade de 326 mm de large sur 237 mm de haut, pour une profondeur totale de 64 mm, permet une intégration cohérente dans les armoires, pupitres ou façades de machine. La protection frontale IP65 constitue un atout pour les environnements industriels où la face avant doit résister aux projections et à l’exposition courante en exploitation. Ce format 12,1 pouces représente un bon compromis entre surface d’affichage, ergonomie de commande et encombrement maîtrisé.

Alimentation en 24 V DC et plage thermique compatible avec les usages industriels courants

Le fonctionnement en courant continu 19,2 à 28,8 V DC correspond aux standards d’alimentation les plus courants en automatisation industrielle. Cette compatibilité facilite l’intégration dans les équipements existants sans adaptation complexe de l’alimentation. La plage de température de service de 0 à 50 °C convient aux conditions d’utilisation rencontrées dans de nombreuses machines, cellules automatisées et installations techniques en milieu industriel.

Une interface HMI pensée pour les projets structurés sous WinCC Unified

Ce modèle est conçu pour être configuré à partir de WinCC Unified Comfort V16. Il convient particulièrement aux projets où l’on souhaite construire une visualisation moderne, structurée et évolutive, avec plusieurs langues en ligne disponibles jusqu’à 32. Pour l’utilisateur final comme pour l’intégrateur, cela permet de déployer des interfaces opérateur homogènes, adaptées aux besoins de conduite, de suivi de production, d’alarmes et de paramétrage sur des équipements industriels exigeants.
