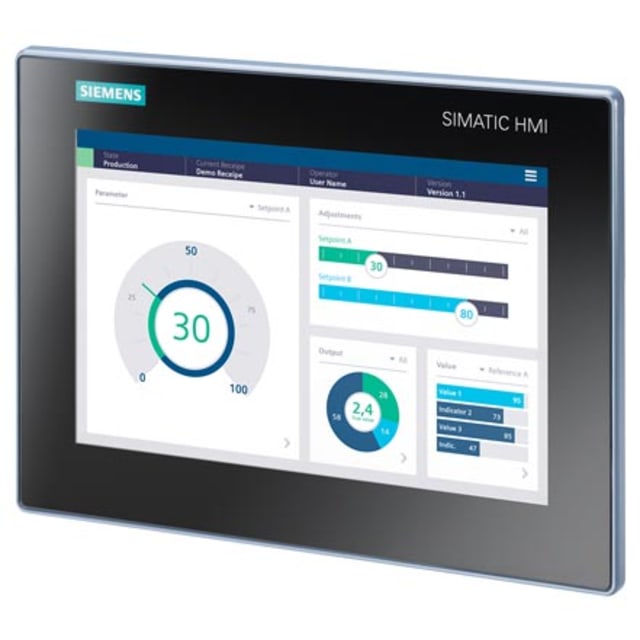

Panel HMI tactile SIMATIC MTP1000 Unified 6AV21233KB320AW0

Panel HMI tactile 10,1 pouces pour visualisation et commande sur machine

Le SIMATIC MTP1000 Unified est un panel HMI tactile conçu pour la conduite d’installations industrielles avec une interface opérateur moderne, claire et réactive. Son écran TFT widescreen de 10,1 pouces en résolution 1280 x 800 assure un affichage précis des synoptiques, alarmes, recettes, états machine et données de process. L’affichage couleur 16,7 millions de couleurs améliore la lisibilité des informations et facilite l’interprétation rapide des écrans de supervision.

Confort d’exploitation avec interface tactile et saisie adaptée

Ce modèle associe commande tactile, clavier numérique et clavier alpha, ce qui le rend particulièrement pratique pour les applications où l’opérateur doit naviguer dans les vues, acquitter des alarmes, saisir des consignes ou renseigner des paramètres. Il convient aux environnements de production qui exigent une interaction directe avec l’équipement sans ajouter de périphériques externes. La présence de fonctions de signalisation et d’annonce permet également une exploitation plus structurée sur le terrain.

Intégration dans les architectures SIMATIC Unified

Le MTP1000 Unified appartient à la gamme SIMATIC HMI Unified Basic Panel et s’intègre dans des projets de visualisation basés sur l’environnement WinCC Unified Basic. Il constitue une solution adaptée pour moderniser ou déployer une interface homme-machine cohérente sur des machines, skids, postes de conduite locaux ou cellules automatisées. Son format 10 pouces représente un excellent compromis entre surface d’affichage, encombrement en façade et confort de consultation.

Communication industrielle orientée Ethernet

Ce panel dispose d’une interface Ethernet industriel et prend en charge les échanges via TCP/IP. Il supporte également les protocoles MODBUS et EtherNet/IP, ce qui facilite son intégration dans des environnements automatisés où la communication réseau est centrale. L’architecture privilégie une connectivité moderne et rationalisée, bien adaptée aux installations recherchant une supervision locale connectée aux équipements, automates ou infrastructures réseau de l’atelier.

Format de montage efficace pour armoire ou pupitre

Avec une façade de 280 mm de largeur pour 205 mm de hauteur et une profondeur totale de 55 mm, ce panel HMI tactile est pensé pour une implantation soignée dans les pupitres et faces avant d’armoires. Sa protection frontale IP65 aide à préserver la zone d’affichage face aux projections et à la poussière en utilisation industrielle. Ce niveau de protection en façade en fait un choix pertinent pour les postes opérateur exposés aux contraintes usuelles de production.

Alimentation continue et conditions d’utilisation industrielles

Le SIMATIC MTP1000 Unified fonctionne sous tension continue de 19,2 à 28,8 V DC, une plage compatible avec les alimentations couramment utilisées en automatisation industrielle. Il est prévu pour un fonctionnement dans une température ambiante de 0 à 50 °C, ce qui répond aux besoins de nombreuses applications en atelier, sur machine ou en ligne de production. Cette configuration simplifie son intégration dans des environnements techniques déjà structurés autour d’une distribution en courant continu.

Connectique utile pour l’exploitation et la maintenance

Le panel intègre deux interfaces USB, pratiques pour certaines opérations liées à l’exploitation, au transfert ou à la maintenance selon l’organisation du projet. L’ensemble reste volontairement orienté vers une utilisation réseau et tactile, sans multiplier les interfaces série ou les communications sans fil. Pour l’acheteur professionnel, cela permet de cibler un équipement HMI actuel, lisible et bien dimensionné pour une interface opérateur industrielle basée sur Ethernet.
