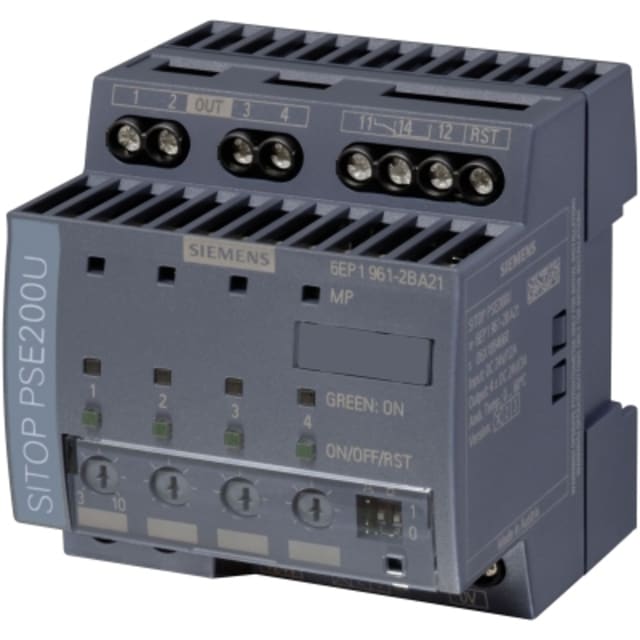

Module de sélectivité 4 canaux 24 V DC 10 A 6EP19612BA21

Module de sélectivité 4 canaux 24 V DC pour la protection sélective des départs

Ce module de sélectivité 4 canaux 24 V DC est conçu pour distribuer et surveiller plusieurs départs à partir d’une alimentation continue unique. Il reçoit une entrée 24 V DC jusqu’à 40 A et répartit l’énergie sur 4 sorties indépendantes, chacune pouvant être réglée jusqu’à 10 A. Cette architecture permet de mieux isoler un défaut sur une ligne sans perturber l’ensemble des autres circuits alimentés, ce qui en fait une solution particulièrement adaptée aux armoires de commande, aux circuits de distribution en courant continu et aux environnements d’automatisme.

Réglage de seuil 3 à 10 A pour adapter chaque départ à la charge réelle

L’un des points forts de ce module est son seuil de déclenchement réglable de 3 à 10 A. Ce réglage permet d’ajuster la protection en fonction des besoins de chaque branche alimentée, qu’il s’agisse d’actionneurs, de capteurs, de modules d’automatisme, d’interfaces ou d’auxiliaires de commande. Vous gagnez en précision dans le calibrage des départs, tout en limitant les coupures inutiles et en gardant une distribution 24 V DC plus lisible et plus maîtrisée dans le tableau.

Quatre canaux indépendants pour segmenter efficacement la distribution 24 V DC

Grâce à ses 4 canaux distincts, ce module facilite une répartition claire des charges sur plusieurs départs. Cette séparation est utile lorsque l’installation alimente différents sous-ensembles qui ne doivent pas être impactés simultanément par une surcharge ou un défaut sur une seule ligne. Dans une armoire électrique, cette logique de sélectivité améliore l’exploitation de la distribution en courant continu, simplifie l’organisation des circuits et contribue à une maintenance plus ciblée.

Signalisation commune pour une lecture rapide de l’état du module

Le module dispose d’un contact de signalisation commun sous forme de commutateur, pratique pour remonter une information d’état vers un système de contrôle, un automate ou une supervision. Cette fonction permet d’identifier plus rapidement un événement lié à un canal et d’intégrer le module dans une logique de surveillance d’installation. Pour les applications industrielles ou techniques, cette remontée d’information apporte un vrai confort d’exploitation lors du diagnostic ou de la remise en service.

Format compact et raccordement à vis pour intégration en tableau

Avec des dimensions de 72 mm de largeur, 80 mm de hauteur et 72 mm de profondeur, ce module s’intègre facilement dans les coffrets et armoires où l’espace doit être optimisé. Son raccordement à vis convient aux montages nécessitant une connexion franche et structurée des conducteurs. Cette conception favorise une implantation propre dans les tableaux de distribution et les ensembles de commande, en cohérence avec les exigences courantes des équipements modulaires en 24 V DC.

Réponse rapide et comportement adapté aux circuits de commande

Le temps de réponse réglable démarre à 0,025 s, ce qui permet une réaction rapide en cas d’anomalie sur un départ. Le temps de réponse différé peut être ajusté jusqu’à 5 s, afin d’adapter le comportement du module à la nature de la charge alimentée. Ce niveau de réglage est intéressant lorsque certains circuits présentent des pointes de courant au démarrage ou des profils de consommation spécifiques. Le module peut ainsi contribuer à une protection plus cohérente des circuits continus tout en conservant une bonne continuité de service sur les autres voies.

Une solution pertinente pour alimentations SITOP et distributions DC techniques

Issu de la gamme SITOP PSE200U, ce module trouve naturellement sa place en complément d’une alimentation 24 V DC dans les applications d’automatisme, de machine, de contrôle-commande ou de distribution auxiliaire. Il convient particulièrement lorsque l’on recherche une séparation nette des départs, une surveillance centralisée et une meilleure maîtrise des surintensités sur plusieurs lignes. Pour un intégrateur, un tableautier ou un mainteneur, c’est un choix pertinent pour structurer une distribution 24 V DC à la fois claire, technique et adaptée aux usages professionnels.
