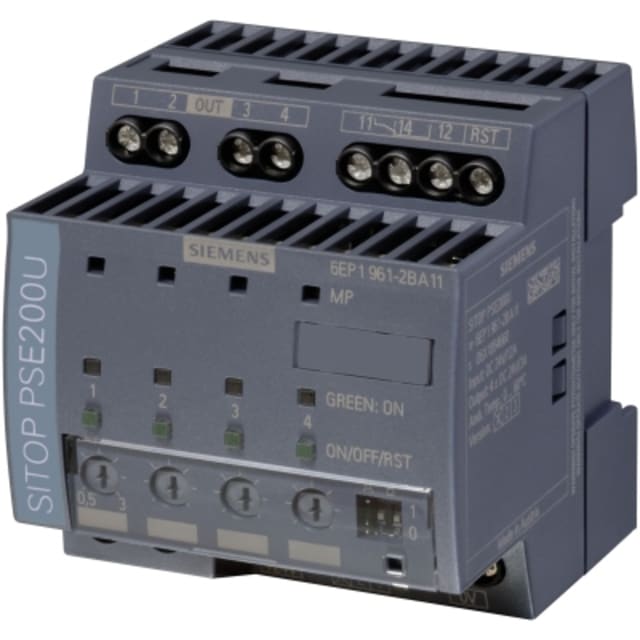

Module de sélectivité 4 canaux 24 V CC 6EP19612BA11

Module de sélectivité 4 canaux 24 V CC pour distribution sélective des départs

Ce module de sélectivité 4 canaux 24 V CC de la gamme SITOP PSE200U est conçu pour répartir et protéger plusieurs départs continus à partir d’une alimentation 24 V DC unique. Il accepte une entrée 24 V CC jusqu’à 12 A et distribue la charge sur 4 sorties distinctes de 3 A, ce qui permet d’isoler un défaut sur un départ sans perturber l’ensemble de l’installation. Cette architecture est particulièrement adaptée aux armoires de commande, aux automatismes, aux équipements industriels et aux circuits auxiliaires qui exigent une continuité de service mieux maîtrisée.

Réglage précis du seuil par canal pour mieux adapter la protection

Chaque voie est prévue pour un seuil ajustable de 0,5 à 3 A, afin d’adapter le comportement du module aux besoins réels des charges raccordées. Ce réglage apporte une exploitation plus fine qu’une protection uniforme lorsque les départs alimentent des consommateurs de nature différente, comme des capteurs, actionneurs, interfaces, petits moteurs ou électroniques de commande. Le module permet ainsi de mieux discriminer les surintensités et de limiter les coupures inutiles sur les circuits correctement dimensionnés.

Gestion des surintensités en courant continu pour limiter l’impact d’un défaut

Ce modèle est destiné à la surveillance des surintensités en tension continue et à la gestion sélective des défauts sur réseau 24 V CC. En cas d’anomalie sur un canal, le module contribue à confiner le problème au départ concerné, ce qui facilite le maintien sous tension des autres circuits. Pour les intégrateurs et câbleurs, cela représente un vrai avantage dans les tableaux où plusieurs fonctions critiques partagent la même alimentation et où l’identification rapide du départ en défaut améliore les opérations de maintenance.

Format compact pour intégration propre dans les tableaux électriques

Avec des dimensions de 72 mm de largeur, 80 mm de hauteur et 72 mm de profondeur, ce module trouve facilement sa place dans un coffret ou une armoire sans alourdir l’encombrement global. Son format compact convient bien aux ensembles modulaires où l’optimisation de l’espace est essentielle, notamment à proximité des alimentations 24 V, relais de contrôle, protections et bornes de distribution. Il s’intègre de manière cohérente dans une chaîne d’alimentation continue structurée et lisible.

Raccordement à vis pour un câblage clair et rigoureux

Le raccordement électrique à vis permet une connexion nette et adaptée aux pratiques courantes en tableau. Ce type de connexion convient aux installateurs recherchant un câblage stable, simple à repérer et facile à reprendre lors des interventions. Dans une distribution 24 V CC multi-départs, ce mode de raccordement aide à organiser proprement l’arrivée d’alimentation, les départs vers les charges et les liaisons de signalisation, tout en conservant une lecture claire du schéma de câblage.

Signalisation commune pour le report d’état dans l’installation

Le module dispose d’un contact de signalisation commun sous forme d’un commutateur, utile pour remonter une information d’état vers l’automate, un relais de report, une alarme ou un système de supervision. Cette fonction simplifie l’intégration dans les armoires où la surveillance centralisée des défauts constitue un point important de l’exploitation. Elle permet de détecter rapidement un événement sur la distribution 24 V CC sans multiplier les composants annexes.

Temporisation courte et comportement adapté aux charges continues

Le comportement du module est prévu pour une réponse rapide, avec un temps de réponse réglable minimum de 0,025 s et un temps de réponse différé maximal autorisé de 5 s. Cette plage de fonctionnement permet de concilier réactivité et adaptation aux appels de courant selon l’application. Pour les circuits sensibles, cette logique contribue à mieux gérer les phénomènes transitoires tout en conservant une protection sélective cohérente sur les départs alimentés en 24 V DC.

Un choix pertinent pour les armoires d’automatisme et les réseaux 24 V CC

Ce module de sélectivité 4 canaux s’adresse aux professionnels qui souhaitent structurer une distribution 24 V CC de manière plus propre et plus sélective dans les tableaux électriques. Il convient particulièrement lorsque plusieurs circuits doivent être alimentés depuis une même source tout en conservant une meilleure maîtrise des défauts, des surcharges et du report d’état. Pour une alimentation d’automatisme, de commande ou de périphériques de terrain, il apporte une solution technique claire, compacte et parfaitement adaptée aux environnements de distribution continue.
