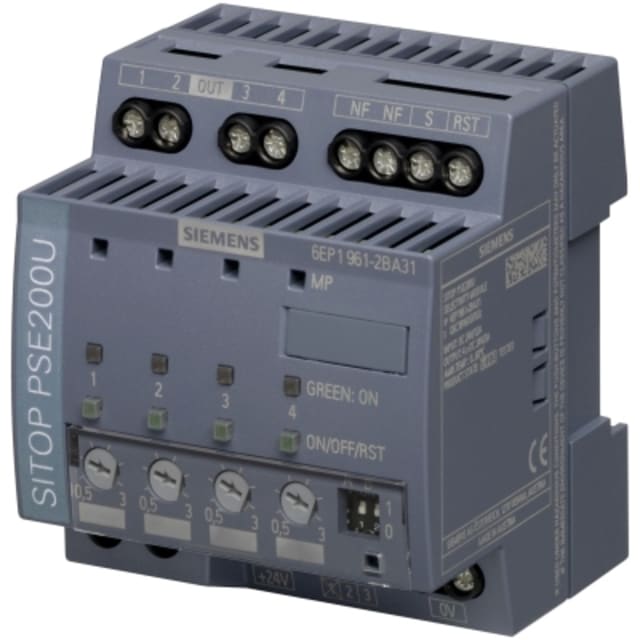

Module de sélectivité 4 canaux 24 VDC 3 A 6EP19612BA31

Module de sélectivité 24 VDC 4 canaux pour distribution protégée en aval

Ce module de sélectivité 4 canaux est conçu pour répartir et protéger une alimentation 24 VDC sur plusieurs départs distincts dans une armoire électrique. Il permet de segmenter proprement les circuits de commande, d’automatisme, de capteurs, d’actionneurs ou d’auxiliaires tout en évitant qu’un défaut sur une ligne ne perturbe l’ensemble de l’installation. Son architecture 4 sorties facilite une distribution claire, lisible et adaptée aux ensembles industriels compacts.

Réglage du seuil par canal pour une protection adaptée aux charges 24 V

Chaque départ bénéficie d’un courant de sortie jusqu’à 3 A, avec un seuil réglable de 0,5 à 3 A. Cette plage de réglage permet d’ajuster la protection au plus près de la charge réellement alimentée, ce qui est particulièrement utile lorsque plusieurs équipements 24 VDC aux besoins différents cohabitent dans le même coffret. Le module contribue ainsi à une sélectivité plus précise entre l’alimentation principale et les circuits secondaires, tout en conservant une distribution maîtrisée sur quatre voies.

Comportement sélectif pour limiter l’impact d’une surcharge ou d’un court-circuit

En cas de surintensité sur une sortie, le module isole le départ concerné sans couper les autres canaux restés sains. Cette logique de sélectivité est particulièrement recherchée sur les installations où la continuité de service des autres fonctions doit être préservée, par exemple sur les circuits d’automates, d’IHM, de communication industrielle ou de pilotage machine. Le temps de réponse différé maximal autorisé de 5 s et la gestion électronique des départs apportent une protection cohérente pour les réseaux 24 VDC en environnement technique.

Distribution 24 VDC optimisée avec faible chute de tension

Le module fonctionne avec une tension d’entrée continue de 22 à 30 V et redistribue le 24 VDC sur ses quatre sorties avec une très faible perte de tension. Ce point est important pour les applications sensibles à la tenue de tension en aval, notamment lorsque des équipements électroniques doivent rester correctement alimentés malgré la présence de plusieurs départs protégés. L’entrée est prévue pour une alimentation continue contrôlée, dans la logique des alimentations sur rail DIN dédiées aux automatismes.

Visualisation claire de l’état de chaque sortie

Chaque canal dispose d’une signalisation d’état dédiée, pratique pour repérer rapidement un départ actif, coupé manuellement ou déclenché sur surintensité. Dans le cadre d’un diagnostic en coffret, cette lecture canal par canal simplifie les opérations de contrôle et d’identification du circuit concerné. Le module intègre également une fonction de réarmement par sortie, utile pour remettre en service le départ concerné après suppression du défaut, sans intervention lourde sur toute la distribution 24 V.

Format compact pour intégration en tableau électrique

Avec un encombrement de 72 mm de largeur, 80 mm de hauteur et 72 mm de profondeur, ce module trouve facilement sa place dans les tableaux, coffrets et ensembles de distribution électrique où l’espace doit être utilisé de façon rationnelle. Son raccordement à vis convient aux montages soignés et robustes, recherchés dans les environnements d’intégration électrique et d’automatisme. Le format compact favorise une implantation ordonnée aux côtés d’une alimentation DIN et des autres protections de l’armoire.

Une solution pertinente pour automatismes, machines et auxiliaires industriels

Ce module de sélectivité 4 canaux 24 VDC convient particulièrement aux installations qui nécessitent une distribution protégée, réglable et bien compartimentée des départs continus. Il s’adresse aux intégrateurs, tableautiers, mainteneurs et installateurs souhaitant sécuriser l’alimentation de plusieurs circuits en aval d’une source 24 VDC unique. Pour une alimentation d’automate, de périphériques de commande, de capteurs ou de petits actionneurs, il apporte une gestion plus fine des départs et une meilleure séparation fonctionnelle des charges.
