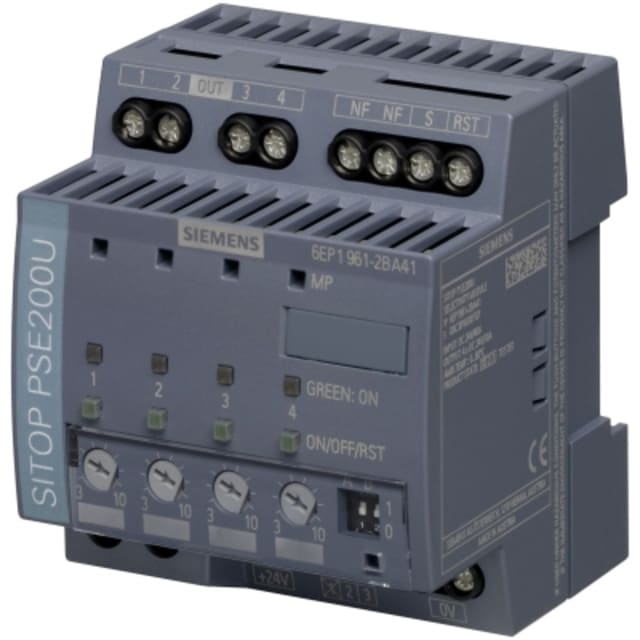

Module de sélectivité 24 V DC 4 sorties 6EP19612BA41

Module de sélectivité 24 V DC 4 sorties pour distribution protégée des départs

Ce module de sélectivité 24 V DC 4 sorties est conçu pour répartir une alimentation continue sur quatre départs distincts tout en assurant une protection électronique sélective. Il s’intègre dans les architectures de distribution 24 V DC où la continuité d’alimentation des circuits essentiels est primordiale. Dans une installation de commande, d’automatisme ou de distribution auxiliaire, il permet d’isoler rapidement un départ en défaut sans couper l’ensemble des autres charges alimentées.

Protection électronique sélective avec réglage de seuil de 3 à 10 A

Chaque sortie dispose d’un seuil de déclenchement ajustable sur une plage de 3 à 10 A, ce qui facilite l’adaptation du module aux besoins réels des départs protégés. Cette configuration permet de protéger des lignes 24 V DC de manière plus précise qu’une approche uniforme, notamment lorsque plusieurs charges de nature différente cohabitent dans le même coffret. Le module accepte une entrée 24 V DC jusqu’à 40 A et redistribue ensuite le courant sur 4 sorties pouvant aller jusqu’à 10 A chacune.

Maintien des autres circuits en service lors d’un défaut sur une ligne

L’intérêt principal de ce type de module est de limiter l’impact d’une surcharge ou d’un défaut sur un seul départ. Lorsqu’un incident apparaît sur une sortie, les autres circuits restent alimentés, ce qui aide à préserver le fonctionnement des automatismes, capteurs, actionneurs ou équipements de supervision non concernés. Cette sélectivité est particulièrement utile dans les tableaux électriques industriels et les ensembles de distribution où l’on cherche à éviter l’arrêt global d’une installation pour un défaut localisé.

Signalisation d’état sur chaque sortie pour un diagnostic plus rapide

Le module intègre un message d’état par sortie, un point important pour faciliter le repérage du départ concerné lors d’une anomalie. Cette lecture directe de l’état des canaux simplifie les opérations de maintenance, réduit le temps de localisation des défauts et permet une intervention plus ciblée dans le coffret. Dans les environnements techniques où plusieurs départs 24 V DC sont présents, cette visibilité améliore nettement l’exploitation quotidienne.

Alimentation 22 à 30 V DC adaptée aux réseaux de commande 24 V

Prévu pour une tension d’alimentation en courant continu de 22 à 30 V, ce module s’adapte aux réseaux 24 V DC couramment utilisés en automatisme et en distribution de puissance auxiliaire. Il fonctionne en tension continue, aussi bien en alimentation qu’en tension de service. Sa fonction de surveillance sur tension continue et sa gestion électronique des départs en font une solution pertinente pour les installations où la stabilité des circuits de commande et la protection sélective des lignes sont recherchées.

Format compact pour intégration en tableau électrique

Avec des dimensions de 72 mm de largeur, 80 mm de hauteur et 72 mm de profondeur, ce module présente un encombrement compatible avec une intégration rationnelle dans les coffrets et armoires. Son raccordement électrique à vis convient aux montages où l’on attend une connexion simple et nette des conducteurs. Ce format compact permet d’organiser la distribution 24 V DC sans multiplier les composants de protection séparés, tout en conservant une implantation claire dans le tableau.

Un accessoire pertinent pour alimentations 24 V DC en automatisme et industrie

Ce module de sélectivité trouve naturellement sa place en complément d’une alimentation 24 V DC dans les applications industrielles, les armoires de commande, les circuits de distribution auxiliaire et les ensembles techniques nécessitant plusieurs départs protégés. Il convient particulièrement lorsque l’on souhaite segmenter l’alimentation des charges, différencier les niveaux de protection par canal et améliorer la disponibilité des circuits en cas de surcharge ou de court-circuit sur une ligne spécifique.
