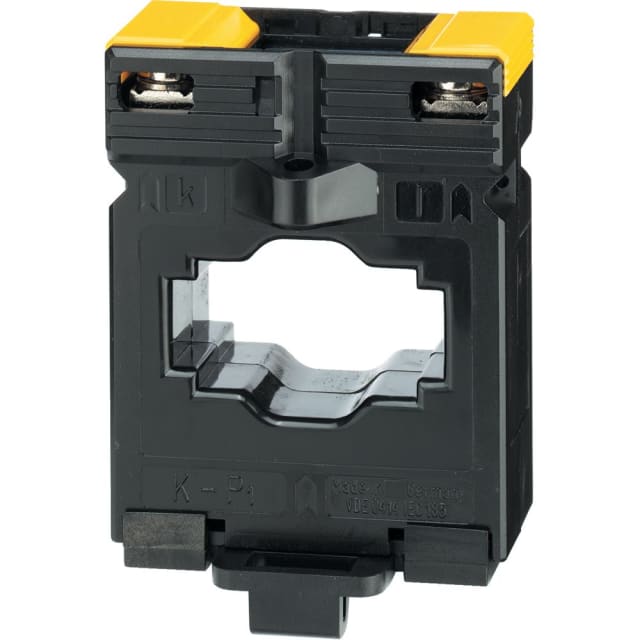

Transformateur de courant barre câble 250/5A 192T4025

Transformateur de courant barre câble 250/5A pour mesure sur tableau

Ce transformateur de courant barre câble 250/5A est conçu pour la mesure indirecte du courant sur installation électrique. Son principe consiste à restituer au secondaire un courant normalisé de 5 A proportionnel au courant primaire jusqu’à 250 A, ce qui permet l’association avec des appareils de mesure, de comptage ou de contrôle compatibles. Ce format à barre ou câble passant répond particulièrement bien aux besoins des intégrateurs de tableaux et des armoires de distribution recherchant une solution compacte, simple à mettre en œuvre et adaptée aux circuits de mesure en courant alternatif.

Format TCB 32-40 adapté aux barres et câbles passants

La conception TCB 32-40 accepte un passage par barre ou par câble selon la configuration du tableau. L’ouverture annoncée avec diamètre 32 mm et fenêtre 40 x 40 mm facilite l’intégration sur des conducteurs de section importante, tout en laissant une marge pratique pour le montage dans des environnements de distribution serrés. Ce type de transformateur fermé convient lorsque le conducteur primaire traverse directement le capteur, sans câblage primaire additionnel, ce qui simplifie l’implantation dans le coffret.

Précision de classe 0,5 pour exploitation des mesures

Avec une classe de précision 0,5, ce transformateur de courant convient aux applications où la cohérence de la mesure est un critère important pour le suivi des charges, la supervision énergétique et l’exploitation des informations électriques en tableau. Le rapport 250/5A permet d’adapter le niveau de courant à l’entrée des appareils associés, tandis que la puissance apparente secondaire de 5 VA aide à conserver de bonnes conditions de fonctionnement sur une boucle de mesure correctement dimensionnée.

Caractéristiques électriques pensées pour les circuits de mesure

Ce modèle dispose d’un courant primaire assigné de 250 A, d’un secondaire 5 A et d’un facteur de limitation FS 5. Il est destiné à une fonction de mesure, avec une sortie secondaire sur raccordement à vis pour un câblage net et sécurisé dans le tableau. Le transformateur n’est pas étalonné, ce qui le destine avant tout aux usages de mesure électrique et de contrôle courant dans les installations tertiaires, industrielles ou techniques nécessitant une lecture indirecte du courant.

Montage pratique en coffret avec fixation à cliquet

La fixation à cliquet apporte un vrai confort d’installation lors de l’équipement d’une armoire ou d’un coffret électrique. Elle accélère la pose et contribue à une implantation propre sur support adapté. La présence d’un rail de cuivre intégré participe également à la compatibilité mécanique avec les montages sur barre, pour une intégration plus directe dans les ensembles de distribution. Ce type de construction est particulièrement apprécié dans les tableaux où le temps de câblage et la lisibilité du montage comptent autant que l’encombrement.

Connexion secondaire à vis pour une intégration claire

Le raccordement secondaire à vis permet de relier facilement le transformateur de courant aux instruments de mesure, centrales de mesure, analyseurs ou compteurs utilisant une entrée 5 A. Cette solution de connexion convient aux environnements de tableau où l’on recherche un repérage lisible, une tenue mécanique correcte des conducteurs et une maintenance facilitée. Avec une seule entrée primaire, ce transformateur s’intègre de manière simple dans les schémas de mesure monophasés ou sur chaque phase d’un ensemble triphasé.

Un choix pertinent pour comptage, sous-comptage et supervision

Ce transformateur de courant barre câble 250/5A trouve naturellement sa place dans les applications de comptage technique, de sous-comptage, de remontée d’informations électriques et de surveillance de départs. Il convient lorsqu’il faut mesurer un courant élevé sans faire transiter directement cette intensité dans l’appareil de lecture. Grâce à son format traversant, sa précision de classe 0,5 et son ouverture compatible avec barre ou câble, il répond aux besoins des professionnels recherchant un transformateur de courant compact et adapté aux tableaux de distribution modernes.
