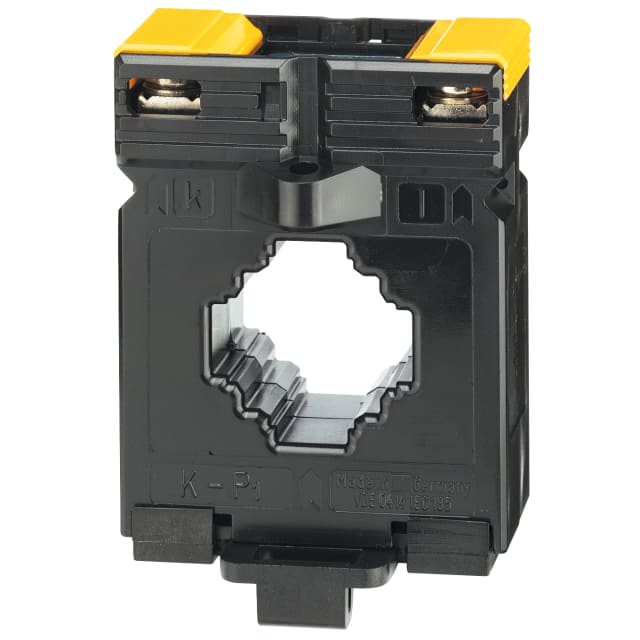

Transformateur de courant 250/5A TCB 26-30 192T2325

Transformateur de courant 250/5A pour la mesure et le comptage

Ce transformateur de courant TCB 26-30 est conçu pour convertir un courant primaire jusqu’à 250 A en un courant secondaire normalisé de 5 A. Il permet d’exploiter les mesures avec un appareil associé compatible, tout en conservant une lecture adaptée aux équipements de tableau électrique. Ce format est particulièrement pertinent pour les applications de sous-comptage, de supervision énergétique et de contrôle d’installation.

Format barre ou câble passant avec ouverture 26 mm

Sa conception à barre ou câble passant facilite l’intégration dans de nombreux coffrets et armoires. L’ouverture de 26 mm, avec une fenêtre de 30 x 30 mm, convient aux conducteurs et jeux de passage compatibles avec ce gabarit. Ce format permet une mise en place propre dans les tableaux où l’encombrement doit rester maîtrisé, sans recourir à une solution plus volumineuse.

Précision de classe 0,5 pour une mesure exploitable

Avec une classe de précision 0,5, ce transformateur de courant répond aux besoins des installations où la qualité de mesure doit rester stable pour le suivi des intensités et l’exploitation des données électriques. Sa puissance apparente secondaire de 5 VA permet son association avec les équipements de mesure prévus pour ce niveau de charge, en gardant une configuration cohérente pour le tableau.

Montage rapide par fixation à cliquet

Le système de fixation à cliquet simplifie l’installation et fait gagner du temps lors de l’équipement du tableau. Ce mode de montage est apprécié pour les interventions en neuf comme en maintenance, notamment lorsqu’il faut intégrer rapidement un transformateur de courant dans un ensemble déjà structuré. Le produit est prévu avec une entrée primaire unique, ce qui le rend lisible et pratique dans les montages standards de mesure.

Raccordement secondaire à vis pour une connexion nette

Le raccordement secondaire à vis permet une connexion franche et adaptée aux pratiques courantes en armoire électrique. Cette configuration favorise un câblage soigné vers l’appareil de mesure, l’analyseur ou l’équipement de comptage. Pour l’intégrateur, cela apporte une solution simple à identifier et à raccorder dans les applications de distribution électrique et de suivi de consommation.

Caractéristiques adaptées aux environnements de tableau

Ce modèle n’est pas étalonné et intègre un facteur de limitation de surtension FS 5, ce qui correspond à une utilisation orientée mesure dans un environnement de distribution électrique. Son exécution sans rail de cuivre et sans protection contre les contacts physiques en fait un composant à sélectionner dans un montage maîtrisé, installé dans une enveloppe ou un tableau prévu pour recevoir ce type d’appareillage technique.

Un choix pertinent pour l’équipement des tableaux électriques

Le transformateur de courant 250/5A TCB 26-30 convient aux professionnels recherchant un capteur compact pour tableau, capable de transmettre un courant secondaire standard à un appareil de mesure associé. Son format, sa précision, sa fenêtre de passage et sa fixation rapide en font une solution adaptée aux besoins récurrents de mesure d’intensité dans les coffrets, armoires et ensembles de distribution électrique.
