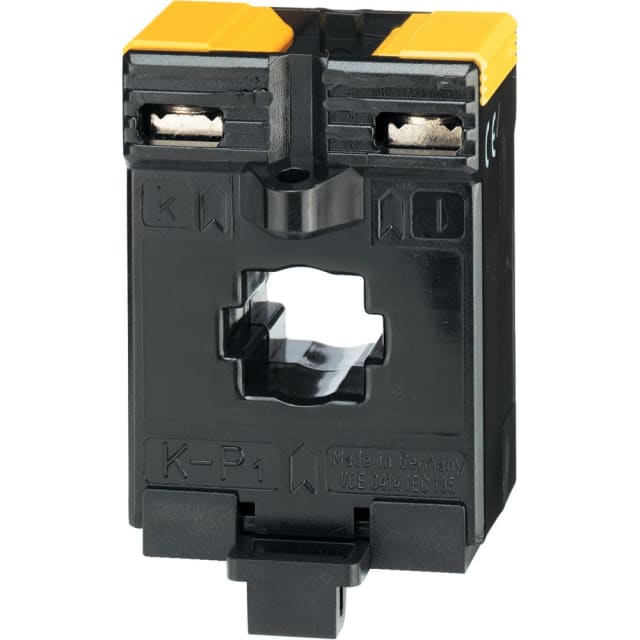

Transformateur de courant câble passant 100/5A 192T2110

Transformateur de courant câble passant 100/5A pour mesure sur tableau électrique

Ce transformateur de courant câble passant 100/5A est conçu pour la mesure du courant alternatif sur installation électrique. De type TCB 17-20 à noyau plein, il permet de convertir un courant primaire de 100 A en un courant secondaire de 5 A afin d’alimenter un appareil de mesure, un compteur, un analyseur de réseau ou un équipement de supervision compatible. Son format enfichable convient particulièrement aux intégrations en tableau lorsque l’on recherche une solution compacte et simple à positionner autour d’un conducteur ou d’une barre adaptée.

Rapport 100/5A et classe 1 pour les applications de comptage technique

Avec un courant primaire assigné de 100 A et un secondaire de 5 A, ce transformateur de courant répond aux besoins courants de mesure indirecte sur départs électriques, armoires et coffrets de distribution. Sa classe de précision 1 permet une exploitation cohérente des valeurs mesurées dans les usages de contrôle, de suivi de charge et d’instrumentation. La puissance apparente assignée de 1,5 VA le destine à des circuits de mesure correctement dimensionnés, avec une attention particulière portée à la longueur des liaisons secondaires et à la charge raccordée.

Passage câble ou barre avec ouverture 17,5 mm

Ce modèle est prévu pour un montage sur câble passant ou sur barre compatible, avec une ouverture annoncée à 17,5 mm et un format d’ouverture de 20 x 20 mm selon les données disponibles. Cette géométrie le rend adapté aux tableaux où l’encombrement est compté et où le choix du capteur doit rester cohérent avec la section, le diamètre extérieur du conducteur et l’espace disponible autour du point de mesure. Il constitue ainsi une solution pratique pour équiper un circuit monophasé ou une phase d’un réseau triphasé avec un capteur dédié.

Montage rapide par fixation à cliquet

La fixation à cliquet facilite l’intégration dans le tableau et contribue à accélérer la mise en place. Ce principe de montage est apprécié pour les opérations d’équipement en série comme pour les interventions sur armoires existantes, en limitant les manipulations de fixation supplémentaires. Le transformateur se prête à une installation propre dans les ensembles de distribution, avec un positionnement stable une fois le conducteur traversant correctement mis en place.

Raccordement secondaire à vis pour une connexion nette

La connexion secondaire par raccordement à vis permet un câblage clair et maîtrisé vers l’appareil de mesure associé. Ce type de borne convient bien aux environnements de tableau électrique, où la lisibilité du câblage et le maintien des conducteurs sont essentiels. Avec une seule entrée primaire, ce transformateur est destiné à la mesure d’un seul conducteur par capteur, ce qui facilite l’identification de chaque départ et la lecture des intensités circuit par circuit.

Facteur FS 5 pour la protection des appareils de mesure

Le facteur de sécurité FS 5 indique un comportement adapté à la protection des circuits de mesure en limitant l’énergie transmise au secondaire au-delà d’un certain niveau de surcharge. Ce point est particulièrement utile lorsque le transformateur alimente des appareils de mesure sensibles qui ne sont pas conçus pour recevoir des courants excessifs en cas d’anomalie. Dans une logique de choix produit, ce paramètre aide à orienter le capteur vers des fonctions de mesure plutôt que vers des usages de protection.

Format TCB 17-20 adapté aux intégrations compactes

Issu de la gamme TCB 17-20, ce transformateur de courant se distingue par son encombrement réduit et par son adéquation aux applications de mesure sur intensités modérées jusqu’à 100 A. Il convient pour équiper des tableaux tertiaires, des coffrets techniques, des armoires de distribution et des installations nécessitant une remontée d’information électrique fiable vers un afficheur, un compteur d’énergie ou un système de gestion. Pour sélectionner le bon modèle, il convient de vérifier la compatibilité entre le courant nominal du circuit, le diamètre ou la barre à traverser, ainsi que les caractéristiques du secondaire côté instrumentation.
