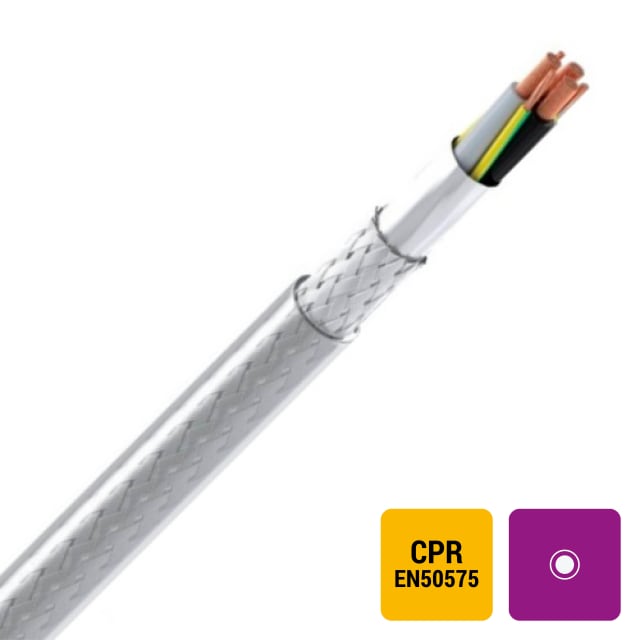

Câble blindé double 1kV pour variateur 4G1,5 2YSLCY-J

Câble blindé double 1kV conçu pour les variateurs de fréquence

Le câble blindé double 1kV pour variateur 4G1,5 2YSLCY-J est destiné aux liaisons moteur et aux raccordements de convertisseurs de fréquence lorsque la maîtrise des perturbations électromagnétiques est recherchée. Sa construction avec blindage permet de limiter les émissions parasites générées par les équipements de variation de vitesse, tout en assurant une alimentation adaptée aux environnements techniques où la stabilité du signal et la propreté électrique du réseau sont importantes.

Configuration 4G1,5 avec conducteur de protection intégré

Cette version 4G1,5 intègre 4 conducteurs en cuivre souple de section nominale 1,5 mm², dont un conducteur de protection. Le repérage par couleur facilite l’identification lors du câblage et accélère les opérations de raccordement en armoire, sur machine ou au niveau d’un moteur. La présence du conducteur de protection intégré permet de réaliser une liaison complète dans un seul câble, avec une mise en œuvre plus lisible et plus compacte.

Âme cuivre souple pour une pose plus pratique

Grâce à son âme en cuivre nu de classe 5, ce câble offre une bonne souplesse à l’installation. Il convient aux montages où le cheminement impose des passages techniques, des entrées de coffrets ou des raccordements sur équipements compacts. Son diamètre extérieur d’environ 10,4 mm reste compatible avec de nombreuses configurations de presse-étoupes et de passages de câbles, tout en conservant une section adaptée aux applications de puissance et de commande moteur associées aux variateurs.

Blindage double pour limiter les perturbations électromagnétiques

Le principal intérêt de ce câble 2YSLCY-J réside dans son blindage, particulièrement pertinent pour les installations avec variateur. Dans ce type d’environnement, les commutations rapides peuvent générer des interférences susceptibles d’affecter d’autres équipements à proximité. Un câble blindé double contribue à réduire ces effets, améliore la compatibilité électromagnétique de l’installation et favorise un câblage plus propre dans les ensembles automatisés, machines, lignes de production et applications motorisées.

Isolation 0,6/1 kV adaptée aux liaisons techniques industrielles

Avec une tension nominale de 0,6/1 kV, ce câble est conçu pour les liaisons électriques nécessitant un niveau d’isolement adapté aux circuits d’alimentation associés aux moteurs et convertisseurs. Sa gaine extérieure en PVC transparent protège l’ensemble tout en laissant apparaître la structure interne du câble, ce qui peut être apprécié pour l’identification visuelle du blindage et du type de construction. Cette conception répond bien aux besoins des installations fixes où l’on recherche un câble technique spécifique aux entraînements électriques.

Conditions de pose et de service adaptées aux environnements exigeants

Ce câble peut être posé à partir de -5 °C et utilisé en service statique dans une plage de température de -40 à 70 °C. Ces caractéristiques le rendent pertinent pour des installations en atelier, local technique ou environnement industriel soumis à des variations thermiques. Son rayon de courbure minimal de 15 fois le diamètre extérieur doit être respecté pour préserver la géométrie du câble, faciliter le maintien du blindage et assurer une pose soignée dans les chemins de câbles, goulottes ou armoires.

Classe CPR Eca pour une intégration claire dans vos choix de câblage

Ce câble blindé 2YSLCY-J est classé Eca selon l’EN 13501-6. Cette donnée permet d’identifier immédiatement son niveau de réaction au feu dans le cadre du marquage CPR, un critère utile lors de la sélection d’un câble pour un projet neuf, une maintenance ou un remplacement à l’identique. Pour l’acheteur professionnel comme pour l’installateur, cette information simplifie le tri entre les différentes familles de câbles électriques et aide à retenir une référence cohérente avec le besoin technique visé.

Un choix pertinent pour moteurs, machines et armoires avec variateur

Le câble blindé double 1kV pour variateur 4G1,5 2YSLCY-J convient particulièrement aux liaisons entre variateur et moteur, ainsi qu’aux équipements où la réduction des perturbations, la souplesse de câblage et la présence d’un conducteur de protection sont des critères essentiels. Son format 4G1,5, son blindage, sa gaine PVC transparente et sa construction cuivre souple en font une solution adaptée aux intégrations techniques précises, en maintenance comme en équipement neuf.
