Câble blindé double 1kV variateur de fréquence 4G6

Câble blindé double 1kV pour variateur de fréquence et alimentation moteur

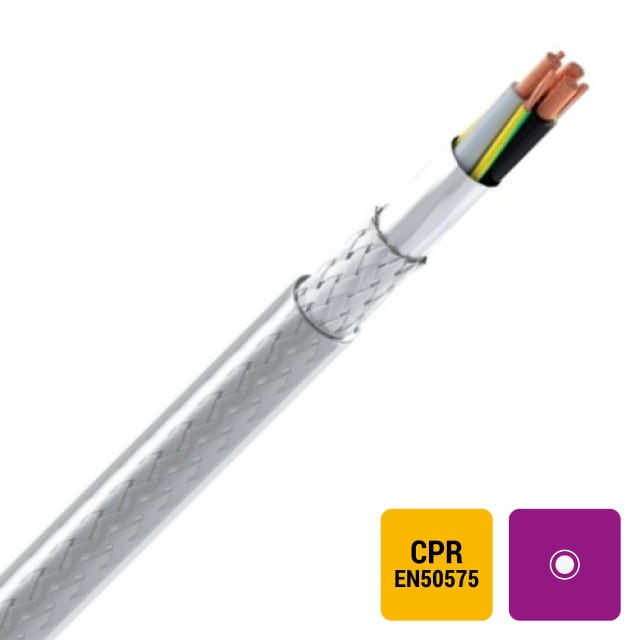

Ce câble blindé double 1kV 4G6 est conçu pour les liaisons entre variateur de fréquence et moteur lorsque la maîtrise des perturbations électromagnétiques fait partie des exigences d’installation. Sa construction de type 2YSLCY-J associe 4 conducteurs souples en cuivre, dont un conducteur de protection, avec un blindage renforcé adapté aux environnements techniques où cohabitent puissance et automatismes. Il convient particulièrement aux équipements motorisés, entraînements, pompes, ventilateurs, convoyeurs et machines nécessitant une alimentation stable en 0,6/1 kV.

Blindage double pour limiter les perturbations en environnement industriel

La structure blindée de ce câble variateur de fréquence contribue à réduire la propagation des interférences électromagnétiques générées par les commutations rapides des entraînements. C’est un point important dans les installations comportant variateurs, armoires de commande, capteurs ou réseaux de communication à proximité. Le blindage double constitue un choix pertinent pour conserver une implantation propre, faciliter l’intégration dans les ensembles électrotechniques et accompagner les exigences de câblage moteur en contexte CEM.

Conducteurs souples 4G6 en cuivre pour un câblage plus pratique

Avec ses 4 conducteurs de 6 mm² en cuivre nu et son âme de classe 5 souple, ce câble offre une bonne maniabilité lors du tirage, du raccordement et de la mise en forme dans les cheminements. La présence du conducteur de protection permet un usage adapté aux liaisons moteur demandant une continuité de terre intégrée. L’identification des conducteurs par couleur aide à sécuriser le repérage au moment du raccordement, notamment dans les coffrets, armoires ou départs de puissance.

Gaine extérieure PVC transparente pensée pour l’usage technique

Sa gaine extérieure en PVC transparent facilite le contrôle visuel du câble et s’inscrit dans les usages fréquents des câbles moteur blindés de cette famille. Ce type de finition est particulièrement apprécié dans les installations où l’on souhaite reconnaître rapidement la construction du câble et distinguer sa fonction des autres liaisons présentes dans le cheminement. Le diamètre extérieur approximatif de 16,4 mm apporte un format cohérent pour les passages en goulottes, chemins de câbles, machines et armoires, tout en conservant une section adaptée à des usages de puissance.

Tenue mécanique et conditions de pose à prendre en compte

Ce câble 4G6 accepte une température de pose comprise entre -5 et 70 °C, ce qui permet son installation dans de nombreuses configurations de chantier ou d’atelier. En service statique, il fonctionne de -40 à 70 °C. Son rayon de courbure minimal de 15 fois le diamètre extérieur doit être respecté pour préserver la géométrie du blindage et faciliter une pose soignée, en particulier dans les virages, entrées d’armoire et raccordements sur machines. Son poids indicatif de 425 kg/km aide également à anticiper la manutention et le dimensionnement des supports.

Tension nominale 0,6/1 kV adaptée aux liaisons moteur et entraînements

Avec une tension nominale Uo de 0,6 kV et U de 1 kV, ce câble blindé répond aux besoins des circuits de puissance associés aux convertisseurs de fréquence et aux moteurs. La section 6 mm² permet de cibler des applications où l’on recherche un compromis entre capacité de transport, souplesse d’installation et compatibilité avec des équipements industriels courants. Il s’intègre naturellement dans les projets de câblage machine, rénovation d’armoire, remplacement de liaison moteur ou création de départ variateur.

Classe de réaction au feu Eca pour les installations courantes

Ce câble est classé Eca selon l’EN 13501-6. Cette information permet d’orienter le choix du produit selon le niveau de classement attendu dans le projet et selon les contraintes définies pour l’installation. Pour l’acheteur professionnel comme pour le tableautier, disposer d’un câble variateur de fréquence blindé double avec données techniques clairement identifiées simplifie la sélection du bon modèle et limite les confusions au moment de la préparation du chantier.
