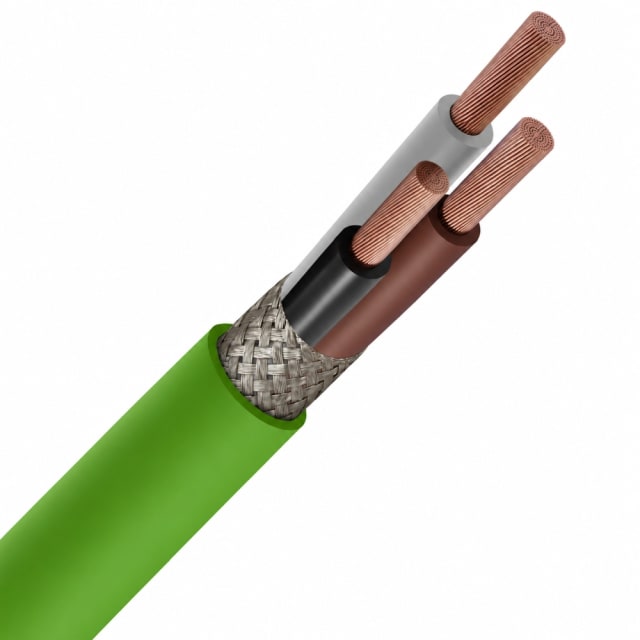

Câble de commande blindé LIHCH LS0H vert 3×1 mm²

Câble de commande blindé LS0H pour liaisons de signal et de pilotage

Ce câble de commande blindé LIHCH LS0H vert 3×1 mm² est conçu pour les circuits de commande, de transmission de signaux et de raccordement d’équipements nécessitant une bonne maîtrise des perturbations électromagnétiques. Sa construction à 3 conducteurs souples en cuivre nu permet une mise en œuvre adaptée aux armoires, coffrets, automatismes et liaisons techniques où la compacité, la souplesse et la lisibilité du câblage sont recherchées.

Blindage par tresse pour limiter les interférences

La présence d’un blindage global par tresse constitue un atout concret pour les environnements électriques sensibles. Elle aide à réduire l’influence des parasites extérieurs sur les signaux de commande et améliore la tenue du câblage à proximité d’autres circuits. Ce type de construction est particulièrement apprécié pour les liaisons de commande, de contrôle et d’instrumentation légère, lorsque la continuité de signal et la propreté de transmission sont importantes.

Gaine extérieure LS0H verte et réaction au feu Cca

Sa gaine extérieure verte en matériau LS0H associe faible émission de fumées et absence d’halogènes, ce qui en fait une solution pertinente pour les installations intérieures où le comportement au feu doit être pris en compte. Le câble est classé Cca selon EN 13501-6, avec niveaux s1, d2 et a1 pour la production de fumée, les gouttelettes enflammées et l’acidité. Cette configuration répond aux besoins des chantiers et installations techniques recherchant un câble de commande blindé à performance feu renforcée.

Section 3×1 mm² souple pour un câblage net et pratique

Avec une section nominale de 1 mm² par conducteur et une âme cuivre de classe 5, ce câble offre une bonne souplesse de travail lors du tirage, du cheminement et du raccordement. Les 3 conducteurs sont identifiés par couleur avec marquage conforme HD 308 S2, ce qui facilite le repérage pendant le montage et la maintenance. L’absence de conducteur de protection confirme son usage dédié aux fonctions de commande, de liaison et de signalisation plutôt qu’à l’alimentation avec terre intégrée.

Format rond compact pour cheminements techniques

Sa géométrie ronde et son diamètre extérieur approximatif de 6,4 mm favorisent une intégration propre dans les goulottes, chemins de câbles, passages techniques et enveloppes électriques. Ce format reste intéressant lorsque plusieurs départs doivent cohabiter dans un espace maîtrisé. Le rayon de courbure minimal de 20 fois le diamètre doit être respecté afin de préserver la structure du câble, notamment le blindage et la stabilité de l’ensemble lors de la pose.

Plage de tension et conditions d’utilisation

Ce câble LIHCH est prévu pour une tension nominale Uo/U de 300/500 V. Il convient aux usages de commande et de raccordement dans des conditions statiques avec une température de service comprise entre -15 °C et +70 °C. La température de pose annoncée de -5 °C à +70 °C apporte une marge utile pour les interventions sur chantier ou en local technique, à condition de respecter les bonnes pratiques de manipulation et de courbure.

Une solution adaptée aux armoires, coffrets et automatismes

Grâce à sa combinaison entre conducteurs souples, blindage tressé, gaine LS0H et classement CPR Cca, ce câble de commande blindé 3×1 mm² répond bien aux besoins des intégrateurs, tableautiers, installateurs et mainteneurs qui recherchent un produit adapté aux environnements techniques exigeants. Il convient particulièrement aux liaisons de commande entre organes de pilotage, capteurs, actionneurs et équipements en coffret, lorsque la maîtrise des perturbations et la tenue au feu du câble font partie des critères de choix.
