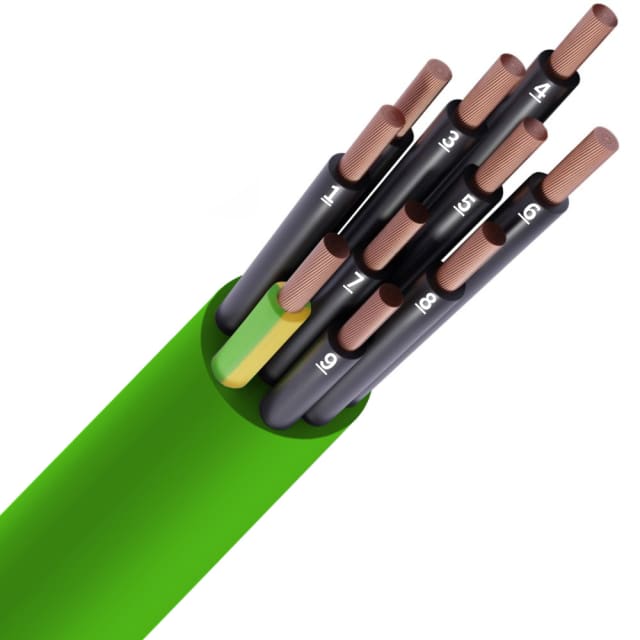

Câble LIHH Cca LS0H vert numéroté 10×0,75 mm²

Câble de commande LS0H pour circuits multiconducteurs compacts

Le câble LIHH Cca LS0H vert numéroté 10×0,75 mm² est conçu pour les liaisons de commande et de signal nécessitant plusieurs conducteurs dans un encombrement maîtrisé. Sa construction ronde, avec 10 conducteurs souples de 0,75 mm², facilite l’intégration dans les armoires, équipements techniques, coffrets et installations où la densité de câblage doit rester propre et lisible. La présence d’un conducteur de protection permet son emploi dans les montages où cette continuité est requise.

Repérage numéroté des conducteurs pour un câblage plus clair

Chaque conducteur est identifié par numérotation, un atout concret pour gagner du temps lors du raccordement, du contrôle et des opérations de maintenance. Sur un câble 10 conducteurs, ce marquage simplifie le suivi des affectations dans les schémas de commande, réduit les risques d’erreur au bornier et améliore la lisibilité lors des interventions ultérieures. Ce format convient particulièrement aux automatismes, aux commandes d’équipements et aux liaisons internes de tableaux.

Âme cuivre souple classe 5 adaptée aux cheminements techniques

Avec ses âmes en cuivre nu de classe 5, ce câble offre la souplesse attendue pour les passages en goulottes, chemins de câbles ou volumes techniques avec plusieurs changements de direction. Sa section nominale de 0,75 mm² convient aux circuits de commande et de signalisation, tandis que son diamètre extérieur d’environ 9,9 mm aide à conserver un faisceau ordonné. Le rayon de courbure minimal de 8 fois le diamètre doit être respecté pour préserver une pose soignée.

Gaine extérieure verte LS0H pour environnements intérieurs techniques

Sa gaine extérieure verte permet un repérage visuel rapide dans les installations où plusieurs familles de câbles cohabitent. La conception LS0H, à faible émission de fumées et sans halogène, en fait une solution adaptée aux environnements intérieurs où l’on recherche une limitation des fumées et des émissions corrosives en cas d’échauffement ou d’incident. Cette configuration est particulièrement appréciée dans les bâtiments techniques, zones de circulation de câbles et ensembles électriques organisés.

Classement Cca s1 d2 a1 pour les exigences de réaction au feu

Ce câble de la série LIHH-JZ bénéficie d’un classement de réaction au feu Cca selon EN 13501-6, avec niveau s1 pour une faible production de fumée, d2 pour les gouttelettes ou particules enflammées persistantes et a1 pour une très faible acidité des émissions. Pour le choix d’un câble de commande destiné à des applications spécifiques, ces données apportent une lecture claire de son comportement attendu dans les environnements où les caractéristiques de réaction au feu font partie des critères de sélection.

Caractéristiques électriques adaptées aux liaisons de commande

Le câble présente une tension nominale de 300/500 V, cohérente avec les usages en commande, signalisation et câblage fonctionnel. Cette configuration le destine aux circuits multiconducteurs de pilotage plutôt qu’à l’alimentation de puissance. L’association entre conducteurs souples, repérage numéroté et présence du vert/jaune en fait une solution pratique pour les ensembles électriques où il faut distribuer plusieurs informations ou ordres dans un seul câble.

Pose et conditions d’utilisation à prendre en compte

Pour l’installation, la température de pose recommandée s’étend de -5 à 70 °C, et la température de service en usage statique va de -15 à 70 °C. Ces valeurs aident à valider l’adéquation du câble avec l’environnement réel de mise en œuvre. Son poids de 169 kg/km donne une indication utile pour l’organisation du chantier, la manutention et le dimensionnement des supports lorsque plusieurs longueurs sont prévues sur une même installation.
