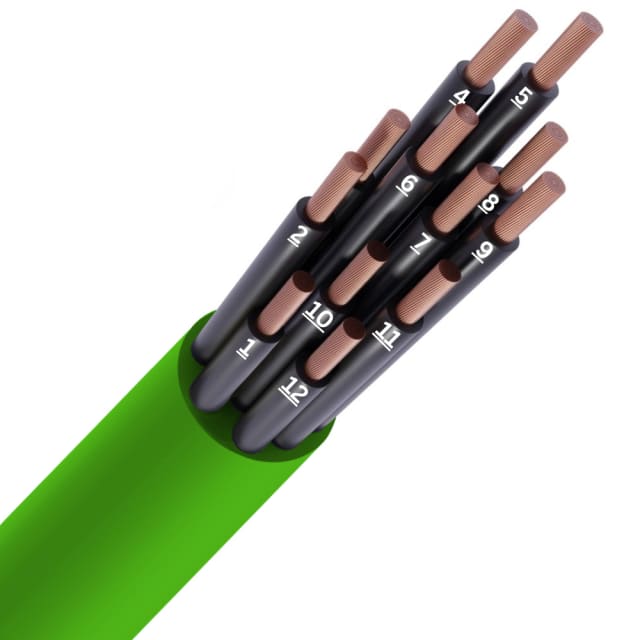

Câble de commande LIHH Cca LS0H vert numéroté 12×0,75 mm²

Câble de commande LIHH Cca LS0H 12×0,75 mm² pour circuits de pilotage et de signalisation

Ce câble de commande LIHH Cca LS0H vert numéroté 12×0,75 mm² est conçu pour les applications de commande, de mesure et de surveillance nécessitant plusieurs conducteurs dans un encombrement maîtrisé. Sa configuration en 12 conducteurs de 0,75 mm² permet d’alimenter et de distribuer proprement des ordres, retours d’état ou signaux de commande dans les armoires, machines, équipements techniques et ensembles de câblage intérieur.

Repérage numéroté des conducteurs pour un câblage plus lisible

Chaque conducteur est identifié par numéros, ce qui facilite le repérage au montage, la lecture du câblage et les opérations de maintenance. Cette identification est particulièrement utile lorsque plusieurs liaisons de commande cohabitent dans un même câble. La version sans conducteur de protection convient aux usages où le PE n’est pas requis dans la constitution du câble.

Âme cuivre souple classe 5 pour une mise en œuvre pratique

Le câble intègre des conducteurs en cuivre nu de classe 5, à structure souple. Cette conception rend le cheminement plus confortable dans les espaces techniques, les passages serrés ou les coffrets où la maniabilité compte. Son diamètre extérieur d’environ 9,9 mm aide à conserver un faisceau compact tout en offrant 12 conducteurs de section 0,75 mm², un bon compromis pour les circuits de commande courants.

Gaine LS0H verte et comportement au feu adapté aux environnements techniques

Sa gaine extérieure verte en version LS0H limite les émissions corrosives et s’inscrit dans les installations où la maîtrise des fumées est recherchée. Le câble est classé Cca s1 d2 a1 selon EN 13501-6, avec faible production de fumée et très faible acidité des émissions. Ce positionnement le rend pertinent pour les cheminements intérieurs de câbles de commande lorsque l’environnement impose une attention particulière au comportement au feu.

Caractéristiques électriques adaptées aux liaisons de commande

Avec une tension nominale de 300/500 V, ce câble de commande LIHH convient aux liaisons de pilotage, de contrôle et d’interconnexion d’équipements. La section de 0,75 mm² est bien adaptée aux signaux de commande et aux alimentations auxiliaires de faible puissance, tout en conservant une installation ordonnée grâce à sa géométrie ronde.

Contraintes de pose à anticiper pour une installation propre

Pour préserver la tenue du câble lors de la mise en œuvre, il convient de respecter ses rayons de courbure minimaux. En pose fixe, le rayon minimal admissible est de 79,2 mm, et en utilisation flexible ou en mouvement libre, il est de 148,5 mm. La température de pose s’étend de -5 à 70 °C, tandis que la plage de service statique va de -15 à 70 °C. Ces valeurs aident à sécuriser le choix du câble selon le mode d’installation et les conditions de fonctionnement prévues.

Un format pertinent pour armoires, automatismes et ensembles de câblage

Grâce à son assemblage multiconducteur, à son repérage numéroté et à sa souplesse, ce câble LIHH-OZ 12×0,75 mm² répond bien aux besoins des tableautiers, intégrateurs et installateurs qui recherchent une liaison claire pour automatismes, borniers, modules de commande et chaînes de signalisation. Il permet de regrouper plusieurs fonctions dans une seule gaine, avec un rendu plus net et une organisation plus simple des circuits.
