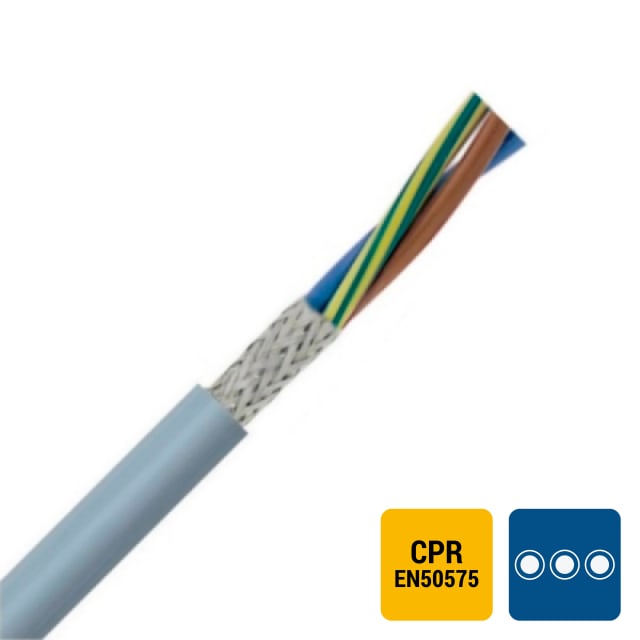

Câble de commande blindé PVC gris LIYCY 5G1,5 mm²

Câble de commande blindé 5 conducteurs pour équipements et armoires

Le câble de commande blindé PVC gris LIYCY 5G1,5 mm² est conçu pour le câblage de circuits de commande, de signalisation et d’alimentation auxiliaire dans les installations industrielles, les coffrets, les armoires électriques et les équipements techniques. Sa composition en 5 conducteurs de 1,5 mm², dont un conducteur de protection vert/jaune, permet de raccorder des organes de commande, capteurs, actionneurs ou équipements nécessitant plusieurs liaisons dans une seule gaine ronde et compacte.

Blindage par tresse pour limiter les perturbations électriques

Ce câble LIYCY-J est doté d’un blindage global par tresse, particulièrement adapté aux environnements où les perturbations électromagnétiques peuvent affecter la transmission des signaux de commande. Ce blindage contribue à réduire l’influence des parasites autour des automatismes, tableaux et lignes de pilotage. Il convient donc aux applications où la stabilité des échanges électriques et la séparation des circuits de commande sont recherchées.

Conducteurs souples en cuivre pour une pose plus pratique

Ses âmes en cuivre nu de classe 5 offrent une structure souple, appréciée pour les cheminements en coffret, les passages dans les goulottes et les raccordements sur appareillages. Cette souplesse facilite la mise en œuvre tout en conservant une section nominale de 1,5 mm² adaptée aux usages de commande avec besoin de robustesse mécanique et de bonne tenue au raccordement. L’identification par couleur des conducteurs, avec marquage selon HD 308 S2, aide à réaliser un câblage plus lisible et plus rapide.

Isolation et gaine PVC pour les environnements techniques courants

L’isolation des conducteurs en PVC et la gaine extérieure PVC grise répondent aux besoins des installations techniques intérieures demandant un câble de commande polyvalent. Sa géométrie ronde et son diamètre extérieur d’environ 9,5 mm apportent un bon compromis entre encombrement, tenue en cheminement et facilité de passage. Ce format convient bien aux montages en armoire, aux liaisons fixes entre équipements et aux installations où une finition propre et structurée est attendue.

Tension nominale 300/500 V adaptée aux circuits de commande

Avec une tension nominale Uo/U de 300/500 V, ce câble de commande blindé est destiné aux circuits de contrôle, de mesure, de commande et d’interconnexion d’équipements. Il répond aux besoins des installations techniques où plusieurs conducteurs doivent être regroupés dans un seul câble avec protection contre les influences extérieures de nature électromagnétique. La présence du conducteur de protection en fait une solution adaptée aux montages nécessitant une continuité de terre intégrée.

Comportement au feu classé Cca pour les installations intérieures

Ce modèle présente une classification de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Cette donnée est utile pour les projets où le choix du câble doit intégrer le comportement au feu en plus des performances électriques. Pour l’installateur ou le bureau d’études, cette caractéristique facilite la sélection d’un câble de commande blindé conforme aux exigences techniques du chantier, notamment dans les bâtiments et espaces d’exploitation recevant de multiples réseaux.

Tenue en service et contraintes de pose à prendre en compte

Le câble accepte une température de pose de -5 à +70 °C et une température de service en usage statique de -15 à +70 °C. Son rayon de courbure minimal de 20 fois le diamètre extérieur doit être respecté pour préserver la structure du blindage et la bonne tenue du câble lors de l’installation. Avec un poids indicatif de 188 kg/km, il s’intègre dans les études de dimensionnement, de transport sur chantier et d’organisation des cheminements techniques.
