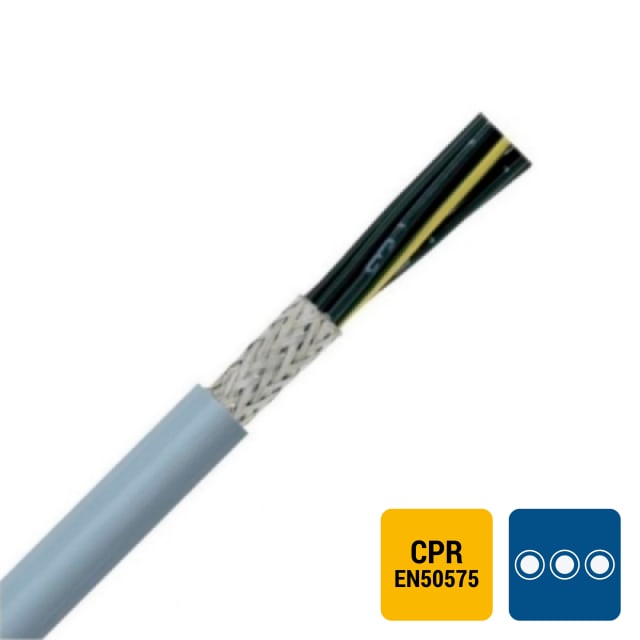

Câble de commande blindé PVC gris LIYCY 10G0,5 mm²

Câble de commande blindé PVC gris 10G0,5 mm² pour signaux et automatismes

Ce câble de commande blindé PVC gris LIYCY 10G0,5 mm² est conçu pour les circuits de commande, de mesure, de signalisation et d’automatisme nécessitant plusieurs conducteurs dans un encombrement maîtrisé. Sa construction en 10 conducteurs de 0,5 mm², avec repérage numérique et conducteur de protection vert/jaune, facilite le câblage des armoires, coffrets, équipements industriels et liaisons de commande où la clarté du repérage est essentielle. Sa géométrie ronde et son diamètre extérieur d’environ 10,1 mm permettent une intégration propre dans les cheminements techniques.

Blindage par tresse pour limiter les perturbations électromagnétiques

Le blindage global par tresse constitue un atout important pour les environnements où circulent des signaux sensibles. Il contribue à réduire l’influence des perturbations électromagnétiques sur les liaisons de commande et de transmission de signaux, ce qui en fait un choix adapté aux installations comportant variateurs, appareillages de pilotage, relais, capteurs ou organes de commande rapprochés d’autres circuits. Cette conception convient particulièrement lorsque la stabilité des échanges de signaux et la maîtrise des interférences sont recherchées.

Âmes cuivre souples classe 5 pour un câblage plus pratique

Les conducteurs en cuivre nu de classe 5 apportent la souplesse nécessaire aux opérations de tirage, de raccordement et de mise en forme dans les espaces techniques. Cette structure facilite le travail dans les armoires de commande, les coffrets de distribution auxiliaire ou les machines où les rayons de passage sont limités. Avec une section nominale de 0,5 mm² par conducteur, ce câble répond aux besoins courants de commande et de signal dans les installations fixes ou les parties mobiles soumises à des contraintes modérées.

Gaine extérieure PVC grise et isolation PVC pour un usage technique polyvalent

La gaine extérieure en PVC gris protège efficacement l’ensemble du câble tout en offrant une finition sobre et professionnelle, facile à identifier dans une installation. L’isolation PVC des conducteurs assure une structure cohérente pour les applications de commande basse tension. Le câble est prévu pour une tension nominale de 300/500 V, ce qui le destine aux circuits de commande et de liaison interne d’équipements électriques, avec une présentation adaptée aux environnements techniques où l’on recherche un câble multiconducteur blindé compact et lisible.

Repérage numérique des conducteurs pour gagner du temps au raccordement

Le repérage des conducteurs par numéros simplifie les interventions de câblage, de contrôle et de maintenance. Sur un câble 10 conducteurs, cette identification améliore nettement la lisibilité lors du raccordement sur borniers, automates, modules d’interface ou composants de commande. La présence d’un conducteur de protection intégré permet également de répondre aux montages nécessitant une continuité de terre dans un seul câble, sans ajouter une liaison séparée.

Classe CPR Cca pour les installations exigeant une réaction au feu identifiée

Ce câble de commande blindé LIYCY-JZ bénéficie d’une classification CPR Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Il s’inscrit ainsi dans les projets où la réaction au feu du câble doit être clairement définie. Cette caractéristique est particulièrement utile pour la sélection de câbles destinés aux bâtiments et installations techniques soumis à des exigences de classement CPR. Pour l’installateur comme pour le bureau d’études, cela permet de choisir une référence de commande blindée cohérente avec les contraintes de chantier et les prescriptions du projet.

Dimensions, rayon de courbure et températures d’utilisation à connaître

Avec un poids indicatif de 138 kg/km, ce câble conserve un bon équilibre entre compacité et robustesse de construction. Son rayon de courbure minimal est de 20 fois le diamètre extérieur, un point à anticiper pour la pose dans les angles, goulottes, chemins de câbles ou passages étroits. Il peut être posé entre -5 °C et +70 °C, et utilisé en service statique de -15 °C à +70 °C. Ces valeurs aident à sécuriser le choix du câble dans les environnements techniques où les conditions de pose et d’exploitation doivent être précisément prises en compte.
