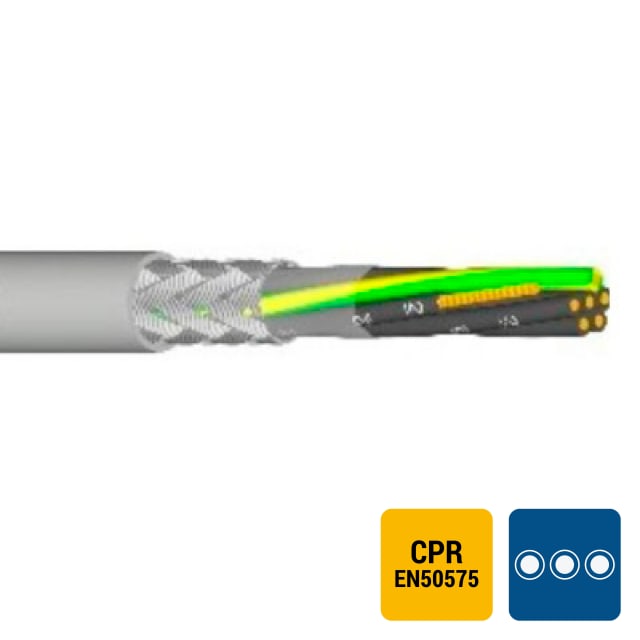

Câble de commande blindé PVC gris 12G0,75 mm² Cca LIYCY

Câble de commande blindé pour environnements sensibles aux perturbations

Le câble de commande blindé PVC gris 12G0,75 mm² Cca LIYCY est conçu pour le câblage des circuits de commande, de signalisation et de raccordement d’équipements électriques lorsque la stabilité de transmission doit être préservée face aux influences électromagnétiques. Sa tresse de blindage globale limite les perturbations et le couplage parasite, ce qui en fait une solution adaptée aux armoires, automatismes, machines, installations techniques et liaisons de commande multiconducteurs.

Configuration 12 conducteurs souples avec conducteur de protection

Cette version 12G0,75 mm² intègre 12 conducteurs en cuivre nu de classe 5, donc souples et plus faciles à travailler lors du tirage, du repérage et du raccordement. La présence d’un conducteur de protection permet de répondre aux besoins des montages où la continuité de terre doit être prévue dans le même câble. Les âmes numérotées facilitent l’identification des circuits au moment du câblage, de la maintenance ou des extensions d’installation, avec un gain de temps appréciable sur les faisceaux de commande complexes.

Blindage par tresse pour le contrôle et la transmission de signaux

Le blindage global par tresse constitue un point clé sur ce câble LIYCY-JZ. Il contribue à réduire l’impact des interférences électromagnétiques générées par les équipements voisins, variateurs, moteurs ou lignes de puissance. Ce type de construction est particulièrement recherché pour les applications de commande et de retour d’information, où il est important de limiter les perturbations sur les signaux de faible intensité. La géométrie ronde et la gaine extérieure PVC grise assurent en parallèle une présentation propre et régulière dans les chemins de câbles, coffrets et passages techniques.

Gaine PVC grise et comportement adapté aux usages de câblage courant

L’isolation des conducteurs en PVC et la gaine extérieure en PVC offrent une solution cohérente pour les installations de commande en environnement intérieur technique. Le câble présente un diamètre extérieur d’environ 10,4 mm, ce qui permet de conserver un encombrement maîtrisé malgré ses 12 conducteurs. Son rayon de courbure minimal de 20 fois le diamètre doit être respecté pour préserver la structure du blindage et la tenue mécanique du câble, notamment lors des mises en œuvre dans les armoires, goulottes, passages latéraux et zones de raccordement.

Classe CPR Cca pour les projets exigeant un câble identifié au feu

Ce câble de commande appartient à une construction CPR classée Cca selon l’EN 13501-6, avec niveaux s3, d2 et a3. Il convient donc aux projets où la sélection du câble prend en compte la réaction au feu et l’identification claire de la classe CPR du produit. Pour l’installateur comme pour le bureau d’études, cette désignation permet de choisir plus facilement un câble de commande blindé adapté aux prescriptions techniques du chantier, tout en conservant une section de 0,75 mm² courante pour de nombreux circuits de contrôle.

Caractéristiques électriques et thermiques utiles à la mise en œuvre

Le câble affiche une tension nominale de 300/500 V, adaptée aux usages classiques de commande et de liaison d’équipements. Sa température de pose s’étend de -5 à +70 °C, ce qui aide à planifier l’installation dans de bonnes conditions, tandis que sa plage de service statique de -15 à +70 °C convient aux environnements techniques courants. Avec un poids indicatif de 201 kg/km, il conserve un bon compromis entre densité de conducteurs, blindage et maniabilité sur chantier ou en atelier de câblage.

Un format pertinent pour les armoires, automatismes et liaisons multivoies

Le câble de commande blindé PVC gris 12G0,75 mm² Cca LIYCY répond aux besoins des professionnels recherchant une liaison multivoies compacte, souple et blindée pour centraliser plusieurs ordres, retours ou alimentations de commande dans un seul câble. Il s’intègre naturellement dans les applications d’automatisme, de commande industrielle, de câblage machine et de raccordement d’organes de contrôle, avec l’avantage d’une identification numérotée des conducteurs et d’une construction pensée pour les environnements où la maîtrise des perturbations électriques est un vrai critère de choix.
