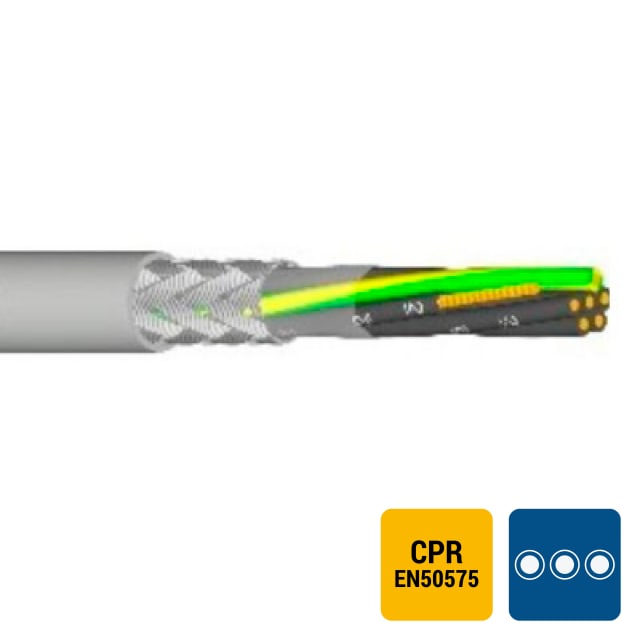

Câble de commande blindé PVC gris LIYCY 21G1,5mm² Cca

Câble de commande blindé pour circuits de pilotage et de signalisation

Le câble de commande blindé PVC gris LIYCY 21G1,5mm² Cca est conçu pour le câblage des circuits de commande, de mesure, de signalisation et d’asservissement lorsque la protection contre les perturbations électromagnétiques est recherchée. Sa construction multiconducteurs avec 21 âmes de 1,5 mm² permet de regrouper plusieurs fonctions dans une seule liaison, ce qui simplifie l’intégration dans les armoires, machines, équipements techniques et ensembles de pilotage.

Blindage tressé pour limiter les perturbations électriques

Ce câble LIYCY-JZ intègre un blindage global par tresse, particulièrement adapté aux environnements où cohabitent câbles de commande et équipements susceptibles de générer des interférences. Ce blindage contribue à préserver la stabilité des signaux de commande et à sécuriser les échanges entre organes de contrôle, capteurs et actionneurs. C’est un choix pertinent pour les installations où la régularité du signal et la maîtrise des parasites sont importantes.

21 conducteurs souples numérotés pour un repérage plus simple

Avec ses 21 conducteurs en cuivre nu de classe 5, ce câble offre une bonne souplesse de mise en œuvre tout en conservant une section de 1,5 mm² adaptée aux usages de commande nécessitant une capacité de raccordement sérieuse. L’identification par numérotation des conducteurs facilite le repérage au câblage, réduit les risques d’erreur lors du raccordement et fait gagner du temps sur les opérations d’installation, de maintenance ou de modification d’un circuit existant. La présence d’un conducteur de protection est également un atout pour les configurations qui l’exigent.

Gaine PVC grise robuste et format rond facile à intégrer

Sa gaine extérieure en PVC gris protège l’ensemble des conducteurs dans une géométrie ronde pratique pour le passage en cheminement, en coffret ou en enveloppe technique. Son diamètre extérieur d’environ 18 mm reste cohérent avec une architecture multiconducteurs de 21G1,5 mm² et permet d’anticiper plus facilement l’encombrement dans les passages de câbles, presse-étoupes et zones de raccordement. Ce format convient bien aux installations recherchant un câble de commande blindé compact au regard du nombre de conducteurs embarqués.

Performance feu Cca pour les environnements exigeant un câble CPR

Ce modèle se distingue par sa classification de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Il répond ainsi aux besoins des projets où le choix d’un câble de commande CPR fait partie du cahier des charges. Pour l’installateur comme pour le prescripteur, cette classification apporte une identification claire du niveau de performance attendu sur la réaction au feu, en complément des exigences techniques de l’installation.

Caractéristiques électriques adaptées aux liaisons de commande

Le câble présente une tension nominale de 300/500 V, adaptée aux applications de commande et de liaison interne d’équipements. L’isolation des conducteurs en PVC contribue à une utilisation cohérente sur des circuits de pilotage, de contrôle et de transmission de signaux dans de nombreux ensembles électrotechniques. Cette configuration en 21G1,5 mm² est particulièrement intéressante lorsque plusieurs ordres, retours d’état ou alimentations de fonctions auxiliaires doivent transiter dans une seule gaine.

Conditions de pose et contraintes mécaniques à anticiper

Pour la mise en œuvre, la température de pose annoncée s’étend de -5 à 70 °C, avec une plage de service statique de -15 à 70 °C. Le rayon de courbure minimal est de 20 fois le diamètre extérieur, un point important à prendre en compte lors du cheminement et de l’entrée dans les coffrets afin de préserver la structure du blindage et le confort de raccordement. Avec un poids de 640 kg/km, ce câble est à prévoir pour des installations fixes où la tenue, l’organisation du câblage et la concentration de conducteurs priment sur la recherche d’un câble ultra léger.
