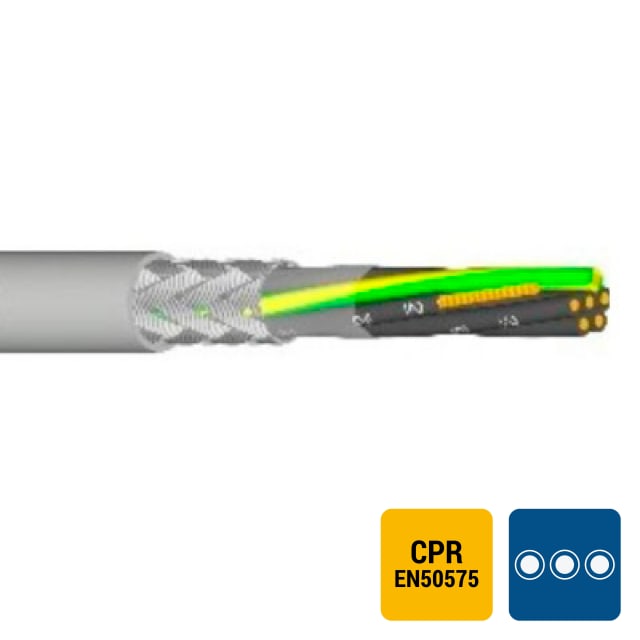

Câble de commande blindé PVC gris 3G1,5 mm² Cca LIYCY

Câble de commande blindé pour circuits de pilotage et de contrôle

Le câble de commande blindé PVC gris 3G1,5 mm² Cca LIYCY est conçu pour le câblage des circuits de commande, de signalisation et d’alimentation auxiliaire lorsque la stabilité de transmission et la maîtrise des perturbations électromagnétiques sont recherchées. Sa configuration en 3 conducteurs avec conducteur de protection intégré permet de raccorder simplement des équipements de commande, armoires, coffrets, automatismes et liaisons techniques nécessitant une section de 1,5 mm².

Blindage par tresse pour limiter les interférences

Ce câble LIYCY-JZ intègre un blindage global par tresse, particulièrement adapté aux environnements où circulent des équipements susceptibles de générer des parasites électriques. Ce blindage contribue à réduire l’influence des perturbations électromagnétiques sur les signaux de commande et sur les liaisons sensibles. Il convient ainsi aux installations où la propreté du signal et la séparation fonctionnelle entre puissance et commande sont des points importants.

Conducteurs souples 3G1,5 mm² pour une mise en œuvre pratique

Ses âmes en cuivre nu de classe 5, souples, facilitent le passage dans les cheminements et le raccordement dans les enveloppes techniques. La section nominale de 1,5 mm² offre un bon compromis entre capacité de raccordement, tenue mécanique et encombrement. L’identification des conducteurs par numérotation permet de repérer plus facilement les circuits lors du câblage, de la maintenance ou des interventions d’extension.

Gaine extérieure PVC grise ronde adaptée aux cheminements techniques

La gaine extérieure en PVC gris associée à une géométrie ronde favorise une pose propre dans les armoires, goulottes et parcours techniques. Avec un diamètre extérieur approximatif de 7,3 mm, ce câble conserve un format compact pour son niveau d’équipement. Son rayon de courbure minimal de 20 fois le diamètre doit être pris en compte pour préserver le câble lors de la pose, notamment dans les changements de direction et les espaces resserrés.

Classification CPR Cca pour les installations exigeant un câble identifié

Ce modèle est classé Cca selon l’EN 13501-6, avec performances déclarées s3, d2 et a3. Cette désignation permet d’identifier précisément le comportement de la famille de câble au regard de la réaction au feu selon sa classification CPR. Pour l’acheteur professionnel comme pour l’installateur, cette information facilite le choix d’un câble de commande blindé clairement positionné pour les projets où la classe CPR fait partie des critères de sélection du matériel.

Tension nominale 300/500 V pour les usages de commande

Le câble présente une tension nominale Uo/U de 300/500 V, adaptée aux applications courantes de commande et de liaison électrique dans les équipements techniques. Cette valeur correspond bien aux besoins des circuits de pilotage, de contrôle et d’alimentation de fonctions annexes dans de nombreux ensembles industriels et tertiaires. La présence du conducteur de protection ajoute un atout pratique lorsqu’une continuité de terre doit être prévue directement dans le câble.

Plage de température et données de pose à connaître

Pour la mise en œuvre, la température de pose est donnée de -5 à +70 °C. En service statique, la plage de température annoncée va de -15 à +70 °C. Ces valeurs aident à vérifier l’adéquation du câble avec son environnement d’installation. Le poids indicatif de 109 kg/km est également utile pour anticiper le transport, la manutention et le dimensionnement des supports lors des chantiers ou des approvisionnements en longueur importante.
