Câble de commande blindé PVC gris numéroté 3G1 mm²

Câble de commande blindé PVC gris 3G1 mm² pour circuits de pilotage

Ce câble de commande blindé PVC gris numéroté 3G1 mm² de type LiYCY-JZ est conçu pour le câblage des circuits de commande, de signalisation et de pilotage qui demandent à la fois souplesse de pose et protection contre les perturbations électromagnétiques. Sa construction ronde, avec 3 conducteurs souples en cuivre de 1 mm² dont un conducteur de protection vert/jaune, convient particulièrement aux armoires, équipements automatisés, coffrets techniques et liaisons de contrôle où l’identification rapide des fils et la maîtrise des interférences sont importantes.

Blindage par tresse pour limiter les perturbations électromagnétiques

Le blindage global par tresse est un vrai atout dans les environnements où cohabitent câbles de puissance, organes de commande et équipements sensibles. Il aide à réduire l’influence des parasites électromagnétiques sur les signaux transmis et contribue à une installation plus propre sur le plan CEM. Pour les circuits de commande, de mesure ou de retour d’information, ce type de câble blindé apporte une solution adaptée lorsque la stabilité de transmission prime sur un simple câble non blindé.

Conducteurs souples numérotés pour un câblage plus lisible

Avec ses âmes en cuivre nu de classe 5, ce câble offre une bonne souplesse pour le passage en cheminement technique, en coffret ou en machine. Les conducteurs noirs à repérage numérique facilitent le raccordement, le contrôle et les opérations de maintenance, notamment quand plusieurs liaisons sont regroupées dans une même armoire. La présence du conducteur de protection permet de répondre aux montages qui nécessitent une continuité de terre intégrée directement dans le câble.

Isolation et gaine PVC adaptées aux usages courants en environnement technique

L’isolation des conducteurs en PVC et la gaine extérieure PVC grise forment un ensemble pensé pour les applications de commande en pose fixe ou en cheminement nécessitant un câble souple et compact. Le diamètre extérieur d’environ 6,4 mm facilite l’intégration dans de nombreux passages de câbles, gaines et goulottes, tout en conservant une section de 1 mm² appréciée pour les liaisons de commande demandant une capacité de courant supérieure à celle des petites sections de signal.

Comportement au feu classé Cca s3 d2 a3

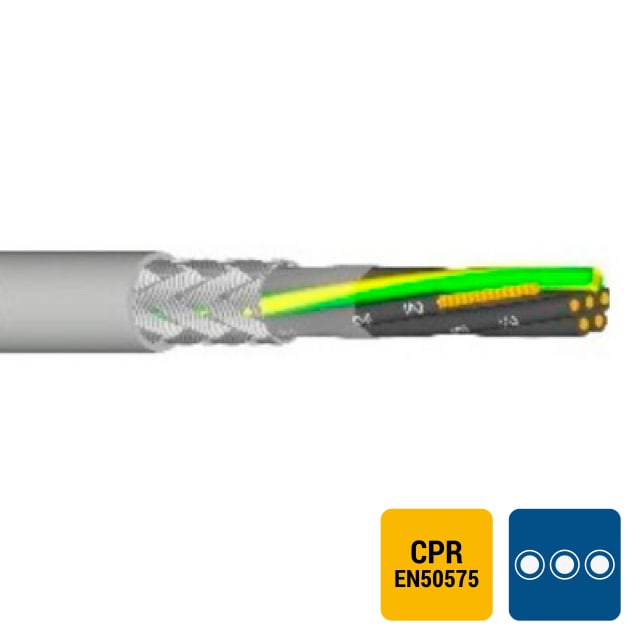

Ce modèle dispose d’un classement de réaction au feu Cca s3 d2 a3 selon EN 13501-6. Ce point est utile pour les installations où le choix du câble doit aussi tenir compte du comportement en cas d’incendie. Le marquage CPR visible sur le visuel produit confirme cette orientation. Pour l’installateur, cela permet de sélectionner un câble de commande blindé cohérent avec des projets intégrant des exigences de classement feu sur les réseaux de câblage.

Format 3G1 mm² 300/500 V pour une large palette d’applications de commande

Sa tension nominale Uo/U de 300/500 V autorise son emploi sur de nombreux circuits de commande et d’asservissement en environnement industriel ou tertiaire. Le format 3G1 mm² est pertinent lorsque l’installation requiert trois conducteurs avec terre, par exemple pour alimenter et piloter certains organes auxiliaires, réaliser des liaisons de commande de machines ou raccorder des équipements techniques dans un coffret. Le marquage LiYCY-JZ aide à identifier immédiatement une version blindée, numérotée et avec conducteur de protection.

Pose, rayon de courbure et plage de température

Pour la mise en œuvre, ce câble accepte une température de pose de -5 à 70 °C et une plage de service statique de -15 à 70 °C. Son rayon de courbure minimal est de 20 fois le diamètre extérieur, un point à prendre en compte pour préserver la géométrie du câble et l’intégrité du blindage lors du cheminement. Avec un poids indicatif de 81 kg/km et une longueur de rouleau ou bobine de 500 m, il convient aussi bien aux préparations d’atelier qu’aux chantiers nécessitant des longueurs continues et une gestion propre des découpes.

Un choix pertinent pour armoires, machines et liaisons de sécurité technique

Ce câble de commande blindé PVC gris numéroté 3G1 mm² s’adresse aux professionnels qui recherchent une solution souple, blindée et facile à repérer pour les installations de contrôle. Il trouve naturellement sa place dans les armoires électriques, machines, automatismes, ensembles de commande et liaisons techniques où la présence d’un conducteur de protection, d’un blindage tressé et d’une gaine grise compacte simplifie le choix du bon câble selon l’usage visé.
