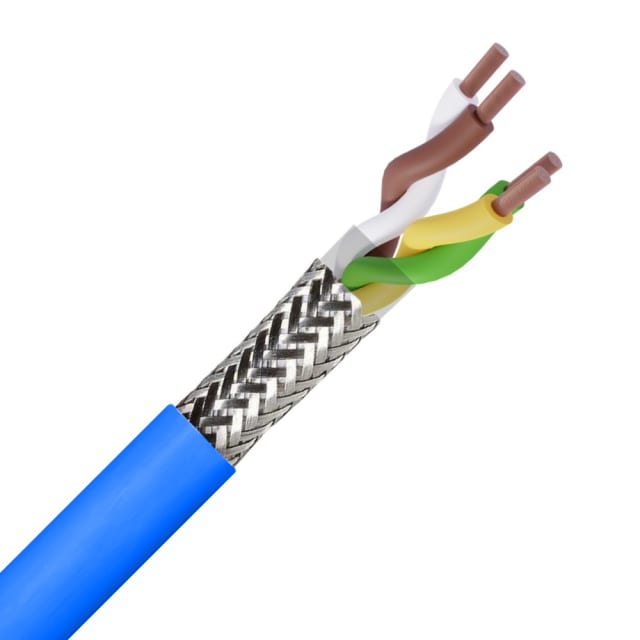

Câble LIYCY blindé pairé PVC bleu 2x2x0,34 mm² DIN 47100

Câble LIYCY blindé pairé pour la transmission de signaux et la commande

Ce câble LIYCY blindé pairé PVC bleu 2x2x0,34 mm² DIN 47100 est conçu pour les liaisons de commande, de mesure et de transmission de signaux en environnement technique. Sa construction en 2 paires torsadées favorise une organisation propre des circuits de faible section, tout en aidant à limiter les perturbations sur les liaisons sensibles. Il convient particulièrement aux équipements de commande, d’automatisme, d’instrumentation et aux montages où la stabilité du signal et la compacité du câble sont recherchées.

Construction pairée et blindage global par tresse

Sa composition repose sur 4 conducteurs en cuivre nu, souples de classe 5, regroupés en 2 paires. Cette géométrie pairée constitue un vrai avantage pour les applications de commande et de transmission basse fréquence, car elle facilite le câblage par fonctions et contribue à une meilleure tenue des signaux. Le blindage global par tresse renforce la protection contre les influences électromagnétiques extérieures, un point important dans les armoires, machines, cheminements techniques et installations comportant plusieurs circuits à proximité.

Repérage couleur DIN 47100 pour un câblage plus lisible

L’identification des conducteurs par couleur selon DIN 47100 simplifie le repérage lors du raccordement et des opérations de maintenance. Ce mode de marquage est apprécié sur les câbles de commande multipaires, car il permet de distinguer rapidement les conducteurs sans ajout de repères improvisés. Pour l’installateur comme pour l’intégrateur, cela se traduit par un câblage plus clair, plus fluide à poser et plus facile à contrôler dans le temps.

Gaine PVC bleue et dimensions adaptées aux intégrations soignées

La gaine extérieure en PVC bleu apporte une identification visuelle immédiate du câble dans l’installation, ce qui peut être utile pour différencier les réseaux ou les fonctions sur site. Avec un diamètre extérieur d’environ 6,9 mm, ce câble rond reste simple à intégrer dans les passages techniques, goulottes, coffrets et armoires. Son poids de 60 kg/km et sa section de 0,34 mm² par conducteur en font une solution bien adaptée aux liaisons de commande compactes demandant souplesse de mise en œuvre et encombrement maîtrisé.

Tenue électrique et comportement au feu pour les environnements exigeants

Ce modèle présente une tension nominale Uo/U de 300/500 V, adaptée à de nombreuses applications de commande et de signal. Il bénéficie également d’un classement CPR Cca avec performances s3, d2 et a3. Ce positionnement le destine aux installations où le choix du câble doit aussi prendre en compte son comportement déclaré en réaction au feu. Pour un projet soumis à des exigences de sélection précises sur les câbles de commande, ce niveau de classification constitue un critère de choix utile dès l’étude.

Souplesse de pose et conditions d’utilisation à connaître

Grâce à son âme souple de classe 5, ce câble LIYCY DIN 47100 se prête bien aux cheminements nécessitant une certaine aisance de manipulation lors de la pose. La température de pose admise s’étend de -5 à +50 °C, tandis que la plage de service en installation statique va de -15 à +70 °C. Le rayon de courbure minimal recommandé est de 20 fois le diamètre extérieur : cette donnée est importante pour préserver la structure pairée, le blindage tressé et la bonne tenue mécanique du câble dans les angles, traversées et entrées de coffrets.

Un format 2x2x0,34 mm² pertinent pour l’automatisme et les circuits de commande

Le format 2x2x0,34 mm² répond aux besoins courants des liaisons de commande à plusieurs conducteurs, lorsque l’on recherche un câble blindé pairé compact, lisible et simple à intégrer. Il convient aux montages de capteurs, aux liaisons de signalisation, aux équipements de pilotage et à différents circuits de transmission interne sur machines et installations techniques. Pour les professionnels qui veulent un câble de commande blindé PVC bleu avec repérage DIN 47100 et construction par paires, cette version constitue une solution ciblée, cohérente et directement exploitable sur des montages soignés.
