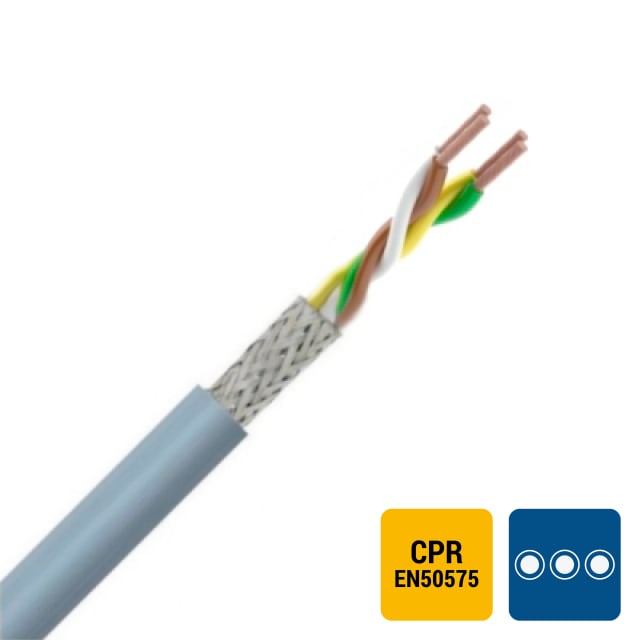

Câble de commande blindé PVC pairé gris 6x2x0,5 mm²

Câble de commande blindé pairé pour transmissions de signaux en environnement perturbé

Ce câble de commande blindé PVC pairé gris 6x2x0,5 mm² de type LiYCY-DIN est conçu pour les liaisons de commande, de mesure et de signal nécessitant une bonne tenue aux perturbations électromagnétiques. Sa construction en 6 paires torsadées permet d’organiser proprement les circuits de faible puissance, tout en limitant les interactions entre conducteurs. Il convient particulièrement aux armoires, automatismes, équipements de régulation, interfaces de contrôle et circuits de transmission analogiques ou numériques à l’intérieur des installations.

Construction 6 paires torsadées pour un câblage clair et fonctionnel

Avec 12 conducteurs au total, regroupés en 6 paires, ce câble facilite le repérage et la répartition des liaisons de commande. La section de 0,5 mm² offre un bon compromis entre compacité, souplesse de pose et capacité de raccordement sur de nombreux équipements. L’âme en cuivre nu de classe 5 souple simplifie les opérations de câblage dans les espaces techniques et accompagne mieux les cheminements comportant plusieurs points de raccordement. L’identification par couleur selon le principe DIN 47100 aide à structurer les connexions sur les installations multi-signaux.

Blindage par tresse pour limiter les parasites électriques

Le blindage global par tresse constitue un atout important pour les applications où circulent des signaux sensibles. Il contribue à réduire l’influence des perturbations extérieures générées par les moteurs, variateurs, contacteurs ou autres équipements électriques proches. Ce câble de commande blindé pairé est ainsi pertinent lorsque la continuité et la lisibilité des informations transmises priment, notamment dans les circuits de pilotage, de retour d’état, de capteurs ou de communication interne entre appareils.

Isolation et gaine PVC adaptées aux usages de commande courants

L’isolation des conducteurs en PVC et la gaine extérieure PVC grise répondent aux besoins classiques des installations de commande en ambiance intérieure. La géométrie ronde du câble favorise une mise en place régulière dans les chemins de câbles, goulottes, conduits ou coffrets. Son diamètre extérieur d’environ 11,3 mm permet de conserver un encombrement maîtrisé tout en intégrant 6 paires blindées. L’absence de conducteur de protection confirme son orientation vers la transmission de signaux et la commande, plutôt que vers l’alimentation d’équipements nécessitant un conducteur vert/jaune dédié.

Souplesse de pose et contraintes mécaniques bien maîtrisées

Grâce à sa construction souple, ce câble LiYCY-DIN s’intègre plus facilement dans les installations où les passages demandent de la précision. Le rayon de courbure minimal de 20 fois le diamètre doit être respecté pour préserver la structure du câble et la stabilité des paires. La température de pose de -5 à 50 °C permet une installation dans de nombreuses conditions de chantier, tandis que la plage de service statique de -15 à 70 °C le rend compatible avec un usage durable dans les environnements techniques courants. Son poids de 168 kg/km apporte également un repère utile pour anticiper la manutention et le dimensionnement des supports.

Tension nominale compatible avec les circuits de commande et de liaison

Ce modèle affiche une tension nominale Uo de 300 V et U de 500 V, ce qui correspond bien aux usages de commande, de liaison et d’instrumentation de faible puissance. Il peut être retenu pour raccorder différents organes de contrôle au sein d’une même installation, avec une structure pensée pour séparer proprement plusieurs voies de signal. Le format 6x2x0,5 mm² est particulièrement intéressant lorsqu’il faut centraliser plusieurs informations dans un seul câble, tout en conservant un câblage rationnel et une gaine extérieure peu encombrante.

Classement CPR Cca pour une sélection plus précise du câble

Ce câble de commande blindé gris bénéficie d’un classement de réaction au feu CPR Cca avec niveaux s3, d2 et a3. Cette information est importante pour les professionnels qui doivent sélectionner un câble en cohérence avec les exigences du projet et les contraintes du bâtiment. Au-delà de sa fonction de transmission, ce classement aide à orienter le choix vers une référence techniquement adaptée lorsque le comportement au feu fait partie des critères de sélection au même titre que le blindage, le nombre de paires, la souplesse ou le diamètre extérieur.
