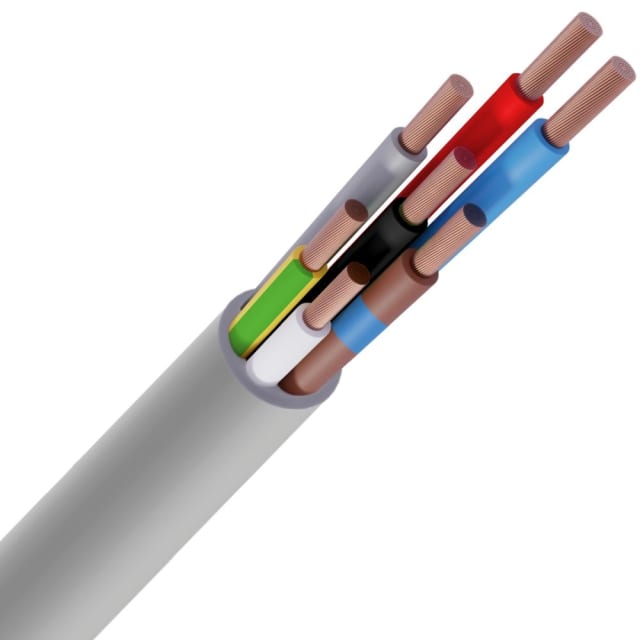

Câble LIYY PVC gris Cca 7G0,75 mm² LIYY7X0,75-J-CCA B

Câble LIYY PVC gris Cca 7G0,75 mm² pour circuits de commande multiconducteurs

Ce câble LIYY 7G0,75 mm² à gaine PVC grise est conçu pour les liaisons de commande, de signalisation et d’alimentation de fonctions auxiliaires lorsqu’un câble souple multiconducteur est recherché. Sa configuration en 7 conducteurs avec conducteur de protection intégré permet de raccorder plusieurs fonctions dans un seul câble, tout en conservant une implantation propre et lisible dans les armoires, équipements techniques et montages industriels.

Âmes cuivre souples pour un câblage plus pratique

Grâce à ses conducteurs en cuivre nu de section nominale 0,75 mm² et à son âme de classe 5 souple, ce câble facilite les passages, le façonnage et le raccordement dans les environnements où la maniabilité compte. Cette souplesse est particulièrement utile pour les installations de commande, les équipements électrotechniques, les coffrets et les ensembles nécessitant un câble plus facile à mettre en œuvre qu’un conducteur rigide.

Repérage par couleurs et présence du conducteur de protection

Le repérage des conducteurs par couleur simplifie l’identification lors du câblage et des opérations de maintenance. La présence d’un conducteur de protection constitue un vrai avantage pour les applications qui exigent à la fois plusieurs conducteurs actifs et une liaison de protection dans le même câble. Cette configuration 7G est donc adaptée aux montages où la sécurité de raccordement et la clarté du repérage sont importantes.

Gaine PVC grise ronde pour une intégration nette

Sa gaine extérieure en PVC gris et sa géométrie ronde favorisent une pose propre dans les chemins de câbles, goulottes, coffrets et passages techniques. Le diamètre extérieur approximatif de 7,5 mm permet de conserver un encombrement mesuré au regard du nombre de conducteurs intégrés. Le câble est non blindé, ce qui en fait une solution pertinente pour les usages de commande courants lorsque le blindage global n’est pas nécessaire.

Classement Cca pour les installations attentives au comportement au feu

Ce câble LIYY bénéficie d’une classification de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Pour l’installateur comme pour le prescripteur, cela apporte une information claire sur son comportement face au feu, à la fumée, aux gouttelettes enflammées et à l’acidité des effluents. C’est un point de choix important dans les projets où le niveau de classification du câble doit être identifié précisément dès la phase de sélection.

Tension nominale et conditions d’utilisation à connaître

Ce modèle est donné pour une tension nominale Uo/U de 300/500 V, ce qui le destine aux circuits de commande et de liaison compatibles avec cette plage d’utilisation. Il accepte une température de pose de -5 à +70 °C et une température de service statique de -15 à +70 °C. Ces valeurs aident à valider rapidement son adéquation avec l’environnement prévu, notamment dans les installations techniques intérieures et les montages fixes.

Rayon de courbure adapté aux poses fixes et aux cheminements soignés

Pour préserver de bonnes conditions de mise en œuvre, le rayon de courbure minimal est de 8 fois le diamètre du câble. En pratique, cela correspond à 60 mm en installation fixe et à 112,5 mm en utilisation flexible ou en mouvement libre. Ces indications sont utiles pour préparer les passages en coffret, anticiper les entrées de presse-étoupes et éviter des courbures trop serrées sur les parcours compacts.

Un format pertinent pour l’appareillage, les coffrets et les automatismes

Avec ses 7 conducteurs de 0,75 mm², son poids d’environ 105 kg/km et sa construction souple en PVC gris, ce câble de commande LIYY répond bien aux besoins de câblage d’équipements, d’armoires, de coffrets de commande et de liaisons multiconducteurs techniques. Il constitue un choix cohérent lorsque l’on recherche un câble rond, souple, non blindé, avec terre intégrée et repérage couleur, pour obtenir un câblage clair, compact et facile à exploiter.
