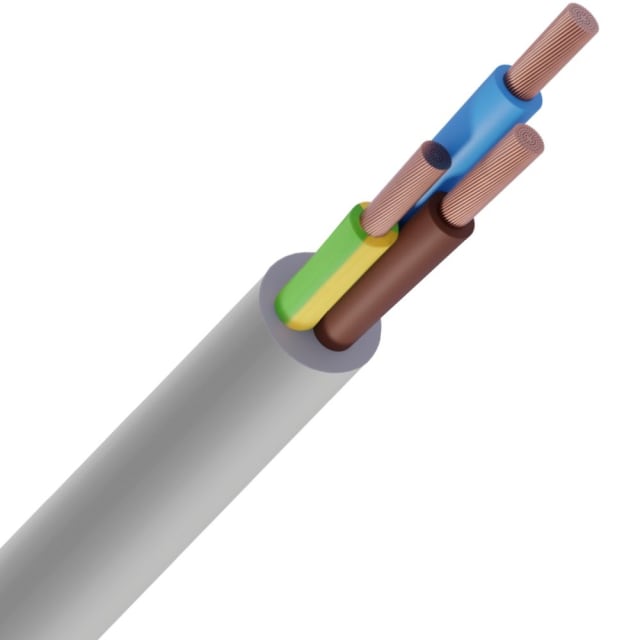

Câble de commande LIYY PVC gris 3G1 mm² Cca HAR HD308

Câble de commande LIYY PVC gris 3G1 mm² pour circuits de pilotage et de raccordement

Ce câble de commande LIYY PVC gris 3G1 mm² est conçu pour les applications de commande, de signalisation et de raccordement nécessitant trois conducteurs souples, dont un conducteur de protection. Sa configuration 3G1 facilite l’alimentation et le pilotage d’équipements, d’armoires, d’organes de commande ou de petits ensembles électrotechniques avec une section de 1 mm² adaptée aux liaisons fonctionnelles courantes.

Conducteurs souples en cuivre pour une pose plus pratique

Grâce à son âme en cuivre nu de classe 5, ce câble offre une grande souplesse à la mise en œuvre. Cette construction est particulièrement appréciée lorsqu’il faut cheminer dans des volumes réduits, réaliser des passages dans des goulottes, coffrets ou bâtis de machines, ou encore accompagner des raccordements demandant un câble plus maniable qu’une version rigide. L’identification des conducteurs par couleur avec marquage selon HD 308 simplifie le repérage au moment du câblage.

Isolation et gaine PVC grise pour un usage de commande clair et polyvalent

L’isolation des conducteurs en PVC associée à une gaine extérieure PVC grise constitue une solution classique et lisible pour les câbles de commande LIYY. La géométrie ronde et le diamètre extérieur d’environ 6,1 mm permettent une intégration soignée dans les installations. Le coloris gris s’intègre naturellement dans les environnements techniques, tableaux, armoires et chemins de câbles où une présentation propre et homogène est recherchée.

Version avec conducteur de protection pour les montages 3G1

La présence d’un conducteur de protection est un point essentiel pour les montages où la continuité de terre doit être prévue dans le même câble. Cette version 3G1 convient ainsi aux raccordements combinant phase, neutre et protection, ou à d’autres schémas de commande intégrant le vert/jaune selon les besoins du matériel raccordé. Cela permet de centraliser les liaisons utiles dans un seul câble et de gagner en lisibilité lors de l’installation.

Comportement au feu Cca s3 d2 a3 pour les environnements exigeant une classification déclarée

Ce câble de commande LIYY dispose d’une classification de réaction au feu Cca avec niveaux s3, d2 et a3. Cette donnée intéresse les professionnels qui doivent sélectionner un câble avec comportement au feu clairement identifié pour leurs projets techniques. Elle permet de choisir la bonne référence lorsque la documentation chantier ou le cahier technique impose une classe déclarée, sans se limiter à une simple désignation commerciale.

Caractéristiques électriques et dimensionnelles adaptées aux installations techniques

Avec une tension nominale Uo/U de 300/500 V, ce câble répond aux usages de commande et de raccordement compatibles avec cette plage. Sa masse d’environ 65 kg/km aide à anticiper la manutention sur chantier ou en atelier, tandis que son format compact reste favorable au câblage en série ou à l’intégration dans des ensembles préfabriqués. Pour les professionnels, ces données facilitent la préparation des longueurs, du passage et des conditions d’implantation.

Rayon de courbure et conditions de pose à respecter

Pour préserver la tenue du câble lors de l’installation, il convient de respecter un rayon de courbure minimal de 8 fois le diamètre extérieur. En pratique, cela correspond à un rayon minimal admissible d’environ 48,8 mm en pose fixe et 91,5 mm en utilisation flexible ou en mouvement libre. La température de pose est donnée de -5 à +70 °C, avec une température de service statique de -15 à +70 °C, ce qui permet d’envisager une mise en œuvre dans de nombreuses configurations techniques intérieures.

Un câble LIYY 3G1 mm² pensé pour le câblage propre des équipements

Ce câble LIYY-J 3G1 mm² répond aux besoins des installateurs et tableautiers recherchant un câble de commande PVC gris souple, facile à repérer et simple à intégrer dans les ensembles électriques. Il convient particulièrement aux liaisons de commande, aux raccordements internes, aux équipements automatisés et aux montages nécessitant un câble rond non blindé avec conducteur de protection. Son format clair, sa souplesse et sa classification Cca en font une solution pertinente pour un câblage technique net et structuré.
