Câble de commande LIYY PVC gris 3G10 mm² Cca HD308

Câble de commande LIYY PVC gris 3G10 mm² pour câblages de commande et d’alimentation

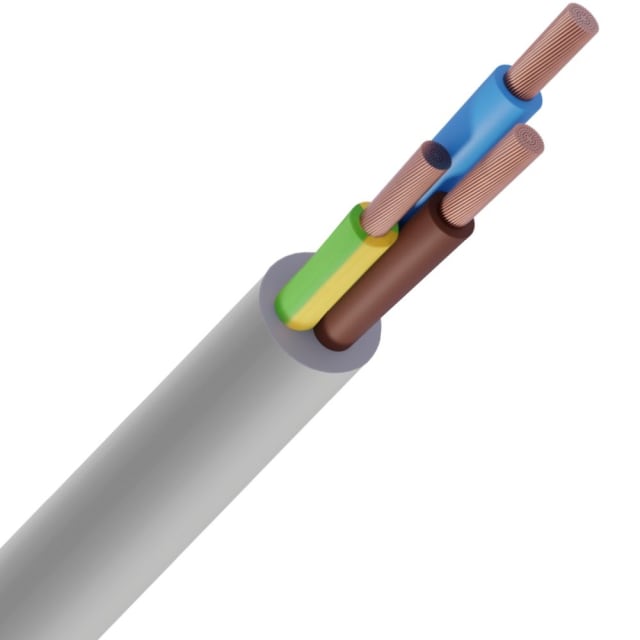

Ce câble de commande LIYY PVC gris 3G10 mm² est conçu pour les liaisons de commande, de signal et d’alimentation basse tension nécessitant une section importante. Sa configuration 3G intègre trois conducteurs dont un conducteur de protection vert/jaune, ce qui le rend adapté aux montages où la continuité de terre doit être prévue dès le câblage. Avec sa section nominale de 10 mm², il convient aux installations techniques demandant une bonne capacité de transport de courant tout en conservant la souplesse d’une âme multibrins.

Âmes cuivre souples classe 5 pour un câblage plus pratique

Les conducteurs en cuivre nu de classe 5 offrent une structure souple qui facilite les opérations de tirage, de passage en cheminement et de raccordement dans de nombreux environnements techniques. Cette construction est particulièrement appréciée lorsqu’il faut travailler dans des coffrets, armoires ou équipements où la maniabilité du câble compte autant que sa section. L’isolation PVC de chaque conducteur assure une identification claire par couleur, avec marquage conforme HD 308 pour un repérage rapide au moment du raccordement.

Gaine extérieure PVC grise ronde pour intégration propre en installation

Sa gaine extérieure en PVC gris et sa géométrie ronde permettent une intégration nette dans les installations fixes ou semi-mobiles. Le diamètre extérieur approximatif de 14,7 mm reste cohérent avec une section 3G10 mm² et facilite l’anticipation de l’encombrement dans les goulottes, passages techniques et coffrets. L’aspect rond contribue aussi à une meilleure régularité lors de la pose, notamment lorsque plusieurs câbles cheminent ensemble.

Comportement au feu Cca s3 d2 a3 pour les environnements techniques exigeants

Ce câble LIYY bénéficie d’une classification de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Ce marquage apporte une information importante pour les projets où le comportement du câble en cas d’incendie doit être pris en compte dans le choix du matériel. Pour l’installateur comme pour le bureau d’études, cette donnée permet de sélectionner plus précisément le câble de commande adapté aux exigences du chantier, sans confusion avec des versions non classées ou de niveau différent.

Tension nominale 450/750 V adaptée aux équipements de commande

Avec une tension nominale Uo/U de 450/750 V, ce câble s’emploie sur des circuits de commande, d’asservissement et d’alimentation de matériels compatibles avec ce niveau d’isolement. Il peut être retenu pour équiper des ensembles électriques, machines, armoires ou liaisons internes lorsque l’on recherche un câble souple PVC sans blindage global. L’absence de blindage le destine en priorité aux usages où la protection contre les perturbations électromagnétiques n’est pas le critère principal.

Pose, courbure et température : des données utiles pour préparer le chantier

Pour la mise en œuvre, ce câble accepte une température de pose de -5 à 70 °C et une température de service statique de -15 à 70 °C. Son rayon de courbure minimal est de 8 fois le diamètre, avec une valeur admissible de 220,5 mm en utilisation flexible et de 117,6 mm en pose fixe. Ces informations sont précieuses pour dimensionner correctement les passages, éviter les contraintes excessives au moment de l’installation et préserver une mise en forme adaptée dans les zones de raccordement.

Un format 3G10 mm² pertinent pour les besoins en section élevée

Le format 3G10 mm² répond aux applications où une section plus généreuse est nécessaire qu’un câble de commande standard de petite taille. Il permet d’associer la présence du conducteur de protection, la souplesse d’une âme classe 5 et une gaine PVC grise dans un seul câble de commande homogène. Avec un poids de 493 kg/km, ce modèle se positionne comme une solution technique pensée pour les installations où robustesse dimensionnelle, lisibilité du câblage et section utile doivent aller de pair.
