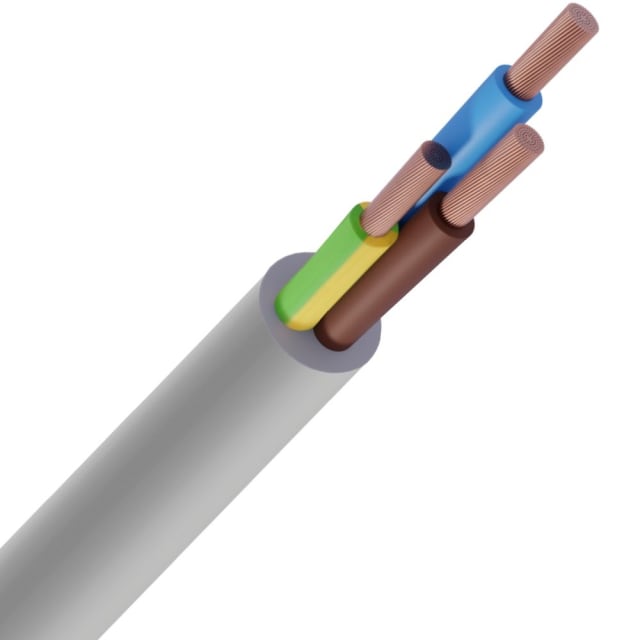

Câble de commande LIYY PVC gris 3G1 mm² Cca s3d2a3

Câble de commande LIYY PVC gris 3G1 mm² pour câblages de pilotage et de liaison

Ce câble de commande LIYY PVC gris 3G1 mm² est conçu pour les circuits de commande, de signalisation et de liaison interne d’équipements électriques. Sa configuration 3 conducteurs avec conducteur de protection intégré convient aux raccordements où la présence d’une terre est nécessaire, tout en conservant un encombrement limité grâce à son diamètre extérieur d’environ 6,1 mm. Son format rond facilite le cheminement dans les armoires, coffrets, goulottes et passages techniques.

Âme cuivre souple classe 5 pour un câblage plus pratique

Les conducteurs en cuivre nu avec âme souple de classe 5 apportent une bonne maniabilité au moment du tirage, du passage en cheminement et du raccordement. Cette souplesse est particulièrement appréciée dans les montages de commande, les ensembles préfabriqués, les tableaux et les installations nécessitant des courbures régulières sans recourir à un câble rigide. La section nominale de 1 mm² permet de répondre aux besoins courants en câblage de commande basse tension.

Isolation PVC et repérage couleur pour un raccordement clair

Chaque conducteur est isolé en PVC avec identification par couleur, avec marquage conforme HD 308 S2. Cette construction aide à repérer rapidement les conducteurs lors du câblage, de la maintenance ou d’une modification d’installation. La présence d’un conducteur de protection simplifie également l’organisation des connexions dans les applications où la continuité de terre doit être prévue dès l’origine.

Gaine extérieure grise adaptée aux environnements techniques intérieurs

La gaine extérieure en PVC gris donne au câble LIYY un aspect sobre et adapté aux environnements techniques, qu’il s’agisse d’armoires électriques, de machines, de coffrets ou de circuits de commande industriels. Sa géométrie ronde favorise un passage propre et régulier, tout en limitant l’encombrement dans les faisceaux. L’absence de blindage global en fait une solution pertinente pour les installations de commande ne nécessitant pas d’écran de protection spécifique.

Comportement au feu classé Cca s3 d2 a3

Ce câble de commande bénéficie d’un classement de réaction au feu Cca s3 d2 a3. Il présente ainsi une performance clairement identifiée en matière de contribution au feu, avec indication du niveau de fumée, des gouttelettes enflammées et de la production d’acidité. Pour l’installateur comme pour le bureau d’études, cette désignation permet de sélectionner plus facilement le bon câble lorsque le niveau de classement recherché fait partie des critères techniques du chantier.

Tension nominale 300/500 V pour circuits de commande et de signal

Avec une tension nominale Uo/U de 300/500 V, ce câble est destiné aux liaisons de commande et aux circuits de signal dans de nombreux équipements électriques. Il convient aux montages fixes comme aux usages demandant une certaine flexibilité de mise en œuvre, dans le respect des conditions de pose prévues. Son poids d’environ 65 kg/km en fait un câble technique qui reste pratique à manipuler sur chantier ou à l’atelier.

Pose et courbure pensées pour une intégration propre

Le câble accepte une température de pose de -5 à 70 °C et une température de service statique de -15 à 70 °C. Son rayon de courbure minimal de 8 fois le diamètre extérieur aide à préserver une installation nette et conforme aux bonnes pratiques de câblage. En usage fixe, le rayon minimal admissible est de 48,8 mm, et en utilisation flexible ou en mouvement libre, il est de 91,5 mm. Ces valeurs sont utiles pour anticiper les passages serrés, les sorties de coffret et les réservations dans les ensembles électriques.
