Câble de commande LIYY PVC gris 5G1 mm² Cca LIYY5X1-J-CCA

Câble de commande LIYY PVC gris 5G1 mm² pour liaisons de commande multiconducteurs

Ce câble de commande LIYY PVC gris 5G1 mm² est conçu pour les raccordements de commande, de signalisation et d’alimentation de circuits auxiliaires lorsque plusieurs conducteurs doivent être regroupés dans une seule gaine. Sa configuration 5G1 intègre 5 conducteurs de 1 mm² avec conducteur de protection, ce qui le rend adapté aux équipements, armoires, coffrets, automatismes et ensembles de câblage nécessitant une distribution claire des fonctions dans un format compact.

Conducteurs souples en cuivre pour un câblage plus pratique

Le câble repose sur des âmes en cuivre nu de classe 5, donc souples, avec isolation PVC sur chaque conducteur. Cette construction facilite le passage dans les chemins de câbles, les goulottes et les enveloppes techniques tout en offrant une mise en œuvre plus confortable lors du raccordement. L’identification par couleurs avec marquage conforme HD 308 S2 permet de repérer plus simplement les conducteurs au moment du câblage, en particulier sur les installations de commande où la lisibilité est essentielle.

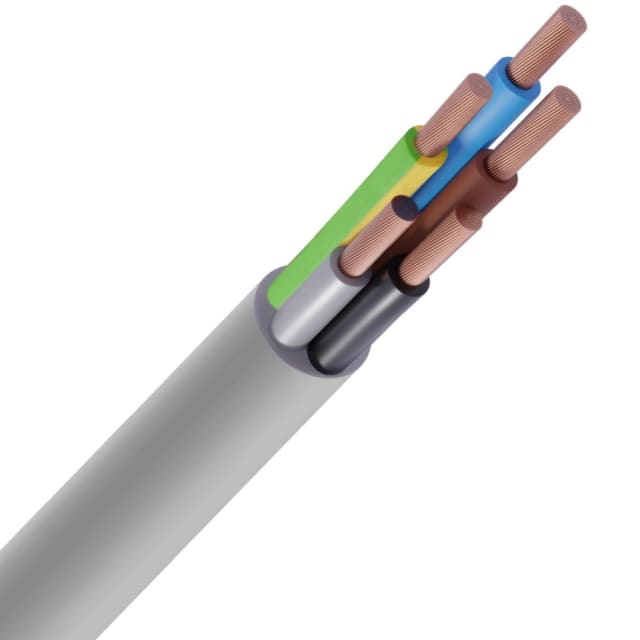

Gaine extérieure grise PVC et géométrie ronde pour une intégration propre

Sa gaine extérieure en PVC gris associée à une géométrie ronde permet une intégration nette dans les installations électriques et les environnements techniques courants. Le diamètre extérieur d’environ 7,5 mm reste mesuré au regard de la section et du nombre de conducteurs, ce qui aide à optimiser l’encombrement dans les coffrets, passages de cloison ou zones de cheminement déjà chargées. L’aspect visuel observé correspond bien à un câble multiconducteur souple à gaine grise destiné aux usages de commande.

Version avec conducteur de protection pour circuits nécessitant un fil vert-jaune

La désignation 5G1 indique la présence d’un conducteur de protection intégré. C’est un point important pour les montages où la continuité de terre doit être prévue directement dans le câble, sans ajout d’un conducteur séparé. Cette configuration permet de simplifier certains câblages d’équipements et de limiter les erreurs de sélection entre une version avec terre et une version sans conducteur de protection.

Performance au feu Cca pour les installations intérieures techniques

Ce câble de commande LIYY est classé Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Cette classification apporte une information utile pour les projets où la réaction au feu du câble fait partie des critères de choix. Elle permet d’orienter la sélection vers une version identifiée pour les installations techniques intérieures, tout en conservant les caractéristiques de souplesse et de compacité attendues sur un câble de commande PVC multiconducteur.

Tension nominale 300/500 V adaptée aux fonctions de commande et de raccordement

Avec une tension nominale Uo/U de 300/500 V, ce câble répond aux besoins classiques de nombreux circuits de commande, de liaison interne et de raccordement d’appareils. Il convient lorsque l’on recherche un câble multiconducteur souple pour relier des borniers, organes de commande, capteurs, actionneurs ou auxiliaires dans un environnement fixe ou faiblement mobile, sans recourir à un câble plus encombrant que nécessaire.

Rayon de courbure et plage de température utiles pour la pose

Pour la pose, le rayon de courbure minimal admissible en installation fixe est de 60 mm, et de 112,5 mm en utilisation flexible ou en mouvement libre. Ces valeurs sont à prendre en compte pour préparer correctement le cheminement et éviter les contraintes excessives sur le câble. La température de pose s’étend de -5 à 70 °C, tandis que la température de service statique va de -15 à 70 °C, ce qui couvre les conditions habituelles rencontrées dans de nombreux locaux techniques et ensembles de commande.

Un format 5G1 pertinent pour armoires, machines et équipements techniques

Le format 5G1 mm² représente un bon équilibre entre polyvalence de raccordement, compacité et souplesse. Il convient particulièrement lorsqu’il faut distribuer plusieurs fonctions dans un seul câble : alimentation auxiliaire, retours d’information, commandes et terre. Pour l’installateur comme pour le tableautier, ce type de câble de commande LIYY PVC gris permet de gagner en lisibilité, de mieux organiser les faisceaux et de conserver un câblage plus propre dans les ensembles électriques.
