Câble de commande LIYY PVC gris 4G10 mm² Cca JZ B1000

Câble de commande LIYY PVC gris 4G10 mm² Cca pour liaisons de commande et d’alimentation

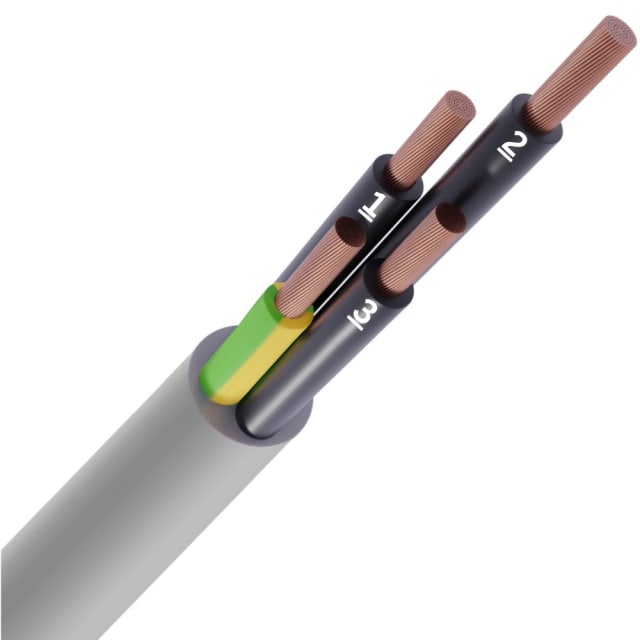

Ce câble de commande LIYY PVC gris 4G10 mm² Cca JZ B1000 est conçu pour les raccordements de commande, de signal et d’alimentation basse tension dans les équipements, armoires, machines et installations techniques. Sa configuration 4G intègre 4 conducteurs dont un conducteur de protection vert/jaune, ce qui facilite les câblages nécessitant à la fois des fonctions de pilotage et de protection. Sa section de 10 mm² répond aux besoins d’installations demandant une capacité de passage de courant supérieure à celle des sections courantes en câble de commande.

Âme cuivre souple classe 5 pour un câblage plus pratique

Les conducteurs en cuivre nu avec âme souple de classe 5 apportent une bonne maniabilité au moment du tirage, du façonnage et du raccordement. Cette construction est particulièrement appréciée dans les coffrets, tableaux, machines et chemins de câble où la mise en œuvre doit rester nette malgré une section importante. L’isolation des conducteurs en PVC et l’identification par numérotation permettent un repérage clair des fils lors des opérations de câblage, de maintenance ou d’extension d’installation.

Gaine extérieure PVC grise et géométrie ronde pour une intégration propre

Sa gaine extérieure en PVC gris protège l’ensemble du câble tout en assurant une présentation sobre et professionnelle dans les environnements techniques. La géométrie ronde favorise un passage régulier dans les cheminements et une meilleure tenue visuelle dans les installations apparentes. Avec un diamètre extérieur d’environ 16,5 mm, ce câble LIYY reste adapté aux poses organisées en goulotte, sur chemin de câble ou à l’intérieur d’ensembles électriques, dès lors que le rayon de courbure est respecté.

Version JZ avec conducteur de protection intégré

La désignation JZ correspond ici à une version avec conducteurs numérotés et présence d’un conducteur de protection. C’est un choix pertinent pour les applications où la continuité de terre doit être intégrée directement dans le câble, sans ajouter de liaison séparée. Cette configuration simplifie la préparation du chantier, limite les risques d’erreur au raccordement et convient bien aux installations industrielles ou tertiaires comportant des organes de commande, moteurs, coffrets ou ensembles automatisés.

Classement feu Cca s3 d2 a3 pour les environnements exigeant un câble identifié

Ce câble de commande LIYY bénéficie d’un classement de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Pour l’acheteur professionnel, cela permet d’identifier immédiatement le comportement déclaré du produit en matière de contribution au feu, de production de fumée, de gouttelettes enflammées et d’acidité des fumées. Cette information est utile pour sélectionner un câble de commande PVC gris cohérent avec les exigences documentaires du projet et avec le niveau de performance recherché sur l’installation.

Tension nominale 450/750 V adaptée aux équipements et installations techniques

Avec une tension nominale Uo/U de 450/750 V, ce câble convient aux circuits de commande et de liaison nécessitant un niveau d’isolement adapté aux usages techniques courants. L’absence de blindage global oriente ce modèle vers les installations où le besoin principal porte sur la commande, l’alimentation et le repérage des conducteurs, plutôt que sur la protection contre les perturbations électromagnétiques. Il constitue ainsi une solution lisible pour les montages où l’on recherche un câble de commande multiconducteur souple, sans écran, avec terre intégrée.

Contraintes de pose à prendre en compte pour une installation maîtrisée

Ce modèle présente un poids de 614 kg/km et un rayon de courbure minimal de 8 fois le diamètre. En pratique, cela correspond à un rayon minimal admissible de 132 mm en pose fixe et de 247,5 mm en utilisation flexible ou en mouvement libre. La température de pose annoncée de -5 à 70 °C ainsi que la plage de service statique de -15 à 70 °C donnent un cadre clair pour préparer l’installation dans de bonnes conditions. Ces données sont essentielles pour préserver la tenue du câble lors du déploiement et éviter les contraintes mécaniques excessives.

Un format pertinent pour les armoires, machines et ensembles de commande

Grâce à sa section 4G10 mm², sa souplesse de classe 5, sa gaine PVC grise et son repérage numérique, ce câble LIYY-JZ répond bien aux besoins des intégrateurs, tableautiers, installateurs et mainteneurs recherchant un câble de commande robuste dans sa conception et simple à exploiter sur le terrain. Il s’intègre naturellement dans les applications de liaison entre coffrets, borniers, organes de puissance, commandes déportées et équipements techniques, tout en offrant une lecture immédiate de sa composition pour sécuriser le choix de la bonne variante.
