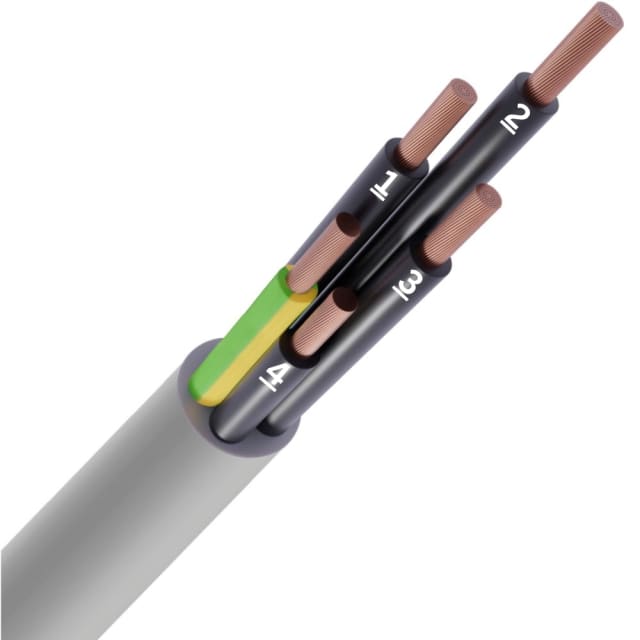

Câble de commande LIYY PVC gris Cca 5G1,5 mm² JZ

Câble de commande LIYY PVC gris Cca 5G1,5 mm² JZ pour câblages de commande et d’alimentation

Ce câble de commande LIYY PVC gris Cca 5G1,5 mm² JZ est conçu pour les liaisons de commande, de signalisation et d’alimentation dans les équipements électriques, armoires, coffrets et installations industrielles. Sa configuration en 5 conducteurs de 1,5 mm² permet de raccorder plusieurs fonctions dans un seul câble, tout en conservant une section adaptée aux usages de commande avec conducteur de protection intégré. Sa construction souple en cuivre facilite le passage dans les enveloppes techniques et les chemins de câbles lorsque l’on recherche un câble multiconducteur compact, lisible et simple à mettre en œuvre.

Âmes cuivre souples classe 5 pour une pose plus pratique

Les conducteurs en cuivre nu de classe 5 apportent la souplesse attendue sur un câble de commande LIYY destiné aux montages techniques. Cette construction simplifie les raccordements dans les tableaux, machines, boîtes de dérivation ou ensembles préfabriqués, surtout lorsque l’espace est réduit ou que plusieurs départs doivent être organisés proprement. Avec un diamètre extérieur d’environ 8,4 mm, ce câble rond reste facile à cheminer tout en conservant une bonne cohérence de pose dans les installations où la propreté du câblage compte autant que la lisibilité des circuits.

Repérage numéroté des conducteurs avec conducteur de protection

Le repérage par numéros rend l’identification des conducteurs plus claire lors du câblage, des essais et des opérations de maintenance. Cette logique de marquage est particulièrement utile dans les armoires de commande et les ensembles multi-liaisons où chaque voie doit être retrouvée rapidement. La présence d’un conducteur de protection est un point important pour les montages nécessitant une continuité de terre dans le même câble. L’ensemble permet de gagner en lisibilité au moment du raccordement sans multiplier les faisceaux séparés.

Isolation et gaine PVC grise pour un usage intérieur courant

L’isolation des conducteurs en PVC et la gaine extérieure PVC grise correspondent à l’usage classique des câbles LIYY dans les environnements électriques intérieurs. Cette conception convient bien aux installations fixes ou aux liaisons avec souplesse de service modérée, notamment dans les coffrets, les armoires, les automatismes, les pupitres et les équipements de distribution. La gaine grise s’intègre facilement dans les environnements techniques et permet une finition homogène avec les autres câbles de commande et de raccordement.

Classification Cca pour les projets attentifs au comportement au feu

Ce câble présente une classe de réaction au feu Cca selon EN 13501-6, avec classement s3, d2, a3. Pour l’acheteur professionnel, cette donnée est essentielle lorsqu’il faut sélectionner un câble de commande en cohérence avec des exigences de comportement au feu définies au projet. Ce point permet de viser une référence adaptée aux installations où la classe CPR fait partie des critères de choix, sans se limiter à la seule section ou au nombre de conducteurs. C’est un repère utile pour sécuriser la sélection technique du bon câble dès la préparation du chantier ou de l’assemblage.

Tension nominale 300/500 V adaptée aux circuits de commande

Avec une tension nominale Uo/U de 300/500 V, ce câble LIYY JZ répond aux besoins courants des circuits de commande et de liaisons électriques internes. La section 1,5 mm² offre une bonne polyvalence pour des montages où l’on attend à la fois une capacité de raccordement confortable et une tenue adaptée aux usages de commande ou d’alimentation auxiliaire. L’absence de blindage global oriente ce modèle vers les applications où un câble non blindé est recherché, avec une structure simple à préparer et à raccorder.

Rayon de courbure et conditions de pose à prendre en compte

Pour une installation propre et durable, il convient de respecter un rayon de courbure minimal de 8 fois le diamètre du câble. À titre indicatif, cela correspond à 67,2 mm en pose fixe et 126 mm en utilisation flexible ou en mouvement libre. La température de pose annoncée de -5 à 70 °C, ainsi que la plage de service statique de -15 à 70 °C, aide à choisir ce câble pour des environnements techniques compatibles avec ces conditions. Ces valeurs sont importantes pour éviter les contraintes mécaniques excessives lors du passage, du cintrage et de la mise en place.

Un format 5G1,5 mm² pertinent pour armoires, coffrets et équipements

Le format 5G1,5 mm² constitue un choix pertinent lorsqu’il faut combiner plusieurs conducteurs actifs et un conducteur de protection dans une seule liaison. Il convient particulièrement aux câblages d’armoires, coffrets, machines, automatismes et ensembles de commande nécessitant une solution multiconducteur souple, ronde et numérotée. Son poids d’environ 136 kg/km donne un bon indicateur de consistance pour la préparation de chantier et la gestion des longueurs. Pour les intégrateurs et installateurs, ce câble de commande LIYY PVC gris Cca réunit les caractéristiques essentielles recherchées sur une référence technique lisible, compacte et adaptée aux montages électriques exigeants.
