Câble de commande LIYY PVC gris Cca 5G4 mm² JZ-CCA B 1000

Câble de commande LIYY PVC gris Cca 5G4 mm² pour circuits de pilotage et d’alimentation auxiliaire

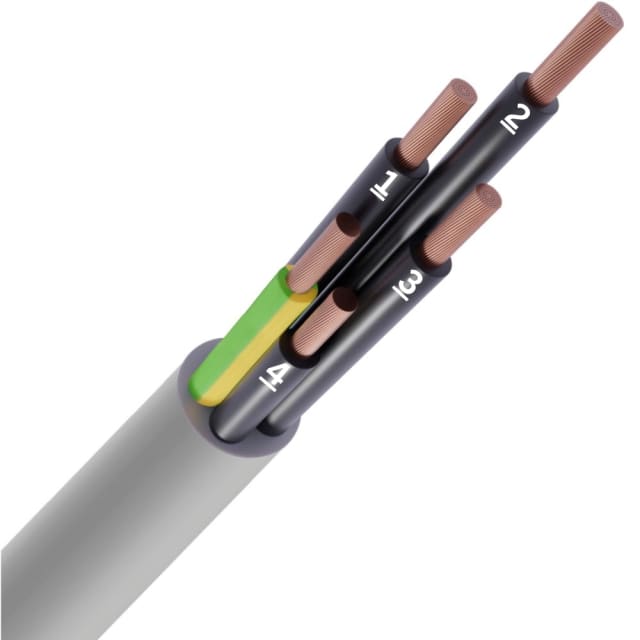

Ce câble de commande LIYY 5G4 mm² est conçu pour les liaisons de commande, de signalisation et d’alimentation auxiliaire nécessitant une section confortable et une bonne souplesse de mise en œuvre. Sa construction en 5 conducteurs, dont un conducteur de protection vert/jaune, permet de raccorder des équipements, armoires, machines et ensembles techniques avec une identification claire des fonctions. Sa gaine extérieure grise en PVC et sa géométrie ronde en font une solution adaptée aux cheminements propres et structurés dans les installations industrielles et tertiaires.

Composition souple en cuivre classe 5 avec repérage numérique des conducteurs

Chaque âme est réalisée en cuivre nu avec une construction souple de classe 5, un choix apprécié lorsque le câble doit être tiré, cintré et raccordé plus facilement qu’un câble rigide. L’isolation des conducteurs en PVC contribue à une manipulation pratique lors du câblage, tandis que le repérage par numéros simplifie l’identification des circuits dans les borniers, coffrets et automatismes. La présence du conducteur de protection permet de répondre aux besoins des équipements demandant une continuité de terre dans le même câble.

Section 4 mm² et tension nominale 450/750 V pour usages techniques exigeants

Avec une section nominale de 4 mm² par conducteur, ce câble LIYY JZ-CCA B 1000 convient aux applications où la commande doit s’accompagner d’une capacité de transport de courant plus élevée qu’un câble de signal standard. Sa tension nominale Uo/U de 450/750 V le destine aux environnements de commande et de raccordement où la robustesse électrique est recherchée. Ce format 5G4 mm² est particulièrement pertinent pour les équipements combinant commande, alimentation d’auxiliaires et conducteur de protection dans une seule liaison.

Gaine PVC grise sans blindage pour installations fixes ou flexibles maîtrisées

Ce modèle est réalisé sans blindage global, ce qui convient aux installations où aucune protection électromagnétique supplémentaire n’est requise. Sa gaine extérieure en PVC gris offre un aspect discret et technique, très utilisé pour le câblage interne d’armoires, les liaisons entre équipements et les montages de commande courants. Son diamètre extérieur approximatif de 12,1 mm reste cohérent avec une section 5G4 mm², ce qui facilite l’anticipation de l’encombrement dans les presse-étoupes, chemins de câbles et passages réservés.

Classe de réaction au feu Cca pour une meilleure tenue au comportement incendie

Ce câble de commande gris est classé Cca selon l’EN 13501-6, avec des performances déclarées s3, d2 et a3. Il constitue ainsi un choix adapté lorsque le comportement au feu du câble fait partie des critères de sélection du chantier ou de l’équipement. Cette classification permet d’orienter le choix du produit vers des installations où l’on souhaite un câble de commande PVC identifié Cca, tout en conservant la logique de pose et de raccordement d’un LIYY numéroté avec terre.

Rayon de courbure et conditions de pose pensés pour une intégration soignée

Pour préserver la structure du câble lors de l’installation, le rayon de courbure minimal est donné à 8 fois le diamètre extérieur. En utilisation flexible ou en mouvement libre, le rayon minimal admissible est de 181,5 mm, et de 96,8 mm en pose fixe. La température de pose s’étend de -5 à 70 °C, tandis que la plage de service statique va de -15 à 70 °C. Ces données sont utiles pour préparer un cheminement propre, éviter les contraintes mécaniques excessives et sécuriser l’intégration dans une machine, un coffret ou une ligne technique.

Format rond 5G4 mm² pratique pour armoires, machines et ensembles automatisés

Le format rond associé à 5 conducteurs de 4 mm² en fait un câble adapté aux liaisons de commande de puissance modérée, aux départs auxiliaires et aux raccordements multiconducteurs demandant un seul câble au lieu de plusieurs fils séparés. Il peut être retenu pour des montages où la lisibilité du câblage, la présence d’une terre intégrée et la souplesse de l’âme sont déterminantes. Le poids indicatif de 311 kg/km aide également à anticiper la manutention et l’organisation du chantier lorsque plusieurs longueurs doivent être préparées.

Un câble LIYY gris 5G4 mm² pertinent pour un achat précis et sans confusion de gamme

Dans la famille des câbles de commande LIYY, cette version 5G4 mm² se distingue par sa combinaison entre conducteurs noirs numérotés, conducteur de protection, gaine PVC grise, construction souple et classement Cca. Elle répond aux besoins des professionnels qui recherchent un câble de commande identifiable, techniquement cohérent et simple à intégrer dans des applications de pilotage, de raccordement d’organes électriques et d’alimentation de fonctions auxiliaires. C’est un choix particulièrement adapté lorsque la section, la présence de la terre et le comportement au feu doivent être réunis dans un seul câble.
