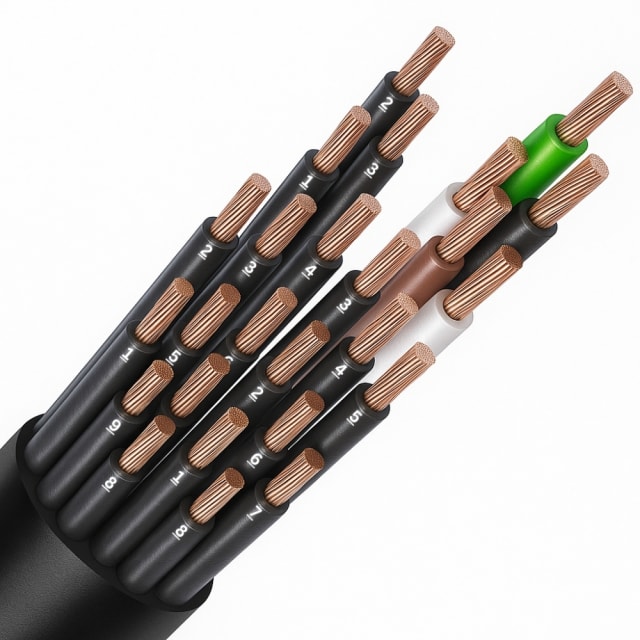

Câble de commande LIYY PVC noir 20×1,5+5×2,5 mm²

Câble de commande LIYY PVC noir pour circuits de pilotage multi-conducteurs

Ce câble de commande LIYY PVC noir 20×1,5+5×2,5 mm² est conçu pour le câblage des circuits de commande, de signalisation et d’alimentation de fonctions auxiliaires lorsqu’un grand nombre de conducteurs doit être regroupé dans une seule liaison. Sa composition en 25 conducteurs permet de combiner des sections de 1,5 mm² et de 2,5 mm² dans un même câble, ce qui facilite l’organisation des installations comportant plusieurs ordres, retours d’information et départs dédiés à des organes plus exigeants en section.

Composition 20×1,5 + 5×2,5 mm² pensée pour les armoires et équipements techniques

La configuration 20×1,5+5×2,5 mm² apporte une réponse pratique aux besoins de câblage complexes. Les conducteurs en 1,5 mm² conviennent aux fonctions de commande courantes, tandis que les 5 conducteurs en 2,5 mm² permettent d’intégrer dans le même ensemble des liaisons nécessitant une section supérieure. Ce format est particulièrement adapté aux armoires électriques, machines, automatismes, coffrets techniques et ensembles de commande où la lisibilité du câblage et la rationalisation des passages de câble sont essentielles.

Âmes cuivre souples classe 5 pour une mise en œuvre plus confortable

Le câble est équipé d’âmes en cuivre nu de classe 5, c’est-à-dire souples. Cette construction facilite le tirage, le façonnage dans les chemins de câble et l’intégration dans les enveloppes techniques lorsque les passages sont denses. La souplesse des conducteurs est un avantage concret pour le raccordement dans les armoires, les borniers et les équipements où la maniabilité du câble contribue à un travail plus propre et plus précis.

Isolation et gaine PVC noires pour un usage intérieur polyvalent

L’isolation des conducteurs en PVC et la gaine extérieure PVC noire donnent au câble une structure adaptée aux usages courants en environnement technique intérieur. Sa géométrie ronde favorise un cheminement régulier et un encombrement homogène, utile lors de la pose en goulotte, en coffret ou en armoire. L’identification des conducteurs par couleur simplifie le repérage lors du câblage et aide à sécuriser les opérations de raccordement sur les installations comportant de nombreux points de connexion.

Caractéristiques électriques adaptées aux fonctions de commande

Avec une tension nominale Uo/U de 300/500 V, ce câble de commande LIYY est destiné aux applications de pilotage et de liaison électrique compatibles avec ce niveau de service. L’absence de conducteur de protection doit être prise en compte dans la conception de l’installation, notamment lorsque le schéma de câblage prévoit une terre séparée. Ce positionnement en fait un câble approprié pour de nombreuses fonctions de commande et de transmission d’ordres au sein des équipements électriques.

Pose et courbure : un câble conçu pour les intégrations soignées

Le rayon de courbure minimal de 8 fois le diamètre du câble permet d’anticiper correctement les contraintes de passage et de cintrage lors de l’installation. Cette donnée est importante pour préserver une pose nette dans les angles, traversées et compartiments techniques. La température de pose annoncée de -5 à 70 °C ainsi que la plage de service statique de -15 à 70 °C permettent son intégration dans de nombreux environnements d’exploitation fixes, sous réserve du respect des conditions de montage prévues pour ce type de câble.

Un choix pertinent pour centraliser commande, signal et auxiliaires

Grâce à son nombre élevé de conducteurs, à sa construction souple et à sa répartition mixte des sections, ce câble LIYY PVC noir répond aux besoins des installations qui cherchent à limiter la multiplication des câbles séparés. Il aide à centraliser plusieurs fonctions dans une seule liaison, tout en conservant une structure adaptée au câblage technique. Pour les intégrateurs, tableautiers, automaticiens et installateurs, c’est une solution particulièrement intéressante lorsque l’objectif est d’optimiser le cheminement, la lisibilité et l’organisation des circuits de commande.
