Câble instrumentation blindé PE/PVC Cca 2X2X1,3 bleu

Câble instrumentation blindé PE/PVC Cca 2X2X1,3 bleu pour transmission de signaux

Ce câble instrumentation blindé PE/PVC Cca 2X2X1,3 bleu est conçu pour les liaisons de mesure, de contrôle et de remontée d’informations dans les installations techniques. Sa construction en 2 paires torsadées permet de transporter les signaux avec une bonne organisation des conducteurs, tout en facilitant le raccordement sur les borniers, armoires et équipements d’instrumentation. Sa gaine extérieure bleue le rend facilement identifiable dans les cheminements où la séparation visuelle des circuits est recherchée.

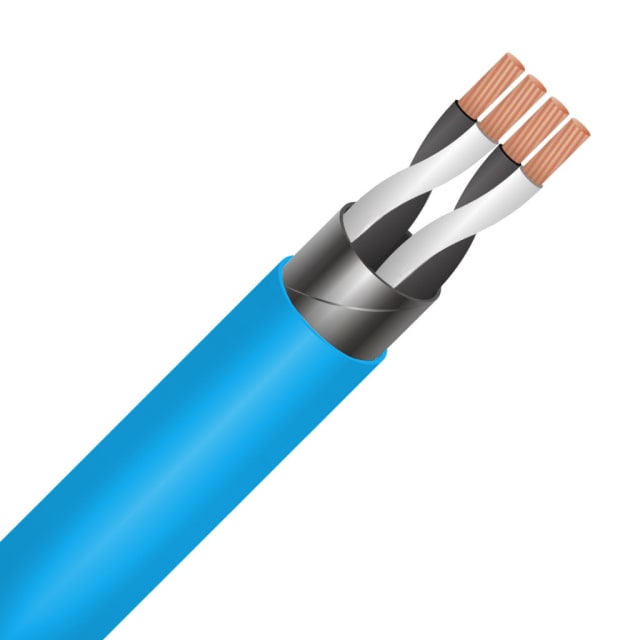

Construction 2 paires avec conducteurs cuivre de section 1,3 mm²

Le câble intègre 4 conducteurs en cuivre nu, assemblés en 2 paires, avec une âme de classe 2 câblée et une section nominale de 1,3 mm². Cette configuration convient aux applications d’instrumentation demandant une section stable et une bonne tenue mécanique lors de la pose. L’isolation principale en polyéthylène (PE) participe à la régularité électrique de l’ensemble, tandis que l’identification des conducteurs par nombres simplifie le repérage au moment du câblage et de la maintenance.

Blindage global par feuille pour limiter les perturbations

Grâce à son blindage global par feuille, ce câble d’instrumentation est adapté aux environnements où les parasites électromagnétiques peuvent perturber la transmission des signaux faibles. Cette conception contribue à réduire l’influence des perturbations extérieures dans les installations comportant automatismes, capteurs, organes de commande ou équipements de supervision. Le toronnage par paires renforce l’intérêt du câble pour les circuits où la stabilité du signal et la lisibilité des informations transmises sont essentielles.

Gaine PVC bleue et classification Cca pour les cheminements intérieurs

La gaine extérieure en PVC bleu protège le câble tout en offrant une finition adaptée aux installations techniques en intérieur. Sa classification de réaction au feu Cca, complétée par les indices s3, d2 et a3, en fait une solution destinée aux projets où les caractéristiques de comportement au feu font partie des critères de choix du câble. Ce positionnement est particulièrement pertinent pour les réseaux de commande et de sécurité, où la sélection du bon niveau de classement compte autant que la compatibilité électrique.

Dimensions équilibrées pour la pose en armoire, goulotte ou chemin de câble

Avec un diamètre extérieur approximatif de 11,51 mm et un poids de 152 kg/km, ce câble présente un compromis intéressant entre robustesse, maniabilité et présence de blindage. Son rayon de courbure minimal de 10 fois le diamètre aide à anticiper correctement la pose dans les passages techniques, les coffrets et les parcours avec changements de direction. Pour l’installateur, cela signifie un câble plus facile à intégrer proprement dans des environnements où l’espace et l’organisation du câblage ont une importance directe sur la finition du chantier.

Plage d’utilisation adaptée aux environnements techniques

Ce modèle fonctionne avec une tension nominale U de 300 V et accepte une température de pose de -5 à 50 °C. En service statique, il peut évoluer dans une plage de température de -30 à 90 °C, ce qui le rend adapté aux installations techniques soumises à des variations thermiques marquées. Ces valeurs permettent d’envisager son usage dans de nombreux contextes industriels et tertiaires pour des circuits d’instrumentation, de commande ou de signalisation, dès lors que les conditions de mise en œuvre respectent les prescriptions de pose du projet.

Un choix pertinent pour les réseaux de commande et de sécurité

Par sa structure RE-2Y(St)Y, sa composition en 2 paires de 1,3 mm², son isolation PE, son blindage global et sa gaine PVC bleue, ce câble répond précisément aux besoins des circuits où la séparation des paires, la limitation des interférences et la clarté du repérage sont recherchées. Il convient particulièrement aux installations de commande, de contrôle de process, de sécurité technique et aux liaisons entre équipements nécessitant un câble instrumentation blindé à la fois lisible, structuré et adapté à une intégration professionnelle.
