Câble blindé RE-2Y(St)Y-PiMF PE/PVC bleu 2x2x0,75

Câble blindé de commande pour transmissions sensibles

Le câble blindé RE-2Y(St)Y-PiMF PE/PVC bleu 2x2x0,75 est conçu pour les circuits de commande, de signal et de sécurité nécessitant une bonne tenue face aux perturbations électromagnétiques. Sa construction en 2 paires torsadées de section 0,75 mm² permet de transporter des signaux avec une organisation claire du câblage, tout en restant adaptée aux installations techniques où la stabilité de transmission et la séparation des paires sont importantes.

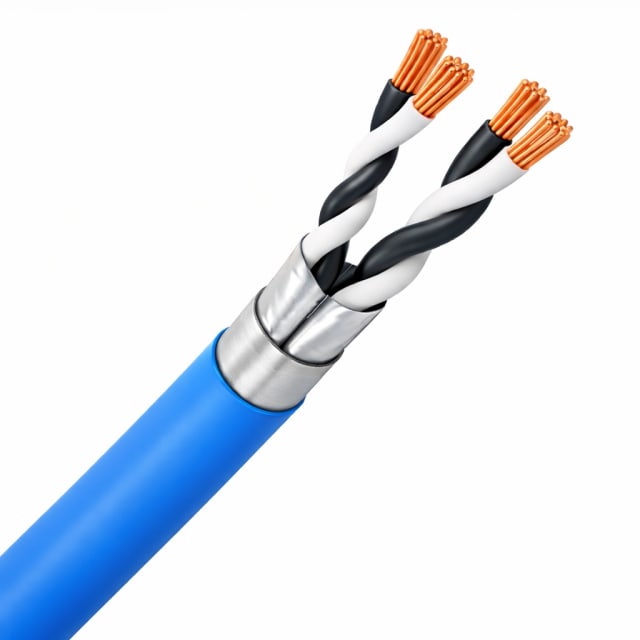

Double blindage par paire et blindage global

Ce modèle bénéficie d’un blindage par paire en feuille ainsi que d’un blindage global en feuille, avec fil de continuité intégré. Cette architecture PiMF, associée à un blindage d’ensemble, limite les influences parasites entre paires et provenant de l’environnement extérieur. C’est un choix pertinent pour les installations de commande, d’automatisme, de supervision ou de liaisons de données en environnement technique où la maîtrise des interférences fait la différence.

Âmes cuivre câblées et isolation PE pour un usage technique précis

Le câble est équipé de conducteurs en cuivre nu avec âme de classe 2 câblée, un bon compromis entre tenue mécanique et mise en œuvre. L’isolation principale en polyéthylène (PE) est adaptée aux câbles de transmission et de commande, en contribuant à préserver les performances du signal. L’identification des conducteurs par couleur et chiffres facilite le repérage lors du raccordement, notamment sur les installations comportant plusieurs boucles ou départs.

Configuration 2x2x0,75 pratique pour les circuits de commande

Avec 4 conducteurs répartis en 2 paires, ce câble répond efficacement aux besoins des montages de commande et de sécurité demandant une structure par paires. Cette configuration simplifie l’organisation des liaisons entre équipements, capteurs, organes de commande ou modules techniques. Le toronnage en faisceau et couches, combiné à une géométrie ronde, contribue à une pose propre et régulière dans les cheminements dédiés.

Gaine extérieure PVC bleue pour un repérage visuel immédiat

Sa gaine extérieure en PVC bleu apporte un repérage simple dans les installations où plusieurs familles de câbles cohabitent. Le diamètre extérieur approximatif de 10,32 mm reste adapté à une intégration dans de nombreux cheminements, tout en conservant une structure protectrice complète autour des paires blindées. Son rayon de courbure minimal de 10 fois le diamètre doit être pris en compte pour préserver la géométrie interne du câble au moment de la pose.

Comportement au feu classé Cca s3 d2 a3

Ce câble de commande blindé est classé Cca selon l’EN 13501-6, avec niveaux s3, d2 et a3. Cette classification en fait une solution adaptée aux projets où le comportement au feu du câble fait partie des critères de sélection. Elle permet d’orienter le choix produit sur une base technique claire, en cohérence avec les exigences de câblage des bâtiments et installations recevant des équipements électriques de commande ou de sécurité.

Plage de température et caractéristiques de pose

Prévu pour une température de service statique de -30 à 90 °C, ce câble RE-2Y(St)Y-PiMF convient aux environnements techniques soumis à des conditions thermiques étendues. Sa tension nominale U de 300 V correspond aux usages de commande et de transmission pour lesquels ce type de câble est sélectionné. Avec un poids de 122 kg/km, il offre une base utile pour anticiper manutention, dimensionnement des supports et organisation du chantier.
