Câble instrumentation blindé PE/PVC Cca 4X2X0,75

Câble instrumentation blindé 4 paires pour transmission de signaux

Ce câble instrumentation blindé PE/PVC Cca 4X2X0,75 est conçu pour le transport de signaux de mesure, de commande et de supervision en environnement technique. Sa construction en 4 paires torsadées, soit 8 conducteurs au total, convient aux liaisons d’instrumentation où la stabilité du signal, la lisibilité du câblage et la bonne séparation des circuits sont recherchées. Son format 0,75 mm² permet de répondre aux besoins courants en câblage de contrôle et d’interconnexion sur installations fixes.

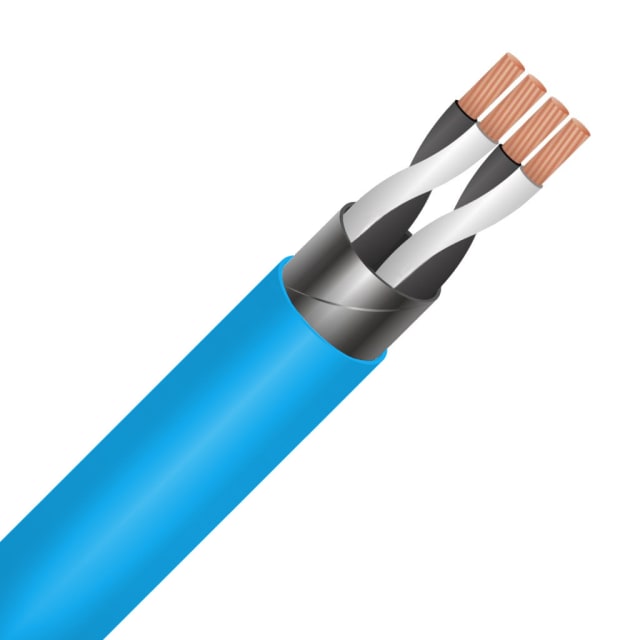

Construction PE/PVC avec conducteurs cuivre et blindage global

Le câble associe une âme en cuivre nu de classe 2 câblée à une isolation principale en polyéthylène (PE), sous gaine extérieure en PVC bleu. Cette combinaison apporte une structure adaptée aux installations d’instrumentation et de commande, avec un blindage global par feuille destiné à limiter l’influence des perturbations électromagnétiques extérieures. Le toronnage par paires, complété par une organisation en faisceau et couches, favorise une transmission propre des informations sur les circuits basse tension dédiés au contrôle de process.

Repérage pratique et organisation claire des 8 conducteurs

Avec ses 4 paires et son identification numérique des conducteurs, ce câble facilite le repérage lors du raccordement, des extensions ou des opérations de maintenance. Cette lecture plus directe des âmes aide à réduire les erreurs sur les borniers, armoires, coffrets et équipements d’automatisme. Dans une installation où plusieurs signaux cohabitent, la structure par paires permet également une distribution plus ordonnée des liaisons de mesure et de commande.

Protection contre les perturbations dans les environnements industriels

Le blindage global par feuille constitue un atout important dès lors que le câble chemine à proximité d’équipements susceptibles de générer des interférences. Il contribue à préserver l’intégrité des signaux sur les applications d’instrumentation, de télémesure, de régulation et de communication technique. Ce type de construction est particulièrement pertinent lorsque la continuité d’information entre capteurs, actionneurs, automates et systèmes de supervision doit rester nette et exploitable.

Gaine bleue Cca pour identification rapide des circuits d’instrumentation

Sa gaine extérieure bleue permet une reconnaissance visuelle rapide dans les cheminements techniques et les ensembles de câbles multi-usages. Le classement de réaction au feu Cca, avec niveaux s3, d2 et a3, correspond aux caractéristiques attendues sur ce type de câble pour les installations fixes nécessitant un produit clairement identifié et techniquement cohérent avec les usages d’instrumentation. Cette version appartient à la famille RE1F, en exécution blindage global PE/PVC.

Dimensions adaptées à la pose en cheminement fixe

Avec un diamètre extérieur approximatif de 11,62 mm et un poids indicatif de 165 kg/km, ce câble offre un bon compromis entre capacité de câblage et encombrement. Son rayon de courbure minimal de 10 fois le diamètre doit être pris en compte pour préparer une pose soignée dans les goulottes, chemins de câbles, passages techniques et armoires. Ces valeurs aident à anticiper plus précisément le tirage, la réservation d’espace et l’organisation des arrivées sur site.

Plage d’utilisation pensée pour les installations techniques

Ce câble instrumentation blindé présente une tension nominale U de 300 V. Il peut être posé dans une plage de température de -5 à 50 °C et utilisé en service statique entre -30 et 90 °C. Ces caractéristiques le destinent aux installations fixes de commande et de sécurité où la tenue en exploitation et la cohérence de construction sont essentielles. Pour une sélection sans ambiguïté, cette version correspond à une configuration 4X2X0,75 avec isolation PE, gaine PVC, blindage global et gaine bleue.
