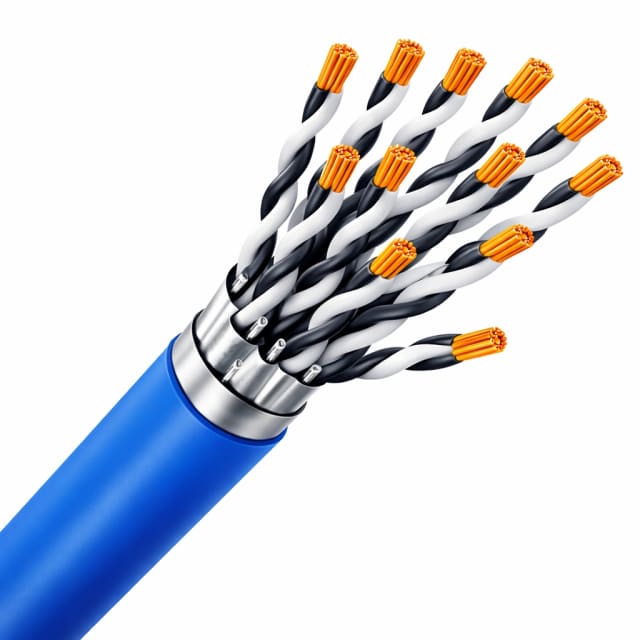

Câble blindé RE-2Y(St)Y-PiMF 12x2x0,75 bleu Cca

Câble blindé RE-2Y(St)Y-PiMF 12x2x0,75 pour transmission de signaux et commandes sensibles

Ce câble blindé RE-2Y(St)Y-PiMF 12x2x0,75 bleu Cca est conçu pour les liaisons de commande, de mesure et de transmission de signaux dans les installations où la stabilité des informations échangées compte autant que la protection contre les perturbations. Sa construction en 12 paires, soit 24 conducteurs au total, permet de regrouper plusieurs circuits dans une seule ligne tout en conservant une organisation claire du câblage. Il convient particulièrement aux environnements techniques où cohabitent automatismes, instrumentation, équipements de contrôle et réseaux de sécurité basse tension.

Double blindage paire par paire et global pour limiter les interférences

L’intérêt majeur de ce câble RE-2Y(St)Y-PiMF réside dans son blindage par paire complété par un blindage global par feuille. Cette architecture PiMF aide à réduire l’influence des perturbations électromagnétiques entre les différentes paires et vis-à-vis de l’environnement extérieur. Dans un cheminement partagé avec d’autres liaisons techniques, cette conception favorise une meilleure séparation des signaux et contribue à préserver la lisibilité des transmissions. La présence d’un fil de continuité facilite en complément le raccordement du blindage lors de la mise en œuvre.

Section 0,75 mm² et âme cuivre câblée pour une installation polyvalente

Chaque conducteur en cuivre nu de section nominale 0,75 mm² repose sur une âme de classe 2 câblée, un format bien adapté aux installations fixes demandant un bon compromis entre tenue mécanique, maniabilité au tirage et facilité de raccordement. L’élément de toronnage par paires, associé à une géométrie ronde et à un toronnage en faisceau et couches, participe à une structure régulière du câble. Cette configuration est appréciée pour les circuits de commande et de signalisation nécessitant une pose propre dans les goulottes, chemins de câbles et coffrets techniques.

Isolation PE et gaine PVC bleue pour un repérage net et une bonne tenue d’ensemble

Les conducteurs sont isolés en polyéthylène (PE), un matériau couramment utilisé pour les applications de signal grâce à ses propriétés adaptées à la transmission. La gaine extérieure en PVC bleu assure une finition robuste et un repérage visuel immédiat dans les installations où plusieurs familles de câbles coexistent. L’identification des conducteurs par couleur et chiffres simplifie le repérage des paires lors du câblage, des contrôles ou des opérations de maintenance, ce qui représente un gain de temps concret sur chantier comme en intervention.

Réaction au feu Cca pour les installations exigeant un câble classé

Ce modèle bénéficie d’une classification de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Ce classement répond aux besoins des installations où le choix d’un câble de commande blindé ne se limite pas à la seule fonction électrique, mais doit aussi intégrer les exigences de comportement au feu du produit. Pour un projet tertiaire, industriel ou technique, cette donnée permet de sélectionner un câble cohérent avec un cahier des charges intégrant la performance de réaction au feu en plus des caractéristiques de blindage et de transmission.

Dimensions maîtrisées pour le passage en cheminement et la préparation de pose

Avec un diamètre extérieur approximatif de 19,13 mm et un poids de 441 kg/km, ce câble 12x2x0,75 s’intègre dans une logique de dimensionnement sérieuse pour les passages en conduits, chemins de câbles ou réservations techniques. Son rayon de courbure minimal de 10 fois le diamètre doit être pris en compte pour préparer une pose soignée, notamment dans les changements de direction et à l’entrée des armoires. Ces informations sont utiles pour anticiper l’encombrement réel du câble et sécuriser une installation propre, sans contrainte excessive sur la structure interne.

Plage de service étendue pour les environnements techniques fixes

Prévu pour une température de service statique de -30 à 90 °C, ce câble de commande blindé s’adapte aux environnements fixes soumis à des variations thermiques importantes. Sa tension nominale U de 300 V le destine aux circuits de signal, de contrôle et d’instrumentation correspondant à ce niveau d’usage. Pour l’installateur comme pour le bureau d’études, ce RE-2Y(St)Y-PiMF 12x2x0,75 bleu Cca constitue une solution pertinente lorsqu’il faut combiner densité de paires, protection contre les interférences, lisibilité du repérage et conformité à une classe de réaction au feu identifiée.
