Câble instrumentation blindé PE/PVC 2 paires 0,75 mm²

Câble instrumentation blindé 2 paires 0,75 mm² pour transmission de signaux

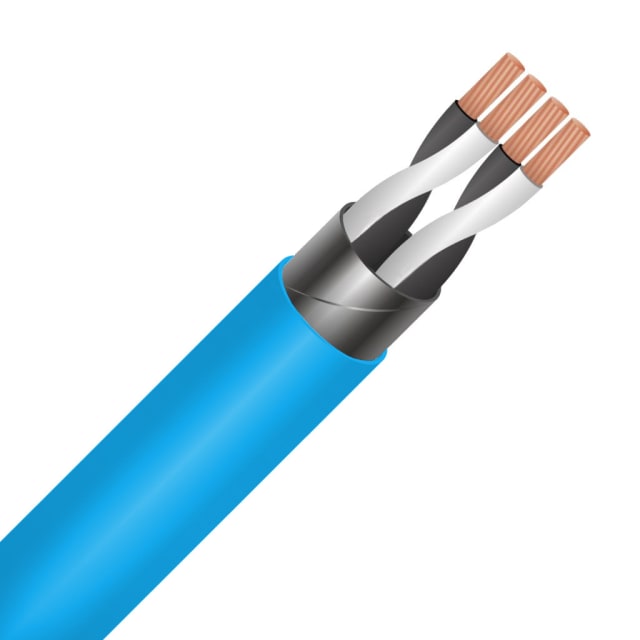

Ce câble instrumentation blindé PE/PVC 2 paires 0,75 mm² est conçu pour les liaisons de mesure, de commande et de transmission de signaux en environnement technique. Sa construction en 2 paires torsadées avec 4 conducteurs permet d’acheminer proprement les informations issues d’équipements d’instrumentation, d’automatisme ou de supervision, tout en conservant une implantation claire dans les armoires, coffrets et chemins de câbles.

Construction PE/PVC adaptée aux installations fixes

Les conducteurs en cuivre nu de classe 2, câblés, offrent un bon compromis entre tenue mécanique et facilité de raccordement. L’isolation principale en polyéthylène (PE) participe à la stabilité électrique des liaisons de signal, tandis que la gaine extérieure en PVC protège efficacement l’ensemble dans les installations fixes. Avec un diamètre extérieur d’environ 9,78 mm, ce câble reste simple à intégrer dans les passages techniques courants sans surdimensionner l’encombrement.

Blindage global par feuille pour limiter les perturbations

Le blindage global par feuille constitue un choix pertinent pour les applications où la maîtrise des perturbations électromagnétiques est importante. Il contribue à préserver l’intégrité des signaux transportés, en particulier dans les environnements comportant des équipements électriques, des circuits de commande ou des installations industrielles. La structure par paires torsadées renforce également la cohérence de transmission sur les circuits sensibles.

Repérage pratique pour le câblage et la maintenance

L’identification des conducteurs par nombres facilite le repérage lors de la pose, du raccordement et des interventions ultérieures. Cette lecture plus directe aide à réduire les erreurs de connexion dans les circuits de commande ou d’instrumentation multi-signaux. Le toronnage en faisceau et couches contribue quant à lui à une organisation interne régulière du câble, utile pour conserver une géométrie stable sur toute la longueur installée.

Dimensions et souplesse de mise en œuvre sur chantier

Avec une section nominale de 0,75 mm² par conducteur, ce câble répond bien aux besoins courants de transmission de signaux et de commandes basse tension. Son rayon de courbure minimal de 10 fois le diamètre extérieur permet d’anticiper correctement les passages en goulottes, chemins de câbles ou coffrets techniques. La température de pose de -5 à 50 °C offre une plage de mise en œuvre adaptée à de nombreuses conditions de chantier, tandis que la tenue en service statique de -30 à 90 °C convient aux installations fixes exposées à des variations thermiques maîtrisées.

Comportement au feu et gaine bleue facilement identifiable

Sa gaine extérieure bleue permet une identification visuelle rapide dans les réseaux techniques où la séparation des fonctions de câblage est recherchée. Le câble présente un classement de réaction au feu Cca, avec s3 pour la production de fumée, d2 pour les gouttelettes ou particules enflammées et a3 pour la production d’acide. Ces caractéristiques apportent une information claire au moment du choix produit lorsque le comportement au feu fait partie des critères de sélection du chantier.

Un format pertinent pour automatismes, process et liaisons techniques

Ce câble instrumentation blindé PE/PVC 2 paires 0,75 mm² convient particulièrement aux installations de process, aux circuits de commande, aux liaisons capteurs/actionneurs et aux réseaux de signaux en pose fixe. Son poids d’environ 105 kg/km aide également à anticiper la manutention et le dimensionnement logistique sur chantier. Pour l’installateur comme pour le bureau d’études, il constitue une solution lisible et cohérente dès lors que l’objectif est de combiner repérage clair, blindage global et encombrement maîtrisé dans une architecture de câblage instrumentation.
