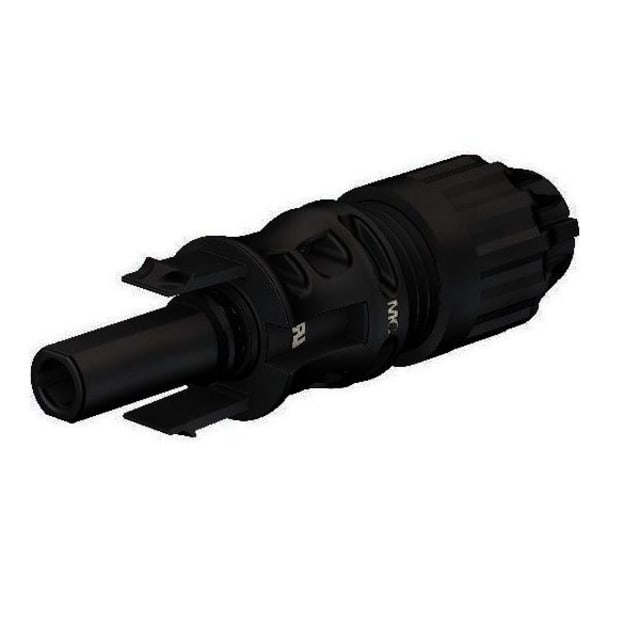

Connecteur solaire MC4 femelle PV-KBT4-EVO 2/10II-UR

Connecteur solaire MC4 femelle pour raccordement photovoltaïque haute intensité

Le connecteur solaire MC4 femelle PV-KBT4-EVO 2/10II-UR est conçu pour les installations photovoltaïques nécessitant un raccordement sûr, net et adapté aux fortes intensités. Cette douille de la série MC4-Evo 2 convient aux câbles solaires de 10 mm² et s’intègre dans les assemblages où la continuité électrique et la tenue mécanique du raccord sont essentielles.

Compatibilité précise avec câble solaire 10 mm²

Cette version est prévue pour une section de câble de 10 mm², avec un diamètre extérieur admissible de 6,4 à 8,4 mm. Ce dimensionnement permet de sélectionner la bonne connectique pour les câbles photovoltaïques adaptés, en évitant les approximations au moment du montage. Pour l’installateur, cela signifie un assemblage cohérent entre le câble, le sertissage et le corps du connecteur.

Conçue pour les chaînes PV jusqu’à 1500 V DC

Avec une tension assignée de 1500 V DC et un courant assigné de 69 A, ce connecteur MC4 femelle répond aux besoins des systèmes photovoltaïques modernes, notamment lorsque les longueurs de chaîne, les puissances installées ou les contraintes d’exploitation exigent une connectique capable d’accompagner des niveaux électriques élevés. Il constitue ainsi un choix pertinent pour les liaisons DC de générateurs solaires, en toiture comme sur installations techniques plus exigeantes.

Sertissage adapté pour une connexion propre et régulière

Le raccordement s’effectue par sertissage, avec une largeur de sertissage de 6,5 mm. Ce principe de connexion est recherché dans le domaine solaire pour obtenir un contact stable et une mise en œuvre maîtrisée avec l’outillage approprié. En pratique, cela facilite la réalisation d’un montage homogène sur chantier ou en préparation d’atelier, tout en restant dans une logique de câblage photovoltaïque professionnelle.

Protection renforcée contre l’eau, la poussière et les environnements extérieurs

Son indice de protection IP68 en fait un connecteur solaire particulièrement adapté aux usages extérieurs exposés. Dans une installation photovoltaïque, cette caractéristique est importante pour préserver la connexion dans le temps face à l’humidité, aux projections et à la poussière. Le corps du connecteur visible sur le produit présente une conception pensée pour le raccordement en ligne, avec verrouillage dédié à l’univers MC4.

Bonne tenue aux UV et à l’ammoniac pour applications solaires exposées

Ce modèle est annoncé résistant aux UV et à l’ammoniac, deux critères particulièrement utiles en environnement photovoltaïque. La résistance aux UV est essentielle pour les câbles et connecteurs soumis au rayonnement solaire direct, tandis que la tenue à l’ammoniac apporte un intérêt supplémentaire dans certains contextes agricoles ou techniques où l’atmosphère peut être plus agressive.

Série MC4-Evo 2 : un format identifié pour le câblage photovoltaïque

Appartenant à la série MC4-Evo 2, ce connecteur femelle s’adresse aux professionnels et aux acheteurs avertis qui recherchent une référence claire pour compléter ou préparer un câblage solaire cohérent. Cette identification de gamme aide à sécuriser le choix du bon composant au moment de constituer une liaison DC, de remplacer un élément compatible ou de préparer une connectique adaptée à une configuration de câble bien définie.
