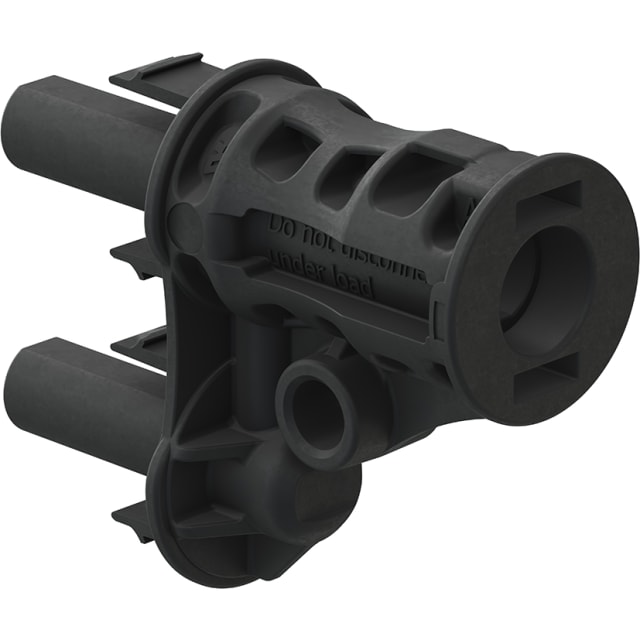

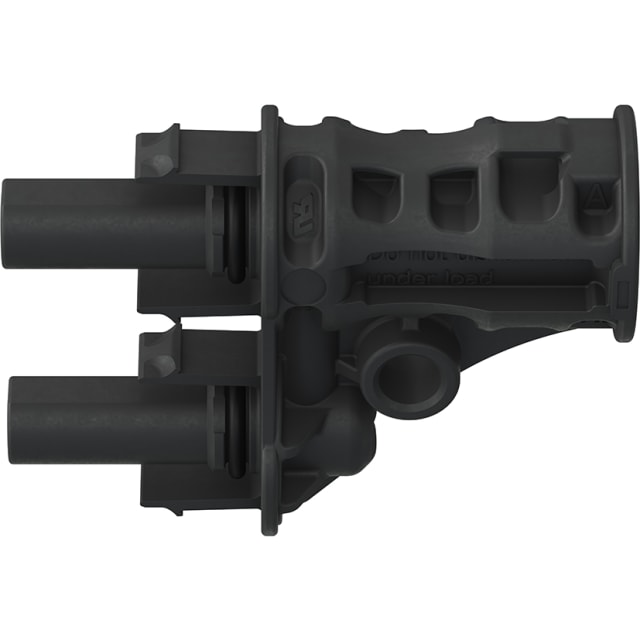

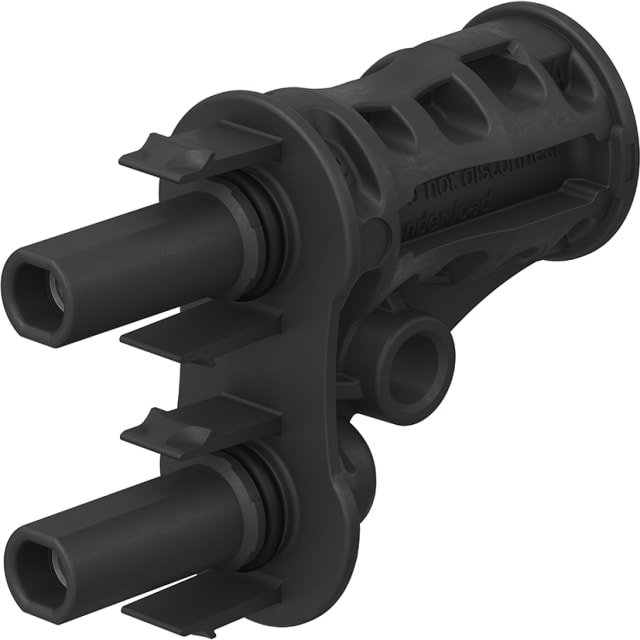

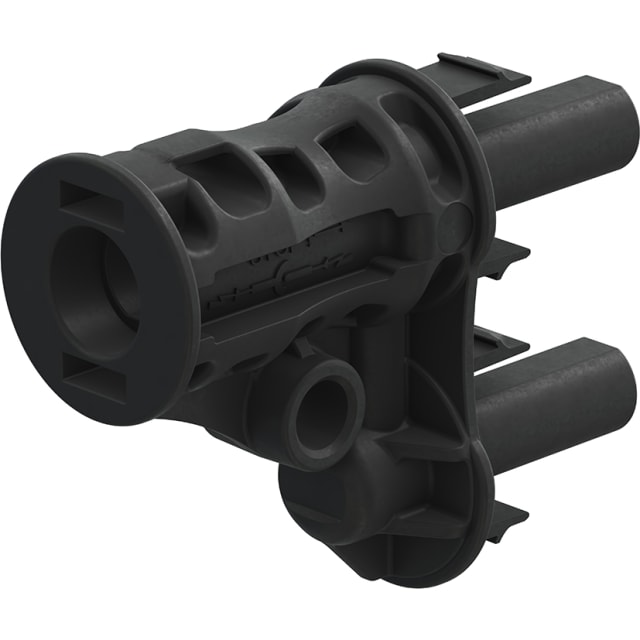

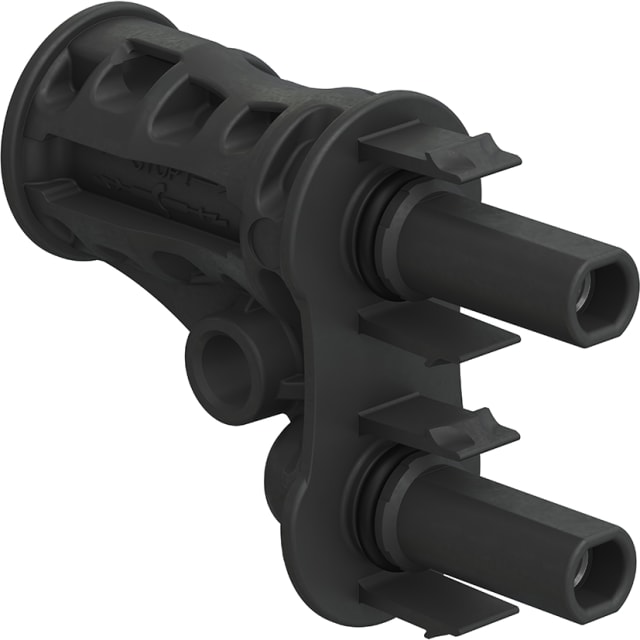

Connecteur MC4 en Y mâle vers 2 femelles 32.0196

Connecteur de dérivation MC4 en Y pour mise en parallèle de modules photovoltaïques

Ce connecteur MC4 en Y mâle vers 2 femelles est conçu pour réaliser une dérivation propre et directe dans les installations solaires photovoltaïques. Il permet de raccorder un départ mâle vers deux sorties femelles afin de simplifier la mise en parallèle de chaînes ou de modules compatibles MC4. Son format compact facilite l’intégration dans les coffrets, sous panneaux ou au plus près du champ photovoltaïque, tout en conservant une connexion lisible et structurée.

Compatibilité MC4 Evo 2 pour assemblages photovoltaïques haute tension

Issu de la série MC4 Evo 2, ce connecteur de branchement est adapté aux environnements photovoltaïques exigeants et aux installations jusqu’à 1500 V DC. Il convient aux assemblages nécessitant une continuité de connexion homogène avec des interfaces de type MC4 / MC4 Evo 2. Pour l’installateur, cela apporte une solution de dérivation cohérente dans les architectures PV modernes, avec une manipulation pensée pour les raccordements techniques sur générateurs solaires.

Capacité électrique élevée pour circuits solaires intensifs

Avec un courant assigné de 60 A selon IEC et 95 A selon UL, ce connecteur en Y répond aux besoins des applications photovoltaïques où la maîtrise du transit de courant est essentielle. Sa résistance de contact inférieure à 0,5 mΩ contribue à limiter les pertes au point de jonction, un avantage important sur les liaisons DC exposées à de longues périodes de production. Il supporte en outre une tension d’essai de 8 kV et une tension de choc assignée de 16 kV, ce qui en fait un composant adapté aux contraintes électriques rencontrées sur les réseaux solaires.

Protection renforcée contre humidité, poussière et contraintes extérieures

Ce connecteur solaire bénéficie d’un indice de protection IP65 / IP68 une fois raccordé, ce qui le destine aux installations exposées aux poussières, aux projections d’eau et aux conditions extérieures courantes du photovoltaïque. En état non raccordé, son niveau IP2X participe à une manipulation plus encadrée lors des phases de pose. Sa résistance aux UV et au brouillard salin en fait également une solution pertinente pour les chantiers extérieurs durables, y compris dans des environnements climatiques plus contraignants.

Matériaux techniques adaptés aux exigences du courant continu

Les contacts en cuivre étamé favorisent une conduction stable et une bonne tenue en environnement électrique solaire, tandis que le corps isolant en PA apporte une structure adaptée aux usages terrain. La classe d’inflammabilité UL94-V0 constitue un point important pour les installateurs recherchant un composant pensé pour les environnements techniques sensibles. L’ensemble est classé en classe II et en degré de pollution 3, ce qui correspond bien aux contraintes habituelles des applications photovoltaïques extérieures.

Tenue thermique large pour exploitation en conditions variées

Ce connecteur MC4 en Y fonctionne dans une plage de température ambiante de -40 °C à +85 °C, avec une température limite supérieure annoncée à 115 °C. Cette amplitude permet son intégration dans des installations soumises à de fortes variations saisonnières, à l’échauffement naturel des toitures ou aux conditions de pose en extérieur. Pour les professionnels, c’est un critère utile afin de conserver une dérivation adaptée aux réalités du terrain sans multiplier les solutions de raccordement.

Format compact pour câblage photovoltaïque propre et lisible

Grâce à son poids contenu de 20,52 g et à sa conception monobloc de dérivation 1 mâle vers 2 femelles, ce connecteur aide à organiser plus clairement les connexions dans une installation solaire. Il permet de réduire les assemblages improvisés et d’obtenir une jonction plus nette qu’un montage réalisé avec plusieurs adaptateurs distincts. C’est un accessoire particulièrement utile pour structurer un câblage photovoltaïque, gagner en lisibilité lors de la maintenance et simplifier les raccordements sur le terrain.
