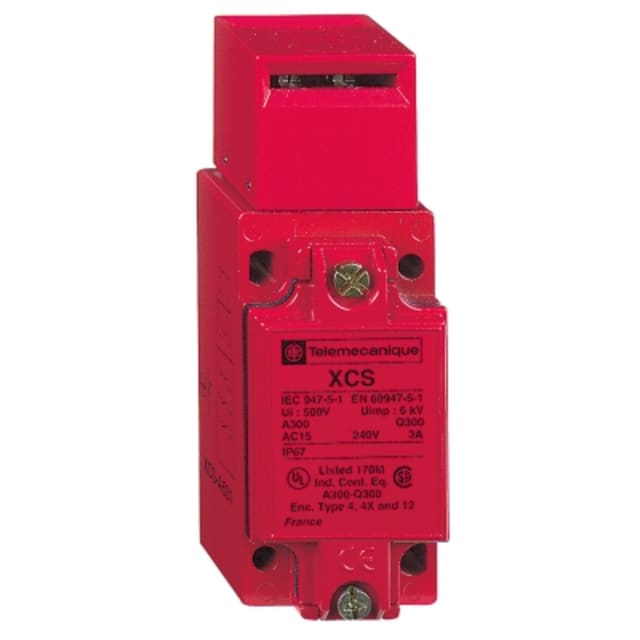

Interrupteur de sécurité à clé languette XCSA702

Interrupteur de sécurité à clé languette pour protecteurs de machine

L’interrupteur de sécurité à clé languette XCSA702 est conçu pour la surveillance des ouvrants, capots et protecteurs sur machines industrielles. Son principe à clé permet de contrôler la position d’un accès mobile avec une détection nette de l’ouverture ou de la fermeture du protecteur. Cette configuration est particulièrement adaptée aux installations où l’arrêt de la fonction dangereuse doit être lié à l’ouverture d’un carter ou d’une porte de sécurité.

Configuration de contacts adaptée aux circuits de sécurité

Ce modèle dispose de 2 contacts à ouverture et 1 contact à fermeture, avec élément de contact à passage lent et ouverture forcée. Cette combinaison facilite son intégration dans les chaînes de sécurité machine et dans les circuits de signalisation ou de retour d’état. L’ouverture forcée des contacts NF constitue un point important pour les applications où la détection fiable du changement d’état du protecteur est recherchée.

Boîtier métallique compact pour environnement industriel

Avec son boîtier métallique de format compact, ce modèle convient aux montages sur machines, châssis, bâtis et portes de protecteurs lorsque l’encombrement doit rester maîtrisé. Ses dimensions de 40 mm de largeur, 114 mm de hauteur et 44 mm de profondeur permettent une implantation propre sur de nombreux ensembles mécaniques. La conception métallique apporte une bonne tenue aux contraintes d’usage en milieu industriel.

Raccordement simple avec entrée métrique M20

L’interrupteur est prévu pour un raccordement par introduction du câble métrique, avec une entrée taraudée M20 x 1,5. Cette exécution simplifie le choix du presse-étoupe et l’intégration dans une installation existante. Le raccordement par bornes permet un câblage clair dans les armoires et coffrets de machine, tout en restant adapté aux besoins courants de maintenance et de remplacement.

Utilisation en ambiance exigeante

Grâce à son indice de protection IP67K, ce contacteur de sécurité à clé languette est conçu pour résister à des environnements exposés aux poussières, aux projections d’eau et aux conditions de nettoyage soutenues. Sa plage de température de fonctionnement de -25 à 70 °C permet son emploi dans de nombreuses applications industrielles, en atelier comme sur équipements automatisés soumis à des variations thermiques.

Caractéristiques électriques utiles pour la commande de machine

Le XCSA702 est prévu pour les circuits de commande avec des valeurs de courant assigné adaptées aux usages industriels courants, notamment 6 A en AC-15 à 125 V, 3 A en AC-15 à 230 V, 0,55 A en DC-13 à 125 V et 0,27 A en DC-13 à 230 V. Ce positionnement technique en fait une solution pertinente pour la gestion de fonctions de coupure, d’autorisation ou de retour d’information dans les architectures de sécurité machine.

Choix pertinent pour la sécurisation des accès

Ce modèle convient aux intégrateurs, automaticiens et mainteneurs recherchant un interrupteur de sécurité à clé languette destiné aux protecteurs mobiles, sans interface de communication ni signalisation intégrée. Son exécution sobre, sa tête à clé et sa configuration de contacts répondent aux besoins des machines industrielles où l’objectif principal est d’assurer un contrôle de position de sécurité clair, robuste et facile à intégrer dans l’appareillage de commande.
