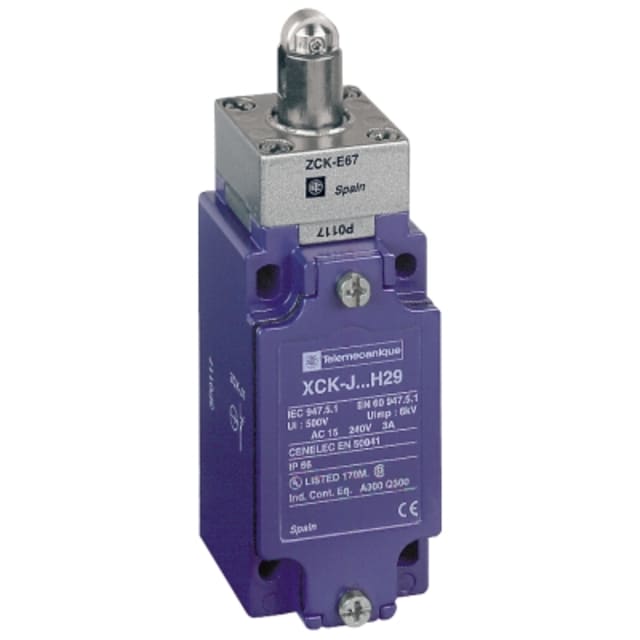

Interrupteur de position poussoir à galet XCKJ167
Interrupteur de position poussoir à galet XCKJ167, boîtier métal robuste, contacts 1 NO + 1 NF, ouverture forcée et protection IP66/IP67. Fiable pour applications industrielles exigeantes, ref. 7676295.
54.66€ HTVA
2 en stock
2 en stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 54.66€ | 0% |
| 3-5 | 53.57€ | 2% |
| 6-10 | 53.02€ | 3% |
| 11+ | 52.47€ | 4% |
Interrupteur de position poussoir à galet XCKJ167 : une solution fiable pour la détection mécanique
L’interrupteur de position poussoir à galet XCKJ167 est conçu pour la détection de fin de course, le contrôle de présence ou le repérage de position dans les environnements industriels. Grâce à son poussoir à galet droit, il permet un actionnement mécanique précis au contact d’un organe mobile, d’une came ou d’une pièce en déplacement.
Avec son boîtier métallique et sa protection IP66/IP67, ce capteur est adapté aux installations exposées aux projections, à la poussière et à des contraintes d’utilisation soutenues. Il constitue un choix pertinent pour sécuriser un automatisme, piloter une séquence machine ou signaler une position en toute fiabilité.
Les atouts du XCKJ167
- Actionnement à galet droit pour une prise de contact mécanique progressive et reproductible.
- Boîtier métallique pour une meilleure tenue en environnement industriel.
- Indice de protection IP66/IP67 pour une bonne résistance aux agressions extérieures.
- Ouverture forcée : oui, un point important pour les fonctions de coupure liées à la sécurité de commande.
- 1 contact à ouverture et 1 contact à fermeture pour une utilisation polyvalente selon le schéma de commande.
- Fonction à élément à passage brusque pour une commutation nette et franche.
Caractéristiques techniques essentielles
Le XCKJ167 se distingue par un format compact et robuste, avec des dimensions de 40 mm de largeur, 44 mm de longueur et 77 mm de hauteur. Son fonctionnement est prévu dans une plage de température ambiante de -25 à 70 °C, ce qui permet son intégration dans de nombreux environnements industriels.
- Référence fabricant : XCKJ167
- Référence commerciale : 7676295
- GTIN / identifiant global : 3666916094341
- Type d’élément de commande : poussoir à galet
- Orientation : poussoir à galets droit
- Matière du boîtier : métal
- Protection : IP66/IP67
- Ouverture forcée : oui
- Contacts : 1 ouverture, 1 fermeture
- Fonction de commutation : élément à passage brusque
- Température de fonctionnement : -25…70 °C
Pour quels usages choisir cet interrupteur de position ?
Ce type d’interrupteur de position est couramment utilisé sur des machines et ensembles mécaniques nécessitant une détection fiable du déplacement. Il peut convenir, selon le schéma de câblage et l’application, à la surveillance de portes, capots, organes mobiles, convoyeurs ou systèmes de butée.
La présence d’un contact à ouverture et d’un contact à fermeture facilite son intégration dans des circuits de commande simples ou dans des automatismes où l’on souhaite obtenir un retour d’état clair. Son galet droit favorise un déclenchement mécanique stable lorsque la came ou la pièce mobile vient appuyer sur l’organe de commande.
Points de vigilance avant installation
- Vérifiez le mode d’actionnement requis par votre machine afin de confirmer la compatibilité avec un galet droit.
- Contrôlez le type de contact attendu dans votre schéma : ouverture, fermeture ou combinaison des deux.
- Assurez-vous que le niveau de protection IP66/IP67 correspond bien aux contraintes de l’environnement.
- Respectez les conditions de montage et de réglage pour garantir un déclenchement net et durable.
- Vérifiez les valeurs de service selon votre application, notamment en commande AC-15 ou DC-13 lorsque cela est nécessaire.
Un capteur industriel robuste et facile à identifier
Avec sa référence XCKJ167 et son identifiant commercial 7676295, cet interrupteur de position est simple à repérer pour le remplacement d’un composant existant ou pour le choix d’un nouvel équipement de commande. Son format compact, son corps métallique et son indice de protection élevé en font une solution sérieuse pour les applications industrielles où la fiabilité prime.
Si vous recherchez un interrupteur de position mécanique à galet, robuste et adapté aux environnements contraignants, le XCKJ167 offre un excellent compromis entre précision de détection, tenue mécanique et intégration dans un automatisme industriel.
Documentation PDF
Aucune documentation disponible.
Caractéristiques techniques
| Exécution de l'élément de commande | poussoir à galet |
|---|---|
| Matière du boîtier | métal |
| Fonction de commutation | élément à passage brusque |
| Nombre de contacts sous forme de contacts à ouverture | 1 |
| Nombre de contacts sous forme de contacts à fermeture | 1 |
| Classe de protection (IP) | IP66/IP67 |
| Largeur du capteur | 40 mm |
| Longueur du capteur | 44 mm |
| Nombre de contacts sous forme de commutateurs | 0 |
| Exécution des interfaces | sans |
| Hauteur du capteur | 77 mm |
| Diamètre du capteur | 0 mm |
| Ouverture forcé | oui |
| Courant de service ie de dimensionnement ac-15, 24 v | 0 A |
| Nombre des contacts auxiliaires orientés sécurité | 0 |
| Orientation de l'élément de commande | Poussoir à galets droit |
| Courant de service ie de dimensionnement ac-15, 125 v | 3 A |
| Fonction de connection à enclenchement | non |
| Sortie électronique | non |
| Courant de service de mesure ac-15, 230 v | 3 A |
| adapté aux fonctions de sécurité | non |
| Courant de service de dimensionnement dc-13, 24 v | 0 A |
| Courant de service de dimensionnement dc-13, 125 v | 0 A |
| Catégorie de protection antidéfdlagrante pour gaz | sans |
| Catégorie de protection antidéfdlagrante pour poussière | sans |
| Courant de service de mesure dc-13, 230 v | 0.27 A |
| Indicateur de fonction | non |
| Température ambiante durant le fonctionnement | -25...70 °C |
| Interface pour communication sécurisée | sans |
| Revêtement boîtier | autre |
Produits de la même marque dans la catégorie la plus précise
Comment orienter le poussoir à galet XCKJ167 pour une action correcte ?
Le XCKJ167 est un interrupteur de position à poussoir à galet droit. Il doit être monté de façon à ce que la came ou la pièce mobile actionne le galet dans le sens prévu par l’implantation, avec un effort progressif et sans contrainte latérale excessive. Un réglage propre de l’alignement limite l’usure et garantit un déclenchement régulier.
Peut-on utiliser le XCKJ167 en extérieur ou en milieu poussiéreux ?
Oui, son indice de protection IP66/IP67 le rend adapté aux environnements exposés à la poussière et aux projections d’eau, sous réserve d’un montage et d’un raccordement conformes. Il faut notamment soigner l’étanchéité du câblage et respecter les consignes d’installation du fabricant.
Le XCKJ167 est-il adapté à une fonction de sécurité machine ?
Non, d’après les caractéristiques disponibles, ce modèle n’est pas indiqué comme adapté aux fonctions de sécurité. Il possède toutefois une ouverture forcée, mais cela ne suffit pas à le considérer comme un composant de sécurité à lui seul.
De quel type de contacts dispose le XCKJ167 ?
Ce modèle est donné avec 1 contact à ouverture et 1 contact à fermeture. Il peut donc être utilisé pour des retours d’état classiques dans un circuit de commande, selon le schéma de câblage retenu.
Dans quelle plage de température le XCKJ167 peut-il fonctionner ?
La plage de température ambiante annoncée pour le fonctionnement est de -25 à 70 °C. Il convient donc pour de nombreux environnements industriels, à condition de rester dans cette plage et de respecter les conditions de montage.
Le boîtier du XCKJ167 est-il en métal ?
Oui, le boîtier est en métal. C’est un atout pour les environnements industriels où la robustesse mécanique est importante, notamment sur des machines ou des convoyeurs.
