Interrupteur de position à tige carrée 6 mm XCKMR54D1H29

Interrupteur de position à tige carrée 6 mm pour détection mécanique latérale

L’interrupteur de position XCKMR54D1H29 est conçu pour les applications de détection de position en environnement industriel, notamment sur les systèmes de levage et de manutention mécanique. Son principe de commande par tige carrée métallique de 6 mm avec actionnement latéral dans 2 directions permet de capter le passage ou la présence d’un organe mobile avec une commande mécanique directe, adaptée aux installations où la répétabilité du point de détection et la robustesse de l’ensemble de commande sont recherchées.

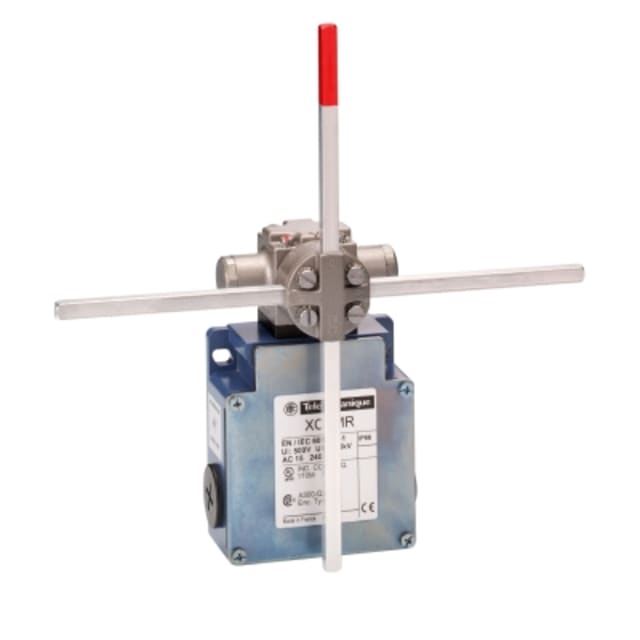

Tête rotative avec tige croisée métallique de 200 mm

Ce modèle intègre une tête rotative et un levier à tiges croisées métalliques de 200 mm. Cette configuration facilite la prise de contact avec l’élément en mouvement, même lorsque l’approche ne se fait pas de façon parfaitement frontale. La course angulaire étendue et l’actionnement par toute pièce mobile en font une solution pertinente pour les convoyages, mécanismes de translation, équipements de levage et dispositifs de contrôle de position soumis à des approches latérales répétées.

Configuration 4 contacts à ouverture pour logique de coupure

L’appareil dispose de 4 contacts à ouverture, organisés en 2 ensembles de 2 contacts NF, avec fonctionnement à ouverture lente et décalée. Cette architecture répond aux besoins de chaînes de commande où la fonction principale attendue est une logique de coupure, d’interverrouillage ou de détection d’état. L’ouverture forcée est bien présente, ce qui apporte une information importante pour les montages électromécaniques nécessitant une séparation positive des contacts lors de l’actionnement.

Boîtier métal IP66 pour intégration en milieu industriel

Le boîtier métallique et la tête en métal conviennent aux environnements techniques où l’appareillage est exposé aux projections, aux poussières et aux contraintes d’exploitation courantes. Avec son indice de protection IP66, cet interrupteur de position est adapté à une implantation sur machine ou structure industrielle lorsque l’on attend une bonne protection de l’enveloppe contre les pénétrations de poussières et les jets d’eau. Son format permet une mise en place sur bâti fixe avec une enveloppe prévue pour un usage intensif sur installation industrielle.

Raccordement par entrée métrique et bornes à vis

Le raccordement électrique s’effectue par introduction de câble métrique, avec entrées taraudées M20 x 1,5, ce qui simplifie l’intégration dans une installation utilisant des presse-étoupes standards du marché. La connexion par bornes à vis convient aux opérations de câblage en coffret ou directement sur machine, avec une mise en œuvre claire pour les circuits de commande. Cette conception favorise une installation propre et compatible avec les pratiques habituelles de maintenance industrielle.

Caractéristiques électriques utiles pour les circuits de commande

Ce modèle est donné pour un courant de service de 3 A en AC-15 à 125 V et également 3 A à 230/240 V en commande alternative, ainsi que 0,55 A en DC-13 à 230 V. Ces valeurs orientent clairement le produit vers les circuits de commande et de signalisation plutôt que vers l’alimentation directe de charges de puissance. Il constitue donc un choix cohérent pour piloter, interrompre ou surveiller des séquences de fonctionnement sur automatismes et équipements industriels.

Format spécial pour manutention et mécanismes à trajectoires variables

Avec des dimensions de 200 mm de largeur, 118 mm de hauteur et 59 mm de longueur, cet interrupteur de position se distingue par un format spécial pensé pour des usages mécaniques spécifiques. Sa géométrie de commande par croix métallique convient particulièrement lorsque le point de contact peut varier selon la trajectoire de la pièce mobile. Pour un acheteur professionnel, ce type de construction permet de sécuriser le choix d’un détecteur mécaniquement compatible avec les cinématiques de manutention, de translation ou de levage.

Plage de fonctionnement adaptée aux conditions d’atelier et d’équipement

L’appareil est prévu pour fonctionner dans une plage de température ambiante de -25 à +70 °C, ce qui permet son utilisation sur de nombreuses installations industrielles intérieures ou abritées soumises à des variations thermiques. Sans interface de communication ni sortie électronique, il reste centré sur une fonction électromécanique simple et lisible, particulièrement appréciée lorsque l’on recherche un interrupteur de position technique, direct et facile à intégrer dans une chaîne de commande câblée.
