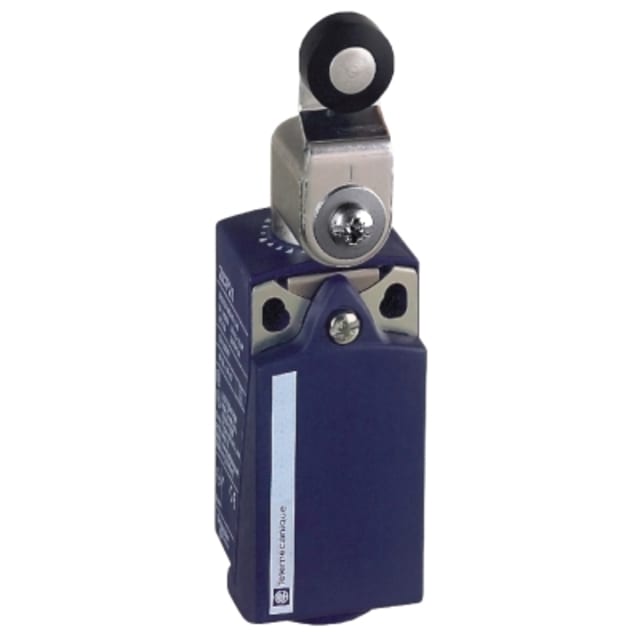

Interrupteur de position à levier galet XCKP2118G11

Interrupteur de position compact pour détection de fin de course industrielle

L’interrupteur de position à levier galet XCKP2118G11 est conçu pour la détection de position sur machines, convoyeurs, automatismes et ensembles mécaniques. Son format compact facilite l’intégration dans les zones où l’encombrement doit rester maîtrisé, tout en permettant une commande mécanique nette et exploitable pour les circuits de signalisation ou de commande.

Levier à galet pour détection latérale dans deux sens

Ce modèle est équipé d’un levier à galet thermoplastique à rappel par ressort, adapté aux sollicitations par came avec approche latérale dans deux directions. Cette configuration est particulièrement intéressante lorsque l’organe mobile vient actionner le capteur par contact progressif. Le galet accompagne le mouvement avec moins de frottement direct qu’un simple poussoir, ce qui aide à obtenir une détection souple sur les mécanismes répétitifs.

Contact 1 ouverture + 1 fermeture à passage brusque

La fonction de commutation repose sur un contact 1 NF + 1 NO avec élément à passage brusque. Ce principe permet d’obtenir un basculement franc du contact lors de l’actionnement, utile pour les séquences de commande qui demandent une information électrique claire. L’ouverture forcée constitue également un point important pour les montages où la séparation mécanique du contact d’ouverture est recherchée.

Boîtier compact IP66 IP67 pour environnements exposés

Avec son boîtier en matière synthétique et son indice de protection IP66/IP67, cet interrupteur de fin de course est prévu pour résister à des environnements industriels soumis aux poussières et aux projections d’eau, voire à des expositions sévères selon les conditions d’installation. Son gabarit de 31 x 65 x 30 mm permet une implantation propre sur bâti, carter ou châssis, sans pénaliser la compacité de l’ensemble.

Raccordement simple par bornes à vis

Le raccordement s’effectue par bornes à vis, une solution pratique pour les opérations de câblage et de maintenance en coffret ou sur machine. L’entrée de câble en Pg 11 convient aux montages demandant une connexion mécanique stable. Ce type de connexion est bien adapté aux installations industrielles où l’on recherche un appareillage facile à intégrer dans une chaîne de commande filaire classique.

Caractéristiques utiles pour l’exploitation en automatisme

Ce fin de course accepte un courant de service de 3 A en AC-15 à 230 V et 0,27 A en DC-13 à 230 V. Il convient donc à des usages de commande conformes aux caractéristiques annoncées, plutôt qu’à une fonction de puissance directe. Sa température de fonctionnement de -25 à +70 °C autorise son emploi dans de nombreuses ambiances techniques, en atelier comme sur équipement industriel protégé.

Un choix pertinent pour machines, convoyeurs et organes mobiles

Grâce à sa tête rotative, son levier galet et son format compact, ce capteur de position répond bien aux besoins de fin de course sur portes techniques, chariots, cames, butées et pièces en translation ou en rotation. Il permet de transformer un mouvement mécanique en information électrique exploitable pour l’arrêt, le changement d’état, le contrôle de présence ou l’enchaînement d’une séquence automatisée.
