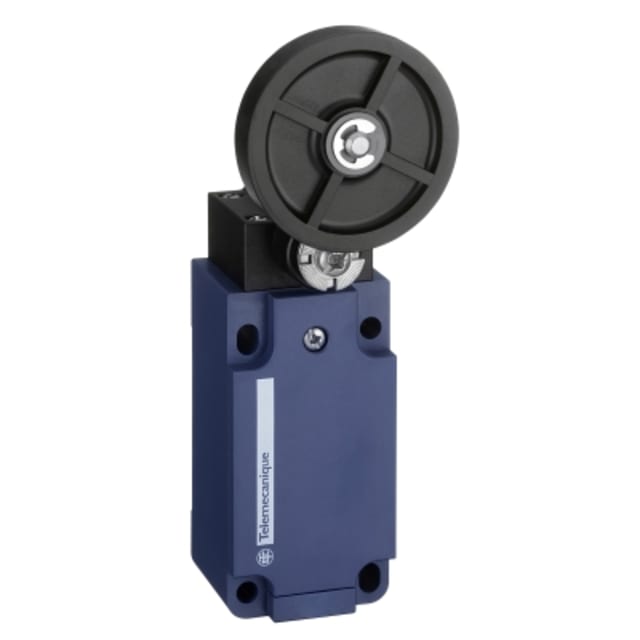

Interrupteur de position à galet 1F+1O XCKS539

Interrupteur de position à galet pour détection mécanique en environnement industriel

L’interrupteur de position à galet XCKS539 est conçu pour assurer la détection de présence, de passage ou de fin de course sur machine, convoyeur ou équipement automatisé. Son principe de commande par levier à galet permet un déclenchement mécanique au contact d’une pièce en mouvement, avec une réponse adaptée aux applications de contrôle de position où une information d’ouverture et de fermeture est attendue.

Commande par levier à galet Ø 50 mm pour contact souple avec l’organe mobile

Ce modèle est équipé d’un levier à galet élastomère de 50 mm, particulièrement utile lorsque l’actionnement doit se faire avec un contact progressif sur came, butée ou élément mobile. Ce type de tête aide à limiter les à-coups mécaniques au point de contact et convient bien aux installations où l’effort d’attaque doit rester maîtrisé. L’orientation de l’élément de commande autorise son intégration sur des montages variés selon la cinématique de la machine.

Configuration de contacts 1F+1O pour fonctions de signalisation et de commande

L’appareil dispose d’un contact à fermeture et d’un contact à ouverture, soit une configuration 1F+1O adaptée aux besoins courants de retour d’état, d’autorisation ou d’arrêt de séquence. La fonction de commutation associe un élément de connexion lente avec élément de connexion brusque, ce qui permet d’exploiter le contact selon la logique de commande attendue dans une armoire ou un circuit industriel. Ce format est pertinent pour remonter une information de position tout en gérant simultanément une autre action de commande.

Boîtier compact synthétique pour intégration simple sur machine

Avec un boîtier de forme parallélépipédique en matière synthétique, cet interrupteur de position s’intègre facilement dans les environnements techniques où l’encombrement doit rester contenu. Ses dimensions de 50 mm de large, 65 mm de long et 143 mm de haut facilitent le positionnement sur châssis, bâti, carter ou support dédié. Ce format est adapté aux zones où il faut conserver une bonne lisibilité de l’implantation sans recourir à un capteur volumineux.

Raccordement par entrée de câble PG pour câblage industriel classique

Le raccordement électrique se fait par introduction de câble PG, une solution appréciée pour les installations industrielles traditionnelles et les remplacements à l’identique. Ce mode de connexion permet de raccorder le capteur dans une logique de câblage terrain directe, en cohérence avec de nombreuses architectures de machines existantes. Il convient particulièrement lorsque l’on recherche un interrupteur de position simple à intégrer dans une ligne déjà équipée de presse-étoupes et de passages de câbles normalisés.

Caractéristiques électriques adaptées aux circuits de commande

Le XCKS539 est prévu pour les circuits de commande avec un courant de service de 3 A en AC-15 à 230 V et de 0,27 A en DC-13 à 230 V. Ces valeurs orientent clairement son usage vers la signalisation et le pilotage d’automatismes plutôt que vers une coupure de puissance. Pour l’installateur ou le mainteneur, cela en fait un choix cohérent pour la remontée d’information de position, l’enclenchement de relais ou l’interface avec une logique de commande industrielle.

Utilisation en ambiance industrielle standard

Cet interrupteur de position fonctionne dans une plage de température ambiante de -25 à +70 °C, ce qui le rend compatible avec de nombreux environnements d’exploitation en atelier, sur machine ou en zone de manutention. Il ne comporte ni sortie électronique, ni interface de communication, ni fonction de sécurité dédiée, ce qui le destine à des fonctions de détection mécanique standard. Pour un besoin de fin de course robuste, lisible et facile à intégrer dans une commande câblée, ce modèle répond à une logique d’équipement industriel classique.
