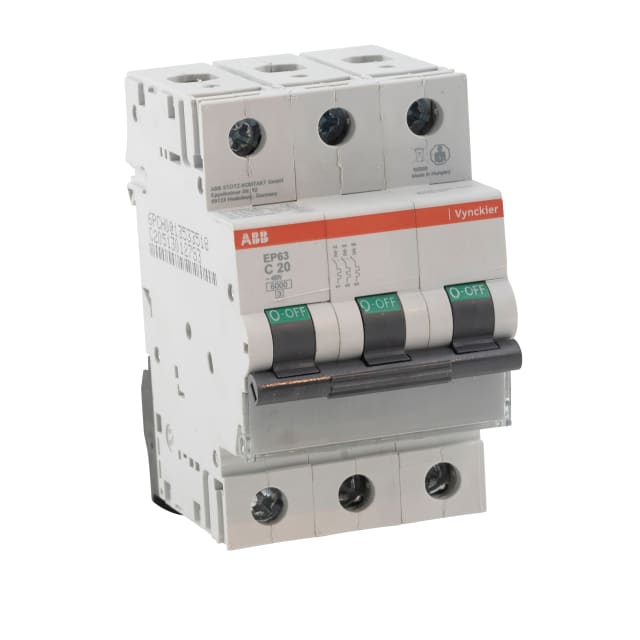

Disjoncteur tripolaire 20A courbe C 6kA EP60

Disjoncteur tripolaire 20A courbe C 6kA pour la protection des circuits triphasés

Ce disjoncteur tripolaire 20A courbe C 6kA de la gamme EP60 est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en environnement basse tension AC. Avec ses 3 pôles protégés, il convient aux installations triphasées ne nécessitant pas de neutre associé. Son calibre 20 A en fait un choix adapté pour de nombreux départs de puissance, lignes d’alimentation ou circuits techniques dans un tableau modulaire.

Courbe C 20A : un déclenchement adapté aux usages les plus courants

La courbe de déclenchement C permet de supporter les appels de courant modérés au démarrage, tout en assurant une coupure efficace en cas de défaut. Ce profil est particulièrement pertinent pour des circuits alimentant des équipements tels que moteurs de petite puissance, auxiliaires, automatismes, éclairages techniques ou circuits de distribution courants. Le calibre nominal de 20 A offre un bon équilibre entre protection et continuité d’exploitation sur des lignes correctement dimensionnées.

Pouvoir de coupure 6 kA et performances de protection maîtrisées

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V comme à 400 V, ce qui le rend adapté à de nombreuses applications en tableau de répartition. Il présente également un pouvoir de coupure Icu selon IEC 60947-2 de 20 kA à 230 V et 10 kA à 400 V, utile pour les environnements où l’on recherche une lecture claire des performances de protection du produit. Sa classe de limitation énergétique 3 contribue à réduire les effets thermiques et électrodynamiques lors d’un défaut.

Format tripolaire compact pour tableau modulaire

Avec une largeur de 3 modules, ce disjoncteur tripolaire s’intègre facilement dans les coffrets et tableaux modulaires où l’optimisation de l’encombrement est importante. Sa profondeur totale de 44 mm facilite son implantation dans de nombreuses configurations de distribution. Ce format compact est intéressant pour les tableaux neufs comme pour les remplacements ciblés, lorsque l’on cherche un appareillage clair à implanter et cohérent avec une architecture modulaire sur rail.

Raccordement pratique et compatibilite avec plusieurs sections de conducteurs

Ce disjoncteur accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 0,75 à 25 mm². Cette plage de raccordement permet de couvrir un large éventail de sections rencontrées dans les armoires, coffrets et tableaux de distribution. L’appareil est ainsi adapté aussi bien aux circuits terminaux qu’aux départs techniques nécessitant une connexion sûre et lisible dans un espace modulaire maîtrisé.

Concu pour une utilisation en AC jusqu’a 400 V

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne sur une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV apportent des caractéristiques adaptées à la protection modulaire de circuits de distribution. La catégorie de surtension 3 et le degré de pollution 2 confirment son positionnement pour une intégration en tableau dans des conditions d’usage techniques courantes.

Protection modulaire exploitable dans une large plage de temperature

Ce modèle est conçu pour fonctionner dans une plage de température ambiante de -25 à 70 °C, ce qui facilite son emploi dans des environnements techniques variés. Son indice de protection IP20 correspond à une utilisation intégrée dans un coffret ou un tableau adapté. L’appareil peut en outre recevoir des dispositifs supplémentaires compatibles, un point utile pour les installations nécessitant des fonctions complémentaires de signalisation, de commande ou d’accessoirisation modulaire.
