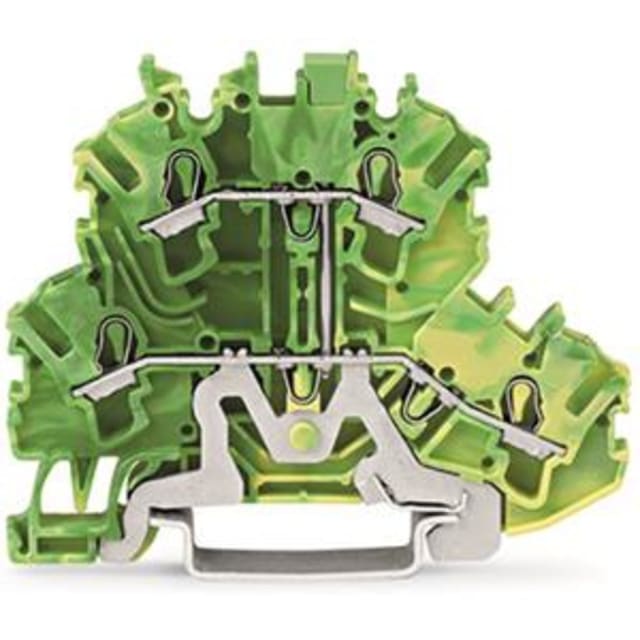

Borne de protection PE double étage 4 conducteurs 2002-2207

Borne de protection PE double étage pour raccordement de 4 conducteurs

Cette borne de protection PE double étage TOPJOB S est conçue pour réaliser un raccordement de terre compact et clair dans les tableaux électriques. Sa configuration à 2 étages avec 4 conducteurs permet d’optimiser l’implantation sur rail DIN tout en facilitant l’organisation des départs de protection. Le pontage interne simplifie la continuité du conducteur de protection sans ajouter d’accessoire de liaison pour cet usage.

Format compact pour tableaux électriques à forte densité

Avec une largeur de seulement 5,2 mm, cette borne de terre s’intègre facilement dans les coffrets et armoires où chaque millimètre compte. Sa hauteur de 69,7 mm et sa profondeur de 51,7 mm lui permettent de rester adaptée aux montages soignés sur rail DIN 35 mm, y compris sur profils 35 x 15 et 35 x 7,5. C’est un choix pertinent pour les ensembles de distribution et de protection nécessitant un repérage visuel immédiat des liaisons PE grâce à son coloris vert/jaune.

Connexion Push-in à ressort à cage pour un câblage rapide

Le raccordement à ressort à cage sur les deux niveaux permet une insertion directe des conducteurs compatibles, avec un maintien adapté aux opérations de câblage en tableau. Cette technologie est particulièrement appréciée pour gagner du temps au montage, limiter les manipulations et conserver une implantation propre dans les borniers. Elle convient aux interventions de câblage répétitives comme aux montages techniques plus denses.

Plages de sections adaptées aux conducteurs courants en armoire

Cette borne accepte les conducteurs monofilares de 0,75 à 4 mm², les conducteurs multifilaires de 0,25 à 2,5 mm² ainsi que les conducteurs à brins fins sans gaine de 0,25 à 4 mm². Pour les conducteurs à brins fins avec gaine, la plage annoncée est de 0,75 à 2,5 mm². Ces capacités couvrent les besoins fréquents de raccordement de terre dans les tableaux, coffrets et ensembles de distribution où la compacité doit rester compatible avec des sections utiles en environnement technique.

Conception dédiée à la fonction de protection dans le bornier

En tant que borne PE, ce modèle est destiné à l’intégration des conducteurs de protection au sein d’un bornier structuré. Sa conception à double étage permet de regrouper plusieurs arrivées ou départs de terre dans un encombrement réduit, tout en conservant une lecture plus nette du câblage. Le produit est annoncé sans support de marquage intégré, ce qui peut orienter le choix des accessoires de repérage selon l’architecture du tableau.

Montage sur rail DIN et intégration dans les ensembles de distribution

Prévue pour un montage sur rail DIN 35 mm, cette borne trouve naturellement sa place dans les tableaux électriques, coffrets de répartition et armoires de commande. Elle convient aux réalisations où l’on recherche une borne de terre double étage capable de concilier densité de raccordement et implantation ordonnée. Une plaque de fermeture est nécessaire pour finaliser correctement l’ensemble selon la configuration du bornier.

Corps isolant thermoplastique et tenue en température élevée

Le corps isolant en thermoplastique est associé à une température de service pouvant atteindre 105 °C. Cette caractéristique intéresse les montages en environnement électrique technique où la maîtrise de l’encombrement et la tenue des composants participent à la cohérence de l’ensemble. Cette borne est également indiquée pour des applications Ex e II, ce qui en fait une solution adaptée aux projets exigeant un matériel clairement identifié pour ce type d’usage.
