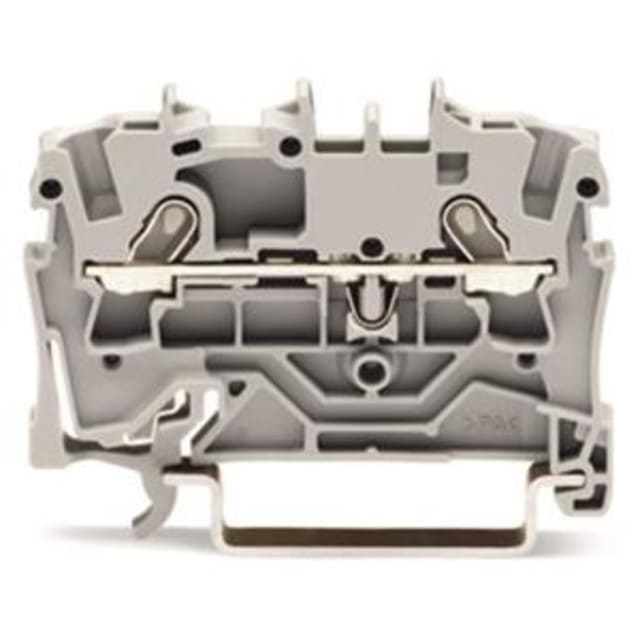

Borne de passage 2 conducteurs 1,5 mm² grise 2001-1201

Borne de passage compacte pour tableaux électriques sur rail DIN

Cette borne de passage 2 conducteurs 1,5 mm² grise de la série TOPJOB S est conçue pour le câblage propre et structuré des tableaux électriques. Son format étroit de 4,2 mm permet d’optimiser l’occupation sur rail DIN 35 mm tout en conservant une connexion claire, accessible et bien repérée. Elle convient aux montages sur rail 35 x 15 et 35 x 7,5, ce qui facilite son intégration dans de nombreuses armoires et platines de distribution.

Connexion rapide par ressort à cage pour un câblage fluide

Équipée d’un raccordement à ressort à cage de type Push-in CAGE CLAMP, cette borne simplifie l’insertion des conducteurs et accélère les opérations de câblage. Ce principe de connexion est particulièrement apprécié pour les interventions en tableau, car il permet un raccordement direct, net et sans vissage des conducteurs compatibles. Pour l’installateur, cela se traduit par un travail plus fluide, notamment lors des câblages répétitifs ou des environnements où la compacité et la précision sont essentielles.

Compatible avec plusieurs types et sections de conducteurs

Cette borne accepte différentes natures de fils afin de s’adapter aux besoins courants en distribution et en commande. Elle reçoit les conducteurs monofilares de 0,5 à 2,5 mm², les conducteurs multifilaires de 0,25 à 1,5 mm², ainsi que les conducteurs à brins fins sans gaine de 0,25 à 2,5 mm². Pour les conducteurs à brins fins avec gaine, la plage annoncée est de 0,75 à 1,5 mm². Cette polyvalence la rend intéressante pour les travaux de repiquage, de transit ou d’organisation de circuits dans les coffrets et armoires.

Tenue électrique adaptée aux circuits de distribution et de commande

Avec un courant assigné de 18 A et une tension de dimensionnement de 800 V, cette borne de passage répond aux exigences des montages nécessitant une connexion compacte sans sacrifier la tenue électrique. Sa configuration à 2 points de connexion sur 1 étage permet de réaliser un passage simple et lisible entre deux conducteurs, idéal pour les circuits de distribution, les liaisons intermédiaires et les raccordements en tableau lorsque la clarté de repérage est un critère important.

Version prévue pour applications Ex e II

Cette borne est donnée pour les applications Ex e II, un point important pour les intégrateurs et tableautiers travaillant sur des installations exigeant un appareillage compatible avec ce type d’environnement. Ce positionnement en fait une solution adaptée lorsque le choix des bornes doit tenir compte non seulement de la compacité et du mode de raccordement, mais aussi des contraintes de sélection liées à l’application finale.

Repérage latéral et central pour un tableau plus lisible

Le produit prévoit un marquage latéral et central, ce qui facilite l’identification des circuits dans le tableau. Ce détail est particulièrement utile lorsque plusieurs bornes sont alignées sur la même rangée et que la rapidité de lecture devient un enjeu lors du câblage, du contrôle ou de la maintenance. Une borne bien repérable contribue à une organisation plus propre des départs et à une meilleure lisibilité d’ensemble dans les ensembles de distribution électrique.

Corps isolant thermoplastique et encombrement maîtrisé

Son corps isolant en thermoplastique est associé à une température de service pouvant atteindre 105 °C, ce qui répond aux contraintes des environnements techniques où la stabilité des composants et la tenue en exploitation sont recherchées. Avec une largeur de 4,2 mm et une hauteur de 48,5 mm, cette borne TOPJOB S s’intègre facilement dans les configurations où chaque millimètre compte, notamment dans les coffrets compacts ou les tableaux déjà fortement équipés.
