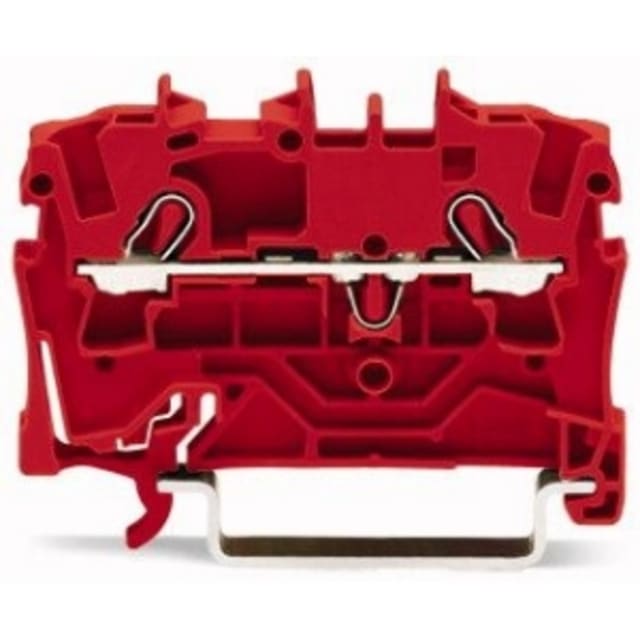

Borne de passage 2 conducteurs Ex e 2,5 mm² 2002-1203

Borne de passage 2 conducteurs pour rail DIN en environnement Ex e

Cette borne de passage 2 conducteurs WAGO TOPJOB S en 2,5 mm² est conçue pour le câblage sur rail DIN 35 mm dans les tableaux électriques et armoires de distribution. Sa conception pour applications Ex e permet de l’intégrer dans des ensembles où la maîtrise du raccordement, de l’encombrement et de la lisibilité du repérage est essentielle. Son format compact de 5,2 mm de large facilite la réalisation de rangées de bornes denses sans compliquer l’organisation du câblage.

Connexion à ressort à cage pour un câblage rapide et net

Le raccordement à ressort à cage sur les deux points de connexion apporte une mise en œuvre pratique pour les opérations de câblage en atelier comme en maintenance. Cette technologie permet un maintien efficace des conducteurs et convient particulièrement aux montages demandant une insertion simple, propre et régulière. En borne de passage, elle répond très bien aux besoins de continuité électrique entre deux conducteurs dans les coffrets, tableaux et ensembles modulaires.

Compatible avec plusieurs types de conducteurs jusqu’à 2,5 à 4 mm² selon la nature du fil

Cette borne accepte différents types de conducteurs, ce qui aide à sécuriser le choix au moment de l’intégration dans une installation neuve ou lors d’un remplacement. Elle peut recevoir des conducteurs monofilaires de 0,75 à 4 mm², des conducteurs multifilaires de 0,25 à 2,5 mm², ainsi que des conducteurs souples sans gaine de 0,25 à 4 mm². Pour les conducteurs souples avec embout, la plage compatible couvre 0,75 à 2,5 mm². Cette polyvalence simplifie les adaptations sur le terrain et limite les contraintes lors de la préparation des fils.

Format compact pour tableaux électriques et distribution modulaire

Avec une largeur de 5,2 mm, une hauteur de 48,5 mm et une architecture à 1 étage avec 2 points de raccordement, cette borne de passage convient aux implantations où chaque millimètre compte. Elle se clipse sur rail DIN 35 x 15 ou 35 x 7,5, ce qui facilite son intégration dans les configurations courantes de tableaux, coffrets et armoires. Son encombrement maîtrisé aide à conserver un câblage ordonné tout en optimisant l’espace disponible sur le rail.

Repérage latéral et central pour une lecture plus claire du bornier

Le marquage latéral et central constitue un avantage concret pour l’identification des circuits dans les ensembles de distribution. Cette disposition améliore la lisibilité du bornier aussi bien lors du câblage initial que pendant les interventions ultérieures. Pour les installateurs et tableautiers, cela contribue à une organisation plus claire des départs, des renvois et des zones de raccordement dans les armoires techniques.

Caractéristiques électriques adaptées aux circuits de commande et de distribution

Cette borne de passage affiche un courant nominal de 24 A et une tension assignée de 800 V, des valeurs adaptées aux besoins de raccordement rencontrés dans de nombreux montages de commande, de signalisation et de distribution interne. Son corps isolant en thermoplastique est prévu pour une température de service pouvant atteindre 105 °C, ce qui en fait une solution pertinente pour les environnements techniques exigeant une bonne tenue thermique au niveau du bornier.

Coloris rouge pour le repérage fonctionnel dans le tableau

Sa finition rouge permet de mettre en place un repérage visuel immédiat au sein du bornier. Ce choix de couleur est particulièrement utile lorsque l’on souhaite distinguer rapidement une fonction, une polarité, un potentiel ou une zone spécifique dans un tableau électrique. En complément d’un marquage clair, cette identification visuelle contribue à rendre l’ensemble plus lisible et plus simple à exploiter.
